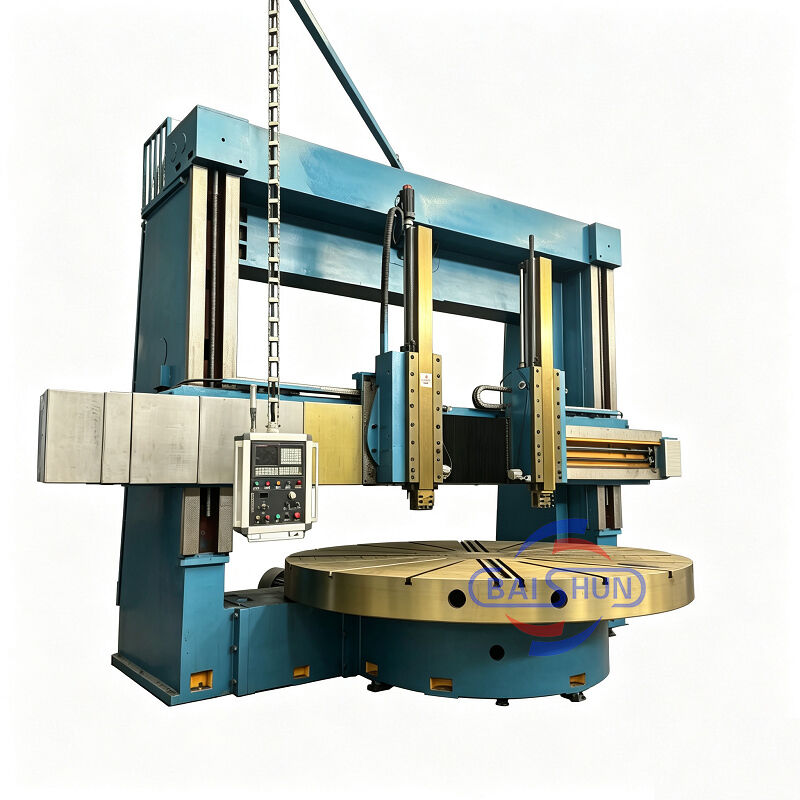

ความละเอียดสูง VTL Ck5250 CNC เครื่องหมุนตั้ง เครื่องหมุนหนัก

เครื่องกลึงแนวตั้งแบบสองเสาเป็นอุปกรณ์ที่ทันสมัยซึ่งรวมส่วนประกอบทางกล ไฟฟ้า และไฮดรอลิกเข้าไว้ด้วยกัน เครื่องนี้ใช้หลักการออกแบบและเทคนิคการผลิตที่ทันสมัย โดยใช้ประโยชน์จากการปรับปรุงด้วย CAD และส่วนประกอบที่ทันสมัยที่สุดทั้งจากแหล่งภายในประเทศและต่างประเทศ เครื่องนี้มีโครงสร้างที่แข็งแรงทนทาน ให้ความแข็งแรงเป็นพิเศษ ความแข็งแกร่งทั้งแบบสถิตและพลวัต ความสามารถในการตัดเฉือนที่แม่นยำ ความสามารถในการรับน้ำหนักมาก ประสิทธิภาพ ความทนทาน และการทำงานที่เชื่อถือได้ ข้อมูลจำเพาะทางเทคนิคหลักทั้งหมดของชิ้นส่วนเครื่องจักรเป็นไปตามมาตรฐานแห่งชาติ

แท่นหมุน

แท่นหมุนประกอบด้วยฐานแท่นหมุน แท่นหมุน ชิ้นส่วนแกนหมุน และอุปกรณ์ส่งกำลัง แท่นหมุนและฐานแท่นหมุนเป็นโครงสร้างเหล็กหล่อทั้งชิ้น โดยใช้เหล็กหล่อที่มีความแข็งแรงสูงและมีความเค้นต่ำ ซึ่งมีความแข็งแกร่ง ความทนทาน และความเสถียรทางความร้อนเพียงพอ ตลับลูกปืนแกนหมุนแท่นหมุนใช้ตลับลูกปืนเม็ดกลมทรงกระบอกสั้นแบบแถวคู่ที่มีความแม่นยำสูง ซึ่งสามารถรับประกันการหมุนแท่นหมุนที่มีความแม่นยำสูงและอายุการใช้งานที่ยาวนาน

ระบบส่งกำลังหลัก

ระบบส่งกำลังหลักของเครื่องเป็นแบบเพลาแนวตั้ง ใช้มอเตอร์เซอร์โว AC แกนหมุนในการขับเคลื่อน เกียร์บ็อกซ์จะทำการเปลี่ยนเกียร์แบบกลไกสองระดับโดยกระบอกสูบเลื่อนเกียร์เปลี่ยน ทำให้แท่นหมุนสามารถปรับความเร็วแบบ stepless ได้ในช่วง 0.63-63 รอบต่อนาที

โครงกากบาท

ประกอบด้วยเสาแนวตั้งซ้ายและขวาและคานเชื่อม โครงกากบาทและฐานแท่นหมุนจะสร้างโครงสร้างแบบปิด ที่ส่วนบนของโครงกากบาท จะมีกล่องยกซ้ายและขวา ขับเคลื่อนด้วยมอเตอร์ AC แบบ biaxial stretching ผ่านชุดเฟือง เฟืองตัวหนอนและเฟืองตัวหนอน และสกรูนำคู่ ทำให้คานเคลื่อนที่ขึ้นลงตามรางนำของเสาซ้ายและขวา

คาน

คานใช้เหล็กหล่อที่มีความแข็งแรงสูงและมีความเค้นต่ำ พร้อมความแข็งแกร่งและความทนทานเพียงพอ เพื่อให้มั่นใจว่าเครื่องจักรมีความแม่นยำในการรักษาความเสถียรและอายุการใช้งานที่ยาวนาน คานจะอยู่ด้านหน้าของเสาแนวตั้ง และจะเคลื่อนที่ในแนวตั้งตามรางนำของเสาแนวตั้ง ด้านหลังของคานมีจุดจับไฮดรอลิก 4 จุด ที่ทั้งสองด้านของคานมีกล่องป้อนสำหรับแท่นเครื่องมือ
