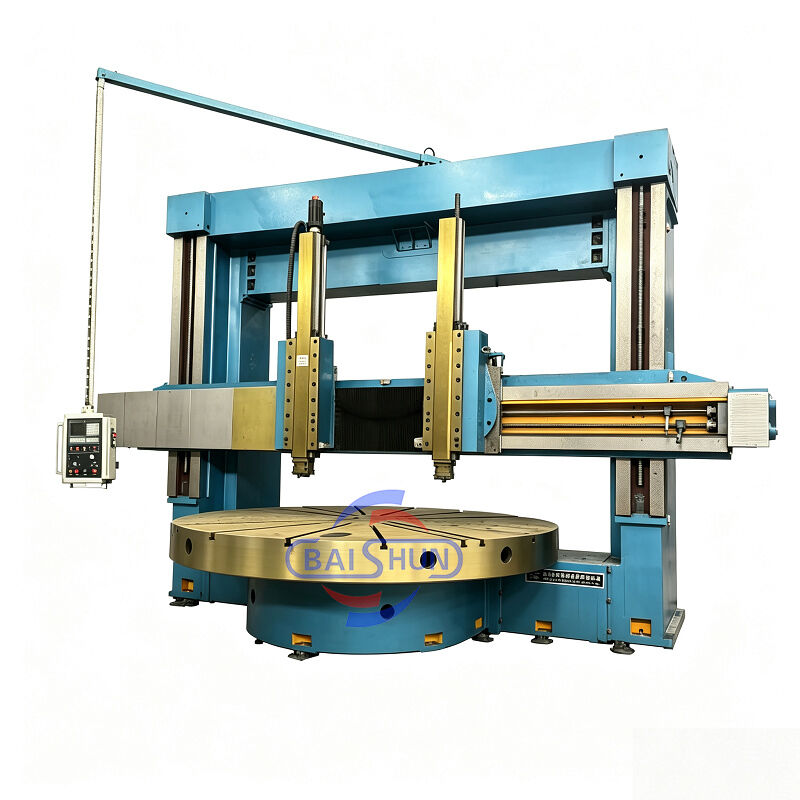

เครื่องกลึงแนวตั้งแบบเสาคู่ CNC รุ่นงานหนัก Ck5250

เครื่องกลึงแนวตั้งแบบเสาคู่เป็นอุปกรณ์ล้ำสมัยที่ผสมผสานส่วนประกอบทางกล ไฟฟ้า และไฮดรอลิกเข้าด้วยกัน ประกอบด้วยหลักการออกแบบที่ทันสมัยและเทคนิคการผลิต โดยใช้ประโยชน์จากการปรับแต่ง CAD ให้เหมาะสมและส่วนประกอบที่ล้ำสมัยจากแหล่งในประเทศและต่างประเทศ เครื่องจักรมีโครงสร้างที่แข็งแกร่ง โดยมีความแข็งแกร่งเป็นพิเศษ ความแข็งคงที่และไดนามิกสูง ความสามารถในการตัดเฉือนที่แม่นยำ ความสามารถในการรับน้ำหนักมาก ประสิทธิภาพ ความทนทาน และการทำงานที่เชื่อถือได้ ข้อกำหนดทางเทคนิคที่สำคัญทั้งหมดของชิ้นส่วนเครื่องจักรเป็นไปตามมาตรฐานแห่งชาติ

โต๊ะทำงาน

โต๊ะทำงานมีทั้งฐานโต๊ะทำงาน โต๊ะทำงาน ชิ้นส่วนแกนหมุน และอุปกรณ์ส่งกำลัง ฐานโต๊ะทำงานและโต๊ะทำงานเป็นโครงสร้างเหล็กหล่อทั้งหมด ใช้การหล่อเหล็กหล่อความเครียดต่ำที่มีความแข็งแรงสูง ซึ่งมีความแข็งแกร่ง ความแข็งแรง และเสถียรภาพทางความร้อนเพียงพอ แบริ่งแกนหมุนโต๊ะทำงานใช้แบริ่งลูกกลิ้งทรงกระบอกสั้นสองแถวที่มีความแม่นยำสูง สามารถรับประกันการหมุนที่มีความแม่นยำสูงของโต๊ะทำงานและอายุการใช้งานที่ยาวนาน

ระบบส่งกำลังหลัก

ระบบส่งกำลังหลักของเครื่องคือระบบส่งกำลังเพลาแนวตั้ง ใช้เซอร์โวมอเตอร์ AC แกนหมุนเพื่อขับเคลื่อน กระปุกเกียร์บรรลุการเปลี่ยนแปลงเกียร์สองทางกลโดยกระบอกเกียร์ดันเกียร์เปลี่ยน เพื่อให้โต๊ะทำงานสามารถควบคุมความเร็วแบบไม่มีขั้นตอนภายใน 0.63-63r/min

โครงขา

ประกอบด้วยเสาแนวตั้งด้านซ้ายและขวาและคานเชื่อมต่อ ฐานโครงสำหรับตั้งสิ่งของและโต๊ะทำงานสร้างโครงสร้างการปิดผนึก ในส่วนบนของโครงสำหรับตั้งสิ่งของจะมีกล่องยกด้านซ้ายและขวา ขับเคลื่อนด้วยมอเตอร์ AC แบบยืดแกนสองแกน ผ่านคู่เกียร์ คู่หนอนและเกียร์ และลีดสกรูคู่ทำให้ลำแสงทำการยกการเคลื่อนที่ไปตามรางนำคอลัมน์ซ้ายและขวา

บีม

บีมใช้การหล่อเหล็กที่มีความแข็งแรงสูงและการหล่อเหล็กที่มีความเค้นต่ำซึ่งมีความแข็งแกร่งและแข็งแรงเพียงพอ เพื่อให้มั่นใจว่าเครื่องจักรมีความเที่ยงตรงและมีเสถียรภาพในระยะยาว ลำแสงอยู่ด้านหน้าของคอลัมน์แนวตั้ง และจะเคลื่อนที่ในแนวตั้งตามแนวรางนำของคอลัมน์แนวตั้ง ที่ด้านหลังของคานมีจุดหนีบไฮดรอลิก 4 จุด ทั้งสองด้านของลำแสงมีกล่องป้อนสำหรับวางเครื่องมือ
