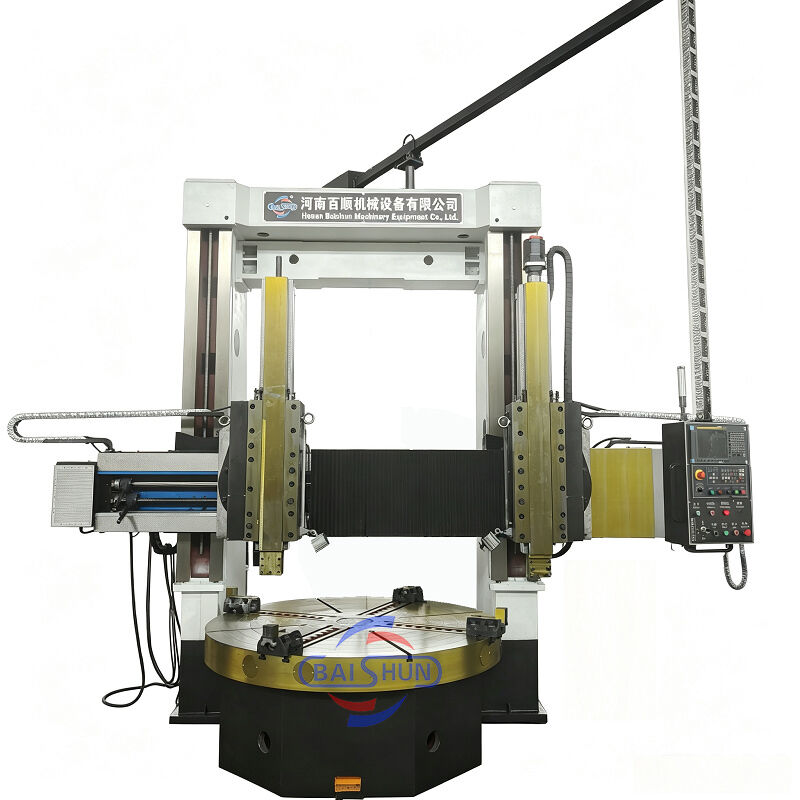

Ck5225 CNC Double Column Lathe เครื่องมือเครื่องจักร เครื่องหมุนตั้ง 2 แกน

เครื่องกลึงแนวตั้งแบบสองเสาเป็นอุปกรณ์ที่ทันสมัยซึ่งผสมผสานส่วนประกอบทางกล ไฟฟ้า และไฮดรอลิก เข้ากับการออกแบบและเทคนิคการผลิตที่ทันสมัย โดยใช้การปรับปรุง CAD และส่วนประกอบที่ทันสมัยที่สุดทั้งจากภายในและภายนอกประเทศ เครื่องจักรมีโครงสร้างที่แข็งแรง ทนทาน ให้ความแข็งแรงเป็นพิเศษ ความแข็งแกร่งทั้งแบบสถิตและพลวัต ความสามารถในการตัดเฉือนที่แม่นยำ ความสามารถในการรับน้ำหนักสูง ประสิทธิภาพ ความทนทาน และการทำงานที่เชื่อถือได้ ข้อมูลจำเพาะทางเทคนิคหลักทั้งหมดของชิ้นส่วนเครื่องจักรเป็นไปตามมาตรฐานแห่งชาติ

แท่นหมุน

แท่นหมุนประกอบด้วยฐานแท่นหมุน แท่นหมุน ชิ้นส่วนแกนหมุน และอุปกรณ์ส่งกำลัง แท่นหมุนและฐานแท่นหมุนเป็นโครงสร้างเหล็กหล่อทั้งชิ้น โดยใช้เหล็กหล่อที่มีความแข็งแรงสูงและมีความเค้นต่ำ ซึ่งมีความแข็งแกร่ง ความทนทาน และความเสถียรทางความร้อนเพียงพอ ตลับลูกปืนแกนหมุนแท่นหมุนใช้ตลับลูกปืนลูกกลิ้งทรงกระบอกสั้นแบบแถวคู่ที่มีความแม่นยำสูง ซึ่งสามารถรับประกันการหมุนแท่นหมุนที่มีความแม่นยำสูงและอายุการใช้งานที่ยาวนาน

ระบบส่งกำลังหลัก

ระบบส่งกำลังหลักของเครื่องจักรเป็นแบบเพลาแนวตั้ง ใช้มอเตอร์เซอร์โว AC แกนหมุนในการขับเคลื่อน เกียร์บ็อกซ์จะทำการเปลี่ยนเกียร์สองระดับเชิงกลโดยกระบอกสูบเลื่อนเกียร์เปลี่ยน ทำให้แท่นหมุนสามารถปรับความเร็วแบบไร้ขั้นบันไดได้ในช่วง 0.63-63 รอบต่อนาที

โครงสร้าง Gantry

ประกอบด้วยเสาแนวตั้งซ้ายและขวาและคานเชื่อม โครงสร้าง Gantry และฐานแท่นหมุนจะสร้างโครงสร้างปิด ที่ส่วนบนของโครงสร้าง Gantry มีกล่องยกซ้ายและขวา ขับเคลื่อนด้วยมอเตอร์ AC แบบยืดสองแกน ผ่านชุดเฟือง เฟืองตัวหนอนและเฟืองตัวหนอน และสกรูนำคู่ ทำให้คานเคลื่อนที่ขึ้นลงตามรางนำของเสาซ้ายและขวา

คาน

คานใช้เหล็กหล่อที่มีความแข็งแรงสูงและมีความเค้นต่ำ พร้อมความแข็งแกร่งและความทนทานเพียงพอ เพื่อให้มั่นใจว่าเครื่องจักรมีความแม่นยำในการรักษาและเสถียรภาพในระยะยาว คานอยู่ด้านหน้าของเสาแนวตั้ง และเคลื่อนที่ในแนวตั้งตามรางนำของเสาแนวตั้ง ด้านหลังของคานมีจุดจับยึดไฮดรอลิก 4 จุด ที่ทั้งสองด้านของคานมีกล่องป้อนสำหรับแท่นจับเครื่องมือ
