เครื่องตัดแรมสี่เหลี่ยมสำหรับเครื่องกลึงแนวตั้ง CNC สำหรับการกลึงทรงกระบอก

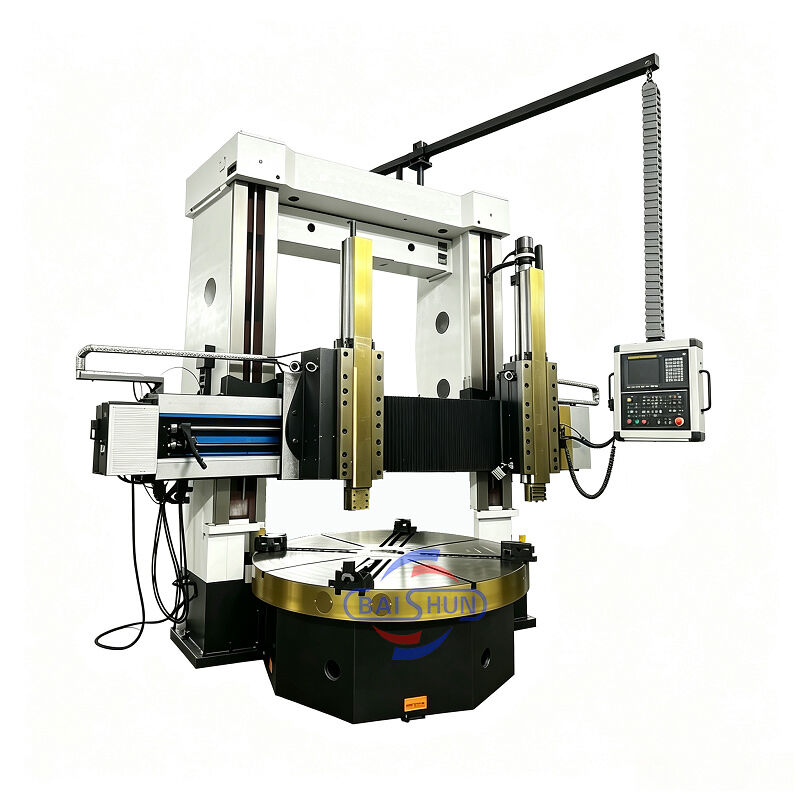

เครื่องกลึงแนวตั้งแบบสองเสาเป็นอุปกรณ์ที่ทันสมัยซึ่งรวมส่วนประกอบทางกลไฟฟ้าและไฮดรอลิกเข้าด้วยกัน โดยใช้หลักการออกแบบที่ทันสมัยและเทคนิคการผลิต โดยใช้ประโยชน์จากการปรับปรุงด้วย CAD และส่วนประกอบที่ทันสมัยที่สุดทั้งจากแหล่งภายในประเทศและต่างประเทศ เครื่องจักรมีโครงสร้างที่แข็งแรงทนทาน ให้ความแข็งแรงเป็นพิเศษ ความแข็งแกร่งทั้งแบบสถิตและพลวัต ความสามารถในการตัดเฉือนที่แม่นยำ ความสามารถในการรับน้ำหนักมาก ประสิทธิภาพ ความทนทาน และการทำงานที่เชื่อถือได้ ข้อมูลจำเพาะทางเทคนิคหลักทั้งหมดของชิ้นส่วนเครื่องจักรเป็นไปตามมาตรฐานแห่งชาติ

แท่นวางงาน

แท่นวางงานประกอบด้วยฐานแท่นวางงาน แท่นวางงาน ชิ้นส่วนแกนหมุน และอุปกรณ์ส่งกำลัง แท่นวางงานและฐานแท่นวางงานเป็นโครงสร้างเหล็กหล่อทั้งชิ้น โดยใช้เหล็กหล่อที่มีความแข็งแรงสูงและมีความเค้นต่ำ ซึ่งมีความแข็งแกร่ง ความแข็งแรง และความเสถียรทางความร้อนเพียงพอ แบริ่งแกนหมุนแท่นวางงานใช้แบริ่งลูกกลิ้งทรงกระบอกสั้นแบบแถวคู่ที่มีความแม่นยำสูง ซึ่งสามารถรับประกันการหมุนแท่นวางงานที่มีความแม่นยำสูงและอายุการใช้งานที่ยาวนาน

ระบบส่งกำลังหลัก

ระบบส่งกำลังหลักของเครื่องจักรเป็นแบบเพลาแนวตั้ง โดยใช้มอเตอร์เซอร์โว AC แกนหมุนในการขับเคลื่อน เกียร์บ็อกซ์จะทำการเปลี่ยนเกียร์สองระดับด้วยกลไกกระบอกสูบเลื่อนเพื่อดันเฟืองเปลี่ยน ทำให้แท่นวางงานสามารถปรับความเร็วได้อย่างต่อเนื่องในช่วง 0.63-63 รอบ/นาที

โครงสร้างแบบ Gantry

ประกอบด้วยเสาแนวตั้งซ้ายและขวาและคานเชื่อม โครงสร้าง Gantry และฐานแท่นวางงานจะสร้างโครงสร้างแบบปิด ที่ส่วนบนของ Gantry จะมีกล่องยกซ้ายและขวา ขับเคลื่อนด้วยมอเตอร์ AC แบบสองแกน การเคลื่อนที่ของคานขึ้นลงตามรางนำแนวตั้งซ้ายและขวาจะทำผ่านชุดเฟือง เฟืองตัวหนอนและเฟือง และสกรูนำคู่

คาน

คานใช้เหล็กหล่อที่มีความแข็งแรงสูงและมีความเค้นต่ำ พร้อมความแข็งแกร่งและความแข็งแรงเพียงพอ เพื่อให้มั่นใจว่าเครื่องจักรมีความแม่นยำในการรักษาความคงทนและเสถียรภาพในระยะยาว คานจะอยู่ด้านหน้าของเสาแนวตั้ง และจะเคลื่อนที่ในแนวตั้งตามรางนำแนวตั้ง ด้านหลังของคานจะมีจุดจับไฮดรอลิก 4 จุด ที่ทั้งสองด้านของคานจะมีกล่องป้อนสำหรับแท่นจับเครื่องมือ
