รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: BAISHUN MACHINERY
ได้รับการรับรอง: CE/ISO9001
หมายเลขรุ่น: ซีเค5116
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: negotiable
รายละเอียดการบรรจุ: ส่งออกแบบสแตนดาร์ดกระเป๋าไม้ หรือ การเจรจาต่อรองกับลูกค้า
เวลาการส่งมอบ: 45 วันทำงาน
เงื่อนไขการชำระเงิน: L/C,T/T,เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 20 ชุด/ชุด ต่อเดือน
ชื่อสินค้า: |
แฟลนจ์หมุน Lathe |
ประเภทเครื่อง: |
ซีเค5116 |
Max. สูงสุด turning diameter(mm) เส้นผ่านศูนย์กลางการหมุน (มม.): |
1600 |
Max. สูงสุด height of workpiece(mm) ความสูงของชิ้นงาน (มม.): |
1200 |
ขนาดโต๊ะทำงาน (มม.): |
1400 |
น้ําหนักของชิ้นงานสูงสุด: |
3.2 ตัน |
จำนวนแกนหมุน: |
เดี่ยว |
แรงดันไฟฟ้า: |
380V |
คำสำคัญ: |
แฟลนจ์หมุน Lathe |
การทำงาน: |
การกลึงโลหะ |
ชื่อสินค้า: |
แฟลนจ์หมุน Lathe |
ประเภทเครื่อง: |
ซีเค5116 |
Max. สูงสุด turning diameter(mm) เส้นผ่านศูนย์กลางการหมุน (มม.): |
1600 |
Max. สูงสุด height of workpiece(mm) ความสูงของชิ้นงาน (มม.): |
1200 |
ขนาดโต๊ะทำงาน (มม.): |
1400 |
น้ําหนักของชิ้นงานสูงสุด: |
3.2 ตัน |
จำนวนแกนหมุน: |
เดี่ยว |
แรงดันไฟฟ้า: |
380V |
คำสำคัญ: |
แฟลนจ์หมุน Lathe |
การทำงาน: |
การกลึงโลหะ |

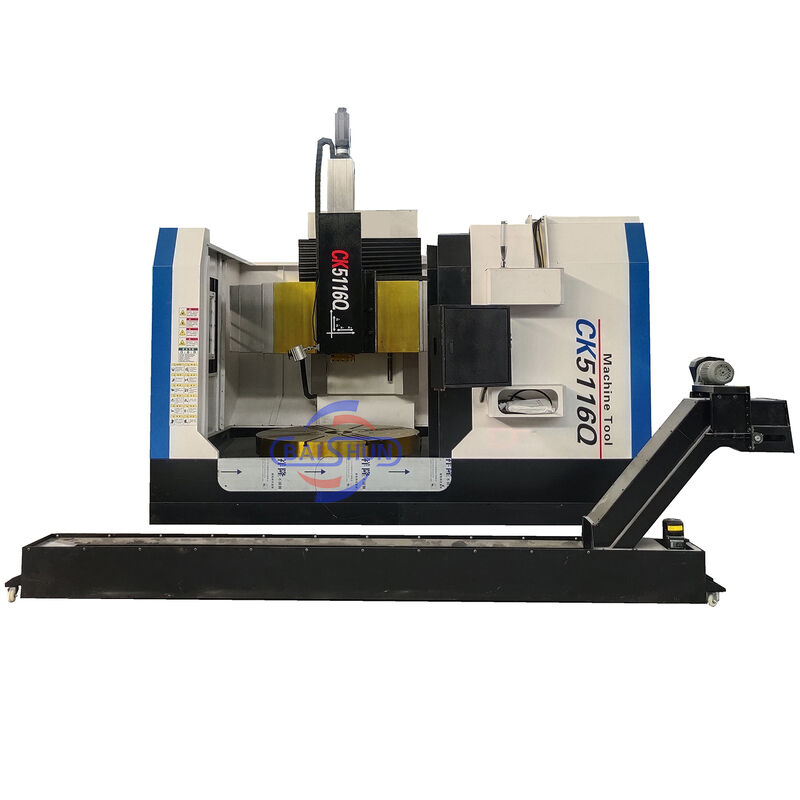

เครื่องกลึงแนวตั้ง CNC อเนกประสงค์ขายดีของจีน เหมาะสำหรับการประมวลผลโลหะเหล็ก โลหะนอกกลุ่มเหล็ก และวัสดุที่ไม่ใช่โลหะบางส่วน และสามารถบรรลุการประมวลผลของการกลึงส่วนหน้าสุด พื้นผิวทรงกระบอกภายในและภายนอก พื้นผิวทรงกรวยทรงกลมภายในและภายนอก และการเจาะ การขยาย การรีมรู ระบบส่งกำลังหลักขับเคลื่อนด้วยเซอร์โวมอเตอร์ AC แกนหมุน การเปลี่ยนเกียร์ไฮดรอลิก และการควบคุมความเร็วที่น้อยลงของเกียร์สองขั้น โต๊ะทำงานเป็นหัวจับแบบเคลื่อนไหวเดี่ยว 4 ขากรรไกรแบบแมนนวล
คุณสมบัติหลัก:
1. เครื่องกลึงแนวตั้ง CNC ระบบ CNC ใช้ระบบ Siemens 828DD มีเสาเครื่องมือแนวตั้ง เส้นผ่านศูนย์กลางการตัดเฉือนสูงสุดคือ 1600 มม. ถึง 2600 มม. ของเครื่องกลึงแนวตั้งคอลัมน์เดียว สำหรับประเภท CK5116 ได้รับการออกแบบให้มีเส้นผ่านศูนย์กลางโต๊ะ 1400 มม. และความสูงการตัดเฉือนสูงสุดมาตรฐานคือ 1200 มม.
2. อุปกรณ์ส่งสัญญาณเป็นเกียร์สี่สปีดที่ไม่หลับซึ่งสะดวกละเอียดอ่อนและเชื่อถือได้
3. ตั้งอยู่ในระบบ เกียร์ทั้งหมดใช้เฟืองบด 40Cr ซึ่งมีลักษณะของความแม่นยำในการหมุนสูงและมีเสียงรบกวนต่ำ
4. เครื่องนี้เหมาะสำหรับเครื่องมือเหล็กความเร็วสูงและการแปรรูปเครื่องมือตัดคาร์ไบด์ของโลหะที่ไม่ใช่เหล็ก โลหะสีดำ และวัสดุอโลหะ บนเครื่องสามารถดำเนินการตามกระบวนการต่อไปนี้ได้: การหมุนพื้นผิวทรงกระบอกด้านในและด้านนอกของเครื่องบิน หน้าตะขอทุกชนิด หน้ากรวยด้านในและด้านนอก ด้าย ช่องตัดและการตัด
พารามิเตอร์เครื่อง
|
ซีเค518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
สูงสุด เส้นผ่านศูนย์กลางการหมุนของที่วางเครื่องมือแนวตั้ง (มม.) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
เส้นผ่านศูนย์กลางโต๊ะทำงาน (มม.) |
700 |
1,000 |
1,000 |
1400 |
1800 |
2200 |
|
สูงสุด ความสูงของชิ้นงาน (มม.) |
800 |
1,000 |
1,000 |
1200 |
1250 |
1400 |
|
สูงสุด น้ำหนักชิ้นงาน (กก.) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
ช่วงความเร็วในการหมุนโต๊ะทำงาน (รอบต่อนาที) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
ชุดการให้อาหาร |
ไม่มีขั้นตอน |
ไม่มีขั้นตอน |
ไม่มีขั้นตอน |
ไม่มีขั้นตอน |
ไม่มีขั้นตอน |
ไม่มีขั้นตอน |
|
ช่วงระยะป้อนเครื่องมือ (มม./นาที) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
การเดินทางข้ามคาน (มม.) |
500 |
1,000 |
650 |
1200 |
890 |
1,090 |
|
ระยะเคลื่อนที่ของที่วางเครื่องมือในแนวนอน (มม.) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
ระยะเคลื่อนที่ของที่วางเครื่องมือในแนวตั้ง (มม.) |
450 |
500 |
650 |
750 |
800 |
800 |
|
ขนาดหน้าตัดของแท่งคัตเตอร์ (มม.) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
กำลังมอเตอร์หลัก (กิโลวัตต์) |
11 |
15 |
22 |
15 |
30 |
30 |
