รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: BAISHUN MACHINERY
ได้รับการรับรอง: CE，ISO
หมายเลขรุ่น: CK5240
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: negotiable
รายละเอียดการบรรจุ: 1.ข้างนอกเราจะบรรจุสินค้าด้วยพลาสติก เพื่อป้องกันความชื้น2. นอกของ cnc เครื่องหมุนตั้งจะบรรจุโดยพอลเ
เวลาการส่งมอบ: 30-35 วันทำงาน
เงื่อนไขการชำระเงิน: L/C,T/T,เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 20 ชุด/ชุด ต่อเดือน
ชื่อสินค้า: |
เครื่องกลึงแนวตั้งเส้นผ่านศูนย์กลางขนาดใหญ่ |
Max. สูงสุด turning diameter(mm) เส้นผ่านศูนย์กลางการหมุน (มม.): |
4000 |
สูงสุดของชิ้น wok: |
1600มม |
กำลังการผลิตเครื่องจักร: |
งานหนัก |
จำนวนแกนหมุน: |
สองเท่า |
ความแม่นยําในการตั้งตําแหน่ง (มม): |
±0.003 |
ความสามารถในการทำซ้ำ (X/Y/Z) (มม.): |
±0.002 |
แรงดันไฟฟ้า: |
380V |
ระบบควบคุมซีเอ็นซี: |
GSK/ซีเมนส์/FANUC |
คำสำคัญ: |
เครื่องกลึงแนวตั้ง |
การทำงาน: |
การกลึงโลหะ |
สี: |
ปรับแต่ง |
ชื่อสินค้า: |
เครื่องกลึงแนวตั้งเส้นผ่านศูนย์กลางขนาดใหญ่ |
Max. สูงสุด turning diameter(mm) เส้นผ่านศูนย์กลางการหมุน (มม.): |
4000 |
สูงสุดของชิ้น wok: |
1600มม |
กำลังการผลิตเครื่องจักร: |
งานหนัก |
จำนวนแกนหมุน: |
สองเท่า |
ความแม่นยําในการตั้งตําแหน่ง (มม): |
±0.003 |
ความสามารถในการทำซ้ำ (X/Y/Z) (มม.): |
±0.002 |
แรงดันไฟฟ้า: |
380V |
ระบบควบคุมซีเอ็นซี: |
GSK/ซีเมนส์/FANUC |
คำสำคัญ: |
เครื่องกลึงแนวตั้ง |
การทำงาน: |
การกลึงโลหะ |
สี: |
ปรับแต่ง |

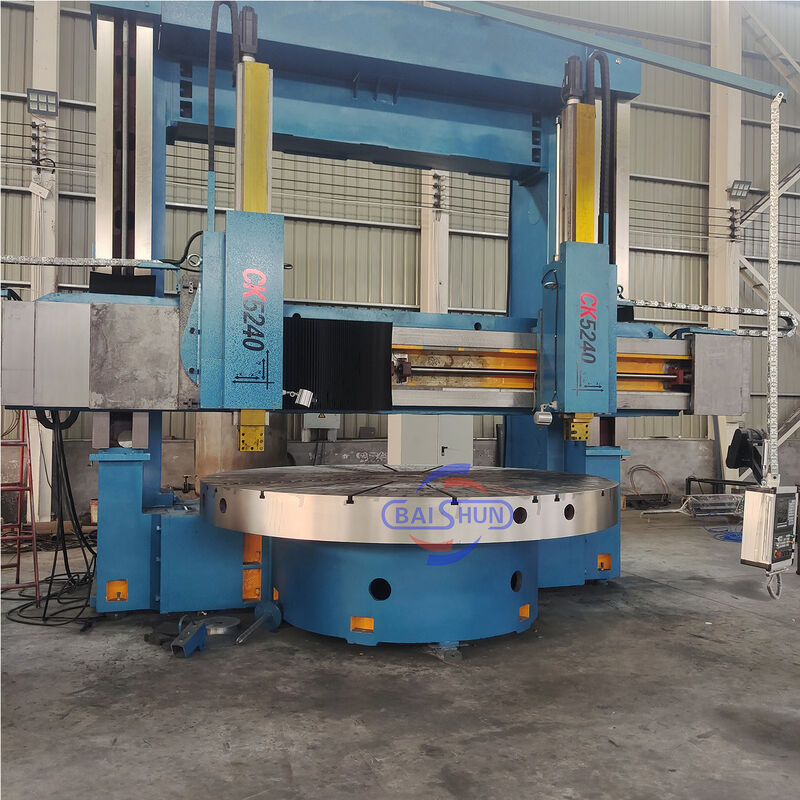

เครื่องกลึงแนวตั้งแบบเสาคู่เป็นอุปกรณ์ล้ำสมัยที่ผสมผสานส่วนประกอบทางกล ไฟฟ้า และไฮดรอลิกเข้าด้วยกัน ประกอบด้วยหลักการออกแบบที่ทันสมัยและเทคนิคการผลิต โดยใช้ประโยชน์จากการปรับ CAD ให้เหมาะสมและส่วนประกอบที่ล้ำสมัยจากแหล่งในประเทศและต่างประเทศ เครื่องจักรมีโครงสร้างที่แข็งแกร่ง โดยมีความแข็งแกร่งเป็นพิเศษ ความแข็งคงที่และไดนามิกสูง ความสามารถในการตัดเฉือนที่แม่นยำ ความสามารถในการรับน้ำหนักมาก ประสิทธิภาพ ความทนทาน และการทำงานที่เชื่อถือได้ ข้อกำหนดทางเทคนิคที่สำคัญทั้งหมดของชิ้นส่วนเครื่องจักรเป็นไปตามมาตรฐานแห่งชาติ
โต๊ะทำงาน
โต๊ะทำงานมีทั้งฐานโต๊ะทำงาน โต๊ะทำงาน ชิ้นส่วนแกนหมุน และอุปกรณ์ส่งกำลัง ฐานโต๊ะทำงานและโต๊ะทำงานเป็นโครงสร้างเหล็กหล่อทั้งหมด ใช้การหล่อเหล็กหล่อความเค้นต่ำที่มีความแข็งแรงสูง ซึ่งมีความแข็งแกร่ง ความแข็งแรง และเสถียรภาพทางความร้อนเพียงพอ แบริ่งแกนหมุนโต๊ะทำงานใช้แบริ่งลูกกลิ้งทรงกระบอกสั้นสองแถวที่มีความแม่นยำสูง สามารถรับประกันการหมุนที่มีความแม่นยำสูงของโต๊ะทำงานและอายุการใช้งานที่ยาวนาน
ระบบส่งกำลังหลัก
ระบบส่งกำลังหลักของเครื่องคือระบบส่งกำลังเพลาแนวตั้ง ใช้เซอร์โวมอเตอร์แกนหมุน AC เพื่อขับเคลื่อน กระปุกเกียร์บรรลุการเปลี่ยนแปลงเกียร์สองทางกลโดยกระบอกเกียร์ดันเกียร์เปลี่ยน เพื่อให้โต๊ะทำงานสามารถควบคุมความเร็วแบบไม่มีขั้นตอนภายใน 0.63-63r/min
โครงขา
ประกอบด้วยเสาแนวตั้งด้านซ้ายและขวาและคานเชื่อมต่อ ฐานโครงสำหรับตั้งสิ่งของและโต๊ะทำงานสร้างโครงสร้างการปิดผนึก ในส่วนบนของโครงสำหรับตั้งสิ่งของจะมีกล่องยกด้านซ้ายและขวา ขับเคลื่อนด้วยมอเตอร์ AC แบบยืดแกนสองแกน ผ่านคู่เกียร์ คู่หนอนและเกียร์ และลีดสกรูคู่ทำให้ลำแสงทำการยกการเคลื่อนที่ไปตามรางนำคอลัมน์ซ้ายและขวา
บีม
บีมใช้การหล่อเหล็กที่มีความแข็งแรงสูงและมีความเค้นต่ำซึ่งมีความแข็งแกร่งและแข็งแรงเพียงพอ เพื่อให้มั่นใจว่าเครื่องจักรมีความแม่นยำและมีเสถียรภาพในระยะยาว ลำแสงอยู่ด้านหน้าของคอลัมน์แนวตั้ง และจะเคลื่อนที่ในแนวตั้งตามแนวรางนำของคอลัมน์แนวตั้ง ที่ด้านหลังของคานมีจุดหนีบไฮดรอลิก 4 จุด ทั้งสองด้านของลำแสงมีกล่องป้อนสำหรับวางเครื่องมือ
| ข้อมูลจำเพาะ | หน่วย | ซีเค5225 | ซีเค5231 | CK5240Q | ซีเค5240 |
| เส้นผ่านศูนย์กลางการหมุนสูงสุด | มม | 2500 | 3150 | 4000 | 4000 |
| สูงสุด ความสูงของชิ้นงาน | มม | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| สูงสุด น้ำหนักชิ้นงาน | ต | 10/20 | 10/20 | 10/20 | 32 |
| เส้นผ่านศูนย์กลางของโต๊ะทำงาน | มม | 2250 | 2830 | 2830/3150 | 3200/3600 |
| ช่วงความเร็วของตาราง | รอบ/นาที | 2-63 | 2-63 | 2-63 | 2-63 |
| ขั้นตอน | 16 | 16 | 16 | 16 | |
| แรงบิดสูงสุดของโต๊ะทำงาน | เคเอ็นเอ็ม | 63 | 63 | 63 | 100 |
| การเคลื่อนที่อย่างรวดเร็วของหัวราง | มม./นาที | 4000 | 4000 | 4000 | 4000 |
| การเคลื่อนที่ในแนวดิ่งของหัวรถไฟด้านขวา | น | 35 | 35 | 35 | 40 |
| การเคลื่อนที่ในแนวดิ่งของหัวรถไฟด้านซ้าย | KN | 30 | 30 | 30 | 30 |
| แรงตัดช่วงของหัวรางด้านขวา | มม./นาที | 1-50 | 1-50 | 1-50 | 1-50 |
| แรงตัดช่วงของหัวรางด้านขวา | มม./นาที | 0.1-1,000 | 0.1-1,000 | 0.1-1,000 | 0.1-1,000 |
| การเดินทางของแขน | มม | 1,000 | 1,000 | 1,000 | 1250 |
| ส่วนของแขน | มม | 255×200 | 255×200 | 255×200 | 240×240 |
| หมุนหัวรถไฟซ้ายและขวา | ° | ±30° | ±30° | ±30° | ±30° |
| ส่วนของเครื่องมือ | มม | 40×50 | 40×50 | 40×50 | 50×50 |
| กำลังของมอเตอร์หลัก | กิโลวัตต์ | 55 | 55 | 55 | 75 |
| ขนาดโดยรวม | ซม | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
การจัดส่งสินค้าและการส่งมอบ:
สำหรับรายละเอียดและข้อมูลจำเพาะเพิ่มเติม กรุณาติดต่อ:
