รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: BAISHUN MACHINERY
ได้รับการรับรอง: CE/ISO9001
หมายเลขรุ่น: ซีเค5235
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: negotiable
รายละเอียดการบรรจุ: 1.ข้างนอกเราจะบรรจุสินค้าด้วยพลาสติก เพื่อป้องกันความชื้น
2. นอกของ cnc เครื่องหมุนตั้งจะบรรจุโด
เวลาการส่งมอบ: 30-35 วันทำงาน
เงื่อนไขการชำระเงิน: L/C,T/T,เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 20 ชุด/ชุด ต่อเดือน
Max. สูงสุด Length of Workpiece (mm) ความยาวของชิ้นงาน (มม.): |
3500 |
Max. สูงสุด Spindle Speed (rpm) ความเร็วแกนหมุน (รอบต่อนาที): |
50 รอบ/นาที |
กำลังการผลิตเครื่องจักร: |
หน้าที่ปานกลาง |
แกนเจาะ(มิลลิเมตร): |
130 |
ความกว้างของเตียง (มม.): |
250 มม |
Spindle Motor Power (kW): |
30 |
จำนวนแกนหมุน: |
แฝด |
Max. สูงสุด Turned Length (mm) ความยาวเลี้ยว (มม.): |
3500 |
จำนวนแกน: |
2 |
การเดินทาง (แกน X)(มิลลิเมตร): |
750 มม |
การเคลื่อนที่ (แกน Z)(มิลลิเมตร): |
1800 มม |
ความแม่นยําในการตั้งตําแหน่ง (มม): |
± 0005 |
ความสามารถในการทำซ้ำ (X/Y/Z) (มม.): |
± 0005 |
ขนาด (ล*ก*ส): |
3950*6300*4350 มิลลิเมตร |
น้ำหนัก (กก.): |
35000 |
Max. สูงสุด workpiece weight: น้ำหนักชิ้นงาน:: |
8000kg |
Max. สูงสุด Length of Workpiece (mm) ความยาวของชิ้นงาน (มม.): |
3500 |
Max. สูงสุด Spindle Speed (rpm) ความเร็วแกนหมุน (รอบต่อนาที): |
50 รอบ/นาที |
กำลังการผลิตเครื่องจักร: |
หน้าที่ปานกลาง |
แกนเจาะ(มิลลิเมตร): |
130 |
ความกว้างของเตียง (มม.): |
250 มม |
Spindle Motor Power (kW): |
30 |
จำนวนแกนหมุน: |
แฝด |
Max. สูงสุด Turned Length (mm) ความยาวเลี้ยว (มม.): |
3500 |
จำนวนแกน: |
2 |
การเดินทาง (แกน X)(มิลลิเมตร): |
750 มม |
การเคลื่อนที่ (แกน Z)(มิลลิเมตร): |
1800 มม |
ความแม่นยําในการตั้งตําแหน่ง (มม): |
± 0005 |
ความสามารถในการทำซ้ำ (X/Y/Z) (มม.): |
± 0005 |
ขนาด (ล*ก*ส): |
3950*6300*4350 มิลลิเมตร |
น้ำหนัก (กก.): |
35000 |
Max. สูงสุด workpiece weight: น้ำหนักชิ้นงาน:: |
8000kg |

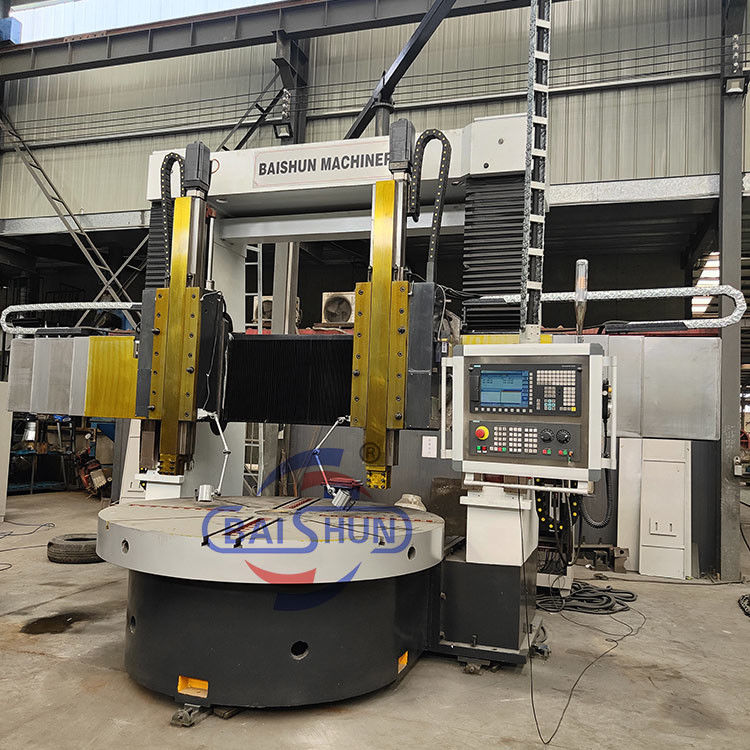

เครื่องกลึงแนวตั้ง CNC แบบสองแกนสำหรับเสื้อวาล์วและชิ้นส่วนปั๊ม เครื่องกลึงแนวตั้ง
เครื่องกลึง CNC แบบสองแกนนี้ออกแบบมาเป็นพิเศษสำหรับการผลิตเสื้อวาล์วและส่วนประกอบปั๊มอย่างมีประสิทธิภาพ
ด้วยการกำหนดค่าแกนหมุนคู่ ช่วยเพิ่มผลผลิตได้อย่างมากและรับประกันความแม่นยำสูงสำหรับการใช้งานแปรรูปโลหะในอุตสาหกรรม
แท่นวางชิ้นงาน:
แท่นวางชิ้นงานประกอบด้วยฐานแท่นวางชิ้นงาน แท่นวางชิ้นงาน ส่วนประกอบแกนหมุน และอุปกรณ์ส่งกำลัง ทำจากเหล็กหล่อ โดยใช้การหล่อเหล็กที่มีความแข็งแรงสูงและมีความเค้นต่ำ ซึ่งรับประกันความแข็งแกร่ง ความแข็งแรง และความเสถียรทางความร้อนที่เพียงพอ ตลับลูกปืนแกนหมุนของแท่นวางชิ้นงานใช้ตลับลูกปืนเม็ดกลมสั้นแบบแถวคู่ที่มีความแม่นยำสูง รับประกันการหมุนที่แม่นยำและอายุการใช้งานที่ยาวนาน
ระบบส่งกำลังหลัก:
เครื่องใช้ระบบส่งกำลังเพลาแนวตั้งเป็นระบบขับเคลื่อนหลัก ใช้มอเตอร์เซอร์โว AC เพื่อขับเคลื่อนแกนหมุน กระปุกเกียร์ช่วยให้สามารถเปลี่ยนเกียร์แบบกลไกสองระดับโดยการเลื่อนกระบอกสูบ ทำให้แท่นวางชิ้นงานสามารถปรับความเร็วแบบ stepless ได้ในช่วง 0.63-63 รอบต่อนาที
| ข้อมูลจำเพาะ | หน่วย | CK5225 | CK5231 | CK5240Q | CK5240 |
| เส้นผ่านศูนย์กลางการกลึงสูงสุด | มม. | 2500 | 3150 | 4000 | 4000 |
| ความสูงสูงสุดของชิ้นงาน | มม. | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| น้ำหนักสูงสุดของชิ้นงาน | ตัน | 10/20 | 10/20 | 10/20 | 32 |
| เส้นผ่านศูนย์กลางแท่นวางชิ้นงาน | มม. | 2250 | 2830 | 2830/3150 | 3200/3600 |
| ช่วงความเร็วแท่นวางชิ้นงาน | รอบ/นาที | 2-63 | 2-63 | 2-63 | 2-63 |
| ระดับ | 16 | 16 | 16 | 16 | |
| แรงบิดสูงสุดของแท่นวางชิ้นงาน | KN.m | 63 | 63 | 63 | 100 |
| การเคลื่อนที่อย่างรวดเร็วของหัวราง | มม./นาที | 4000 | 4000 | 4000 | 4000 |
| การเคลื่อนที่ในแนวตั้งของแรมของหัวรางด้านขวา | Kn | 35 | 35 | 35 | 40 |
| การเคลื่อนที่ในแนวตั้งของแรมของหัวรางด้านซ้าย | kn | 30 | 30 | 30 | 30 |
| ช่วงแรงตัดของหัวรางด้านขวา | มม./นาที | 1-50 | 1-50 | 1-50 | 1-50 |
| ช่วงแรงตัดของหัวรางด้านขวา | มม./นาที | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| ระยะเคลื่อนที่ของแขน | มม. | 1000 | 1000 | 1000 | 1250 |
| ส่วนของแขน | มม. | 255×200 | 255×200 | 255×200 | 240×240 |
| การหมุนของหัวรางซ้ายและขวา | ° | ±30° | ±30° | ±30° | ±30° |
| ส่วนของเครื่องมือ | มม. | 40×50 | 40×50 | 40×50 | 50×50 |
| กำลังมอเตอร์หลัก | Kw | 55 | 55 | 55 | 75 |
| ขนาดโดยรวม | ซม. | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
เราเป็นผู้ผลิตเครื่องกลึงขายตรง ไม่ใช่บริษัทการค้า
ซึ่งหมายความว่าเราสามารถเสนอราคาที่ดีที่สุดให้กับคุณได้
ยินดีต้อนรับ ติดต่อเรา:)
โทร/Whatsapp:+86 18003851898 (คุณดอร่า)
