รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: BAISHUN MACHINERY
ได้รับการรับรอง: CE/ISO9001
หมายเลขรุ่น: ซีเค5235
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: negotiable
รายละเอียดการบรรจุ: 1.ข้างนอกเราจะบรรจุสินค้าด้วยพลาสติก เพื่อป้องกันความชื้น
2. นอกของ cnc เครื่องหมุนตั้งจะบรรจุโด
เวลาการส่งมอบ: 30-35 วันทำงาน
เงื่อนไขการชำระเงิน: L/C,T/T,เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 20 ชุด/ชุด ต่อเดือน
Max. สูงสุด Length of Workpiece (mm) ความยาวของชิ้นงาน (มม.): |
3500 |
Max. สูงสุด Spindle Speed (rpm) ความเร็วแกนหมุน (รอบต่อนาที): |
50 รอบ/นาที |
กำลังการผลิตเครื่องจักร: |
หน้าที่ปานกลาง |
แกนเจาะ(มิลลิเมตร): |
130 |
ความกว้างของเตียง (มม.): |
250 มม |
Spindle Motor Power (kW): |
30 |
จำนวนแกนหมุน: |
แฝด |
Max. สูงสุด Turned Length (mm) ความยาวเลี้ยว (มม.): |
3500 |
จำนวนแกน: |
2 |
การเดินทาง (แกน X)(มิลลิเมตร): |
750 มม |
การเคลื่อนที่ (แกน Z)(มิลลิเมตร): |
1800 มม |
ความแม่นยําในการตั้งตําแหน่ง (มม): |
± 0005 |
ความสามารถในการทำซ้ำ (X/Y/Z) (มม.): |
± 0005 |
ขนาด (ล*ก*ส): |
3950*6300*4350 มิลลิเมตร |
น้ำหนัก (กก.): |
35000 |
Max. สูงสุด workpiece weight: น้ำหนักชิ้นงาน:: |
8000kg |
Max. สูงสุด Length of Workpiece (mm) ความยาวของชิ้นงาน (มม.): |
3500 |
Max. สูงสุด Spindle Speed (rpm) ความเร็วแกนหมุน (รอบต่อนาที): |
50 รอบ/นาที |
กำลังการผลิตเครื่องจักร: |
หน้าที่ปานกลาง |
แกนเจาะ(มิลลิเมตร): |
130 |
ความกว้างของเตียง (มม.): |
250 มม |
Spindle Motor Power (kW): |
30 |
จำนวนแกนหมุน: |
แฝด |
Max. สูงสุด Turned Length (mm) ความยาวเลี้ยว (มม.): |
3500 |
จำนวนแกน: |
2 |
การเดินทาง (แกน X)(มิลลิเมตร): |
750 มม |
การเคลื่อนที่ (แกน Z)(มิลลิเมตร): |
1800 มม |
ความแม่นยําในการตั้งตําแหน่ง (มม): |
± 0005 |
ความสามารถในการทำซ้ำ (X/Y/Z) (มม.): |
± 0005 |
ขนาด (ล*ก*ส): |
3950*6300*4350 มิลลิเมตร |
น้ำหนัก (กก.): |
35000 |
Max. สูงสุด workpiece weight: น้ำหนักชิ้นงาน:: |
8000kg |

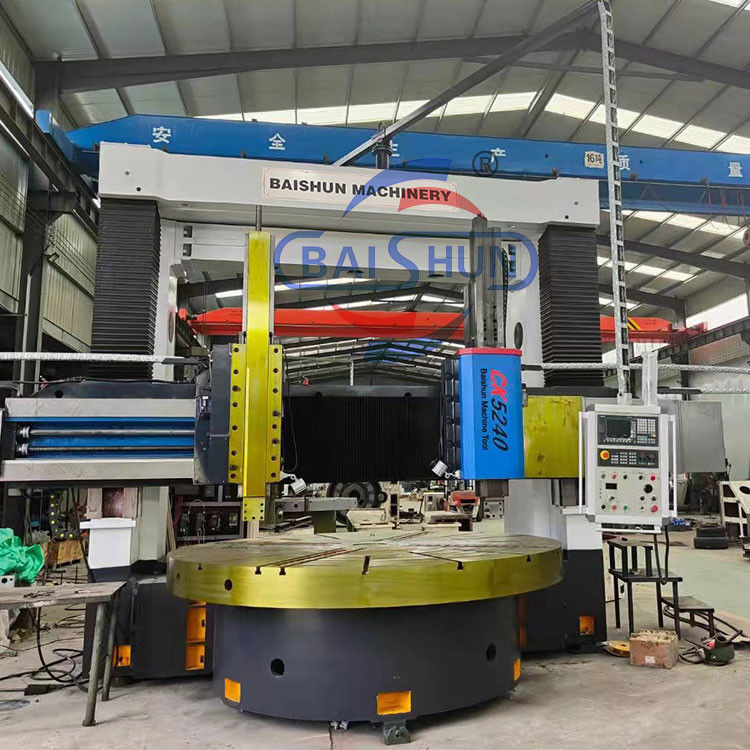

คอลัมน์สอง CNC สูง Lathe กว้าง เครื่องหมุน Twin Spindle
เครื่องหมุนตั้ง CNC ของเราถูกออกแบบเป็นพิเศษสําหรับการหมุนโลหะหนักและชิ้นงานขนาดใหญ่
มันถูกใช้อย่างแพร่หลายในการแปรรูปฟลานจ์, แหวนบรรทุก, วาล์ว, และส่วนประกอบอุตสาหกรรมอื่น ๆ.
ด้วยโครงสร้างคอลัมน์คู่ที่แข็งแกร่งและระบบ CNC ที่ก้าวหน้า เครื่องนี้รับประกันความแม่นยํา ความมั่นคง และประสิทธิภาพสูง
เครื่องหมุนตั้งเสาสองเป็นอุปกรณ์ที่ทันสมัยที่มีการบูรณาการของเครื่องจักรกล-ไฟฟ้า-ไฮดรอลิก ซึ่งดูดซึมปรัชญาการออกแบบใหม่และเทคโนโลยีการผลิตมันใช้วิธีการออกแบบการปรับปรุง CAD, อุปกรณ์ส่วนประกอบการทํางานที่ก้าวหน้าในประเทศและต่างประเทศ ในโครงสร้างมันบรรลุความแข็งแรงสูง, ความแข็งแรงไดนามิกและสถิติสูง, ความแม่นยําสูง, การบรรทุกหนัก, ประสิทธิภาพสูงอายุการใช้งานยาว, การเคลื่อนไหวที่ปลอดภัยและน่าเชื่อถือ ความจํากัดทางเทคนิคหลักของแต่ละชิ้นส่วนของเครื่อง
เครื่องมีฐานโต๊ะทํางาน, โต๊ะทํางาน, กล่องการส่งหลัก, กรอบ gantry, ราง, หน้างานเครื่องมือ ram, กล่องอาหาร, ระบบไฟฟ้า, สถานีปฏิบัติการ, ระบบไฮดรอลิก, อุปกรณ์ป้องกันและอื่น ๆ
โต๊ะทํางาน:
โต๊ะทํางานประกอบด้วยฐานโต๊ะทํางาน, โต๊ะทํางาน, ส่วนประกอบ spindle, และอุปกรณ์ส่งส่ง.ที่ให้ความแข็งแรงเพียงพอความแข็งแรงและความมั่นคงทางความร้อน หมุนหมุนหมุนของโต๊ะทํางานใช้หมุนม้วนกลมสั้นสองแถวความแม่นยําสูง รับประกันการหมุนที่แม่นยําและอายุการใช้งานยาว
การส่งหลัก:
เครื่องใช้ระบบส่งแกนตั้งเป็นแกนขับเคลื่อนหลักของเครื่อง. มันใช้มอเตอร์เซอร์โว AC เพื่อขับเคลื่อนหมุน.กล่องเกียร์ทําให้การแปลงกลสองเกียร์โดยการย้ายกระบอกทําให้โต๊ะทํางานสามารถควบคุมความเร็วได้อย่างไม่ขั้นต่ํา ภายในช่วง 0.63-63r/min
| รายละเอียด | หน่วย | CK5225 | CK5231 | CK5240Q | CK5240 |
| กว้างหมุนสูงสุด | mm | 2500 | 3150 | 4000 | 4000 |
| ความสูงของชิ้นงานสูงสุด | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| น้ําหนักสูงสุดของชิ้นงาน | T | 10/20 | 10/20 | 10/20 | 32 |
| กว้างของโต๊ะทํางาน | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| ระยะความเร็วของโต๊ะ | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| ขั้นตอน | 16 | 16 | 16 | 16 | |
| ทอร์คแม็กซ์ของโต๊ะทํางาน | KNm | 63 | 63 | 63 | 100 |
| การเคลื่อนที่เร็วของหัวรถไฟ | mm/min | 4000 | 4000 | 4000 | 4000 |
| การเคลื่อนไหวด้านล่างของหัวรถไฟขวา | ครับ | 35 | 35 | 35 | 40 |
| การเคลื่อนไหวด้านล่างของสายรถไฟทางซ้าย | kn | 30 | 30 | 30 | 30 |
| พลังตัดระยะของหัวรถไฟขวา | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| พลังตัดระยะของหัวรถไฟขวา | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| การเดินทางของแขน | mm | 1000 | 1000 | 1000 | 1250 |
| ส่วนของแขน | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| การหมุนของหัวรถไฟทางซ้ายและขวา | ° | ± 30° | ± 30° | ± 30° | ± 30° |
| ส่วนของเครื่องมือ | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| พลังงานของมอเตอร์หลัก | กว | 55 | 55 | 55 | 75 |
| ขนาดรวม | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
