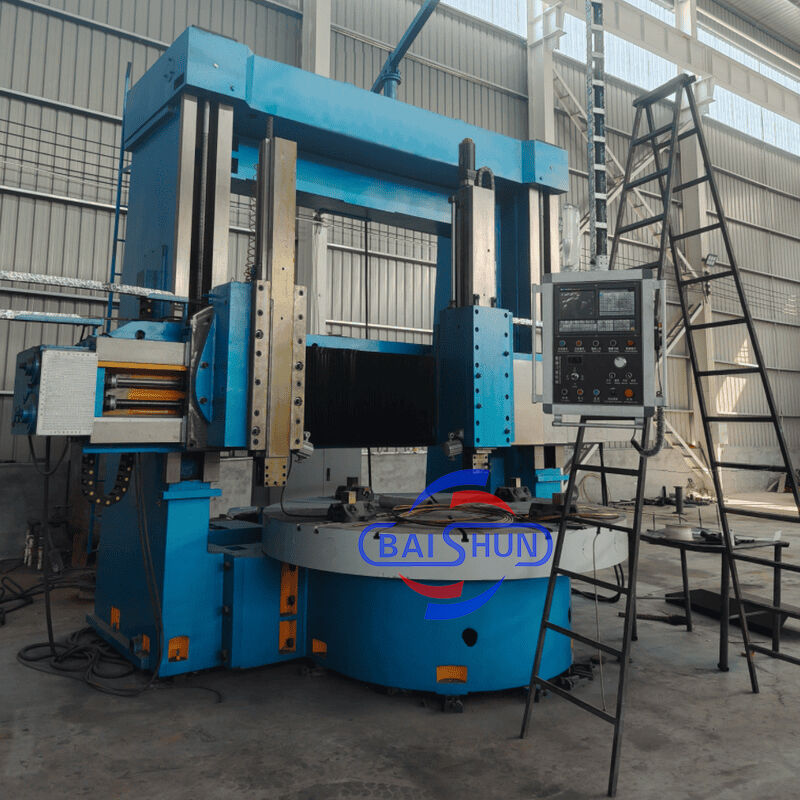

เครื่องกลึงและกัดแนวตั้งแบบสองคอลัมน์ CNC Torno CK5240 เครื่องกลึงแนวตั้ง

เครื่องกลึงแนวตั้งแบบเสาคู่เป็นอุปกรณ์ล้ำสมัยที่ผสมผสานส่วนประกอบทางกล ไฟฟ้า และไฮดรอลิกเข้าด้วยกัน โดยผสมผสานหลักการออกแบบและเทคนิคการผลิตสมัยใหม่ ใช้ประโยชน์จากการเพิ่มประสิทธิภาพ CAD และส่วนประกอบที่ทันสมัยจากทั้งแหล่งในประเทศและต่างประเทศ เครื่องจักรมีโครงสร้างที่แข็งแกร่ง มอบความแข็งแรงเป็นพิเศษ ความแข็งแกร่งทั้งแบบคงที่และไดนามิกสูง ความสามารถในการตัดเฉือนที่แม่นยำ ความสามารถในการรับน้ำหนักมาก ประสิทธิภาพ ความทนทาน และการทำงานที่เชื่อถือได้ ข้อมูลจำเพาะทางเทคนิคหลักทั้งหมดของชิ้นส่วนเครื่องจักรเป็นไปตามมาตรฐานแห่งชาติ

โต๊ะทำงาน

โต๊ะทำงานมีฐานโต๊ะทำงาน โต๊ะทำงาน ชิ้นส่วนแกนหมุน และอุปกรณ์ส่งกำลัง โต๊ะทำงานและฐานโต๊ะทำงานเป็นโครงสร้างเหล็กหล่อทั้งหมด โดยใช้เหล็กหล่อความแข็งแรงสูงและมีความเค้นต่ำ ซึ่งมีความแข็งแกร่ง ความแข็งแรง และความเสถียรทางความร้อนเพียงพอ ตลับลูกปืนแกนหมุนโต๊ะทำงานใช้ตลับลูกปืนลูกกลิ้งทรงกระบอกสั้นสองแถวที่มีความแม่นยำสูง ซึ่งสามารถรับประกันการหมุนที่มีความแม่นยำสูงและอายุการใช้งานที่ยาวนานของโต๊ะทำงาน

การส่งกำลังหลัก

ระบบส่งกำลังหลักของเครื่องจักรคือการส่งกำลังเพลาแนวตั้ง ใช้มอเตอร์เซอร์โว AC แกนหมุนในการขับเคลื่อน กระปุกเกียร์ทำการเปลี่ยนเกียร์ทางกลสองเกียร์โดยการผลักเกียร์เปลี่ยนกระบอกสูบ เพื่อให้โต๊ะทำงานสามารถปรับความเร็วแบบไม่ต่อเนื่องได้ภายใน 0.63-63r/min

โครงสร้าง Gantry

ประกอบด้วยเสาแนวตั้งด้านซ้ายและขวาและคานเชื่อมต่อ Gantry และฐานโต๊ะทำงานสร้างโครงสร้างการปิดผนึก ในส่วนบนของ Gantry มีกล่องยกด้านซ้ายและขวา ขับเคลื่อนด้วยมอเตอร์ AC แบบยืดสองแกน ผ่านชุดเกียร์ ชุดเกียร์หนอนและเกียร์ และสกรูนำคู่ทำให้คานเคลื่อนที่ยกขึ้นตามรางนำเสาด้านซ้ายและขวา

คาน

คานใช้เหล็กหล่อความแข็งแรงสูงและมีความเค้นต่ำที่มีความแข็งแกร่งและความแข็งแรงเพียงพอ เพื่อให้มั่นใจว่าความแม่นยำของเครื่องจักรจะมีความคงทนและความเสถียรในระยะยาว คานอยู่ด้านหน้าของเสาแนวตั้ง และเคลื่อนที่ในแนวตั้งตามรางนำเสาแนวตั้ง ที่ด้านหลังของคานมีจุดยึดไฮดรอลิก 4 จุด ที่ทั้งสองด้านของคานมีกล่องป้อนสำหรับที่พักเครื่องมือ
