รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนานประเทศจีน
ชื่อแบรนด์: BAISHUN MACHINERY
ได้รับการรับรอง: CE/ISO9001
หมายเลขรุ่น: CK5120
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: negotiable
รายละเอียดการบรรจุ: ส่งออกแบบสแตนดาร์ดกระเป๋าไม้ หรือ การเจรจาต่อรองกับลูกค้า
เวลาการส่งมอบ: 30-35 วันทำงาน
เงื่อนไขการชำระเงิน: L/C,T/T,เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 20 ชุด/ชุด ต่อเดือน
ชื่อสินค้า: |
เครื่องกลึงแนวตั้ง |
ประเภทเครื่อง: |
CK5120 |
Max. สูงสุด turning diameter(mm) เส้นผ่านศูนย์กลางการหมุน (มม.): |
2000 |
Max. สูงสุด height of workpiece(mm) ความสูงของชิ้นงาน (มม.): |
1200 |
ขนาดโต๊ะทำงาน (มม.): |
1800 |
จำนวนแกนหมุน: |
เดี่ยว |
ความแม่นยําในการตั้งตําแหน่ง (มม): |
± 0005 |
แรงดันไฟฟ้า: |
380V |
คำสำคัญ: |
เครื่องหมุนตั้งลําเดียว |
การทำงาน: |
การกลึงโลหะ |
ชื่อสินค้า: |
เครื่องกลึงแนวตั้ง |
ประเภทเครื่อง: |
CK5120 |
Max. สูงสุด turning diameter(mm) เส้นผ่านศูนย์กลางการหมุน (มม.): |
2000 |
Max. สูงสุด height of workpiece(mm) ความสูงของชิ้นงาน (มม.): |
1200 |
ขนาดโต๊ะทำงาน (มม.): |
1800 |
จำนวนแกนหมุน: |
เดี่ยว |
ความแม่นยําในการตั้งตําแหน่ง (มม): |
± 0005 |
แรงดันไฟฟ้า: |
380V |
คำสำคัญ: |
เครื่องหมุนตั้งลําเดียว |
การทำงาน: |
การกลึงโลหะ |
เครื่องกลึงแนวตั้ง CNC อเนกประสงค์ที่ขายดีในประเทศจีน เหมาะสำหรับการแปรรูปโลหะเหล็ก โลหะนอกกลุ่มเหล็ก และวัสดุที่ไม่ใช่โลหะบางส่วน และสามารถทำการแปรรูปการกลึงของปลายหน้า พื้นผิวด้านในและด้านนอกทรงกระบอก พื้นผิวด้านในและด้านนอกทรงกรวยวงกลม และการเจาะ การขยาย การคว้านรูได้ การส่งกำลังหลักขับเคลื่อนด้วยมอเตอร์เซอร์โว AC ของแกนหมุน การเปลี่ยนเกียร์ไฮดรอลิก และการควบคุมความเร็วแบบไม่จำกัดสองเกียร์ โต๊ะทำงานเป็นหัวจับแบบเคลื่อนที่เดี่ยว 4 ขากรรไกรแบบแมนนวล
คุณสมบัติหลัก:
1. เครื่องกลึงแนวตั้ง CNC ระบบ CNC สามารถใช้ระบบ Siemens 808D หรือสามารถเลือก GSK; KND; FANUC ฯลฯ มีเสาเครื่องมือแนวตั้ง เส้นผ่านศูนย์กลางการตัดเฉือนสูงสุดสามารถเป็นเครื่องกลึงแนวตั้งเสาเดี่ยวขนาด 800 มม. ถึง 2600 มม. สำหรับรุ่น CK5112 ได้รับการออกแบบให้มีเส้นผ่านศูนย์กลางโต๊ะ 1000 มม. และความสูงในการตัดเฉือนสูงสุด 1000 มม.
2. อุปกรณ์ส่งกำลังเป็นการส่งกำลังแบบไร้รอยต่อสี่สปีด ซึ่งสะดวก ไว และเชื่อถือได้
3. ตั้งค่าในระบบ เกียร์ทั้งหมดใช้เกียร์บด 40Cr ซึ่งมีลักษณะเฉพาะของความแม่นยำในการหมุนสูงและเสียงรบกวนต่ำ
4. เครื่องนี้เหมาะสำหรับเครื่องมือเหล็กความเร็วสูงและการแปรรูปเครื่องมือตัดคาร์ไบด์ของโลหะนอกกลุ่มเหล็ก โลหะสีดำ และวัสดุที่ไม่ใช่โลหะ บนเครื่องสามารถดำเนินการตามกระบวนการต่อไปนี้: การกลึงพื้นผิวด้านในและด้านนอกทรงกระบอกของระนาบ ทุกชนิดของพื้นผิวตะขอ พื้นผิวด้านในและด้านนอกทรงกรวย เกลียว ร่องตัด และการตัด
พารามิเตอร์เครื่อง
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
เส้นผ่านศูนย์กลางการกลึงสูงสุดของที่พักเครื่องมือแนวตั้ง (มม.) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
เส้นผ่านศูนย์กลางโต๊ะทำงาน (มม.) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
ความสูงสูงสุดของชิ้นงาน (มม.) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
น้ำหนักสูงสุดของชิ้นงาน (กก.) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
ช่วงความเร็วในการหมุนของโต๊ะทำงาน (รอบต่อนาที) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
ชุดป้อน |
ไม่จำกัด |
ไม่จำกัด |
ไม่จำกัด |
ไม่จำกัด |
ไม่จำกัด |
ไม่จำกัด |
|
ช่วงการป้อนของที่พักเครื่องมือ (มม./นาที) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
ระยะเคลื่อนที่ของคานขวาง (มม.) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
ระยะเคลื่อนที่แนวนอนของที่พักเครื่องมือ (มม.) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
ระยะเคลื่อนที่แนวตั้งของที่พักเครื่องมือ (มม.) |
450 |
500 |
650 |
750 |
800 |
800 |
|
ขนาดของส่วนของแถบตัด (มม.) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
กำลังมอเตอร์หลัก (กิโลวัตต์) |
11 |
15 |
22 |
15 |
30 |
30 |

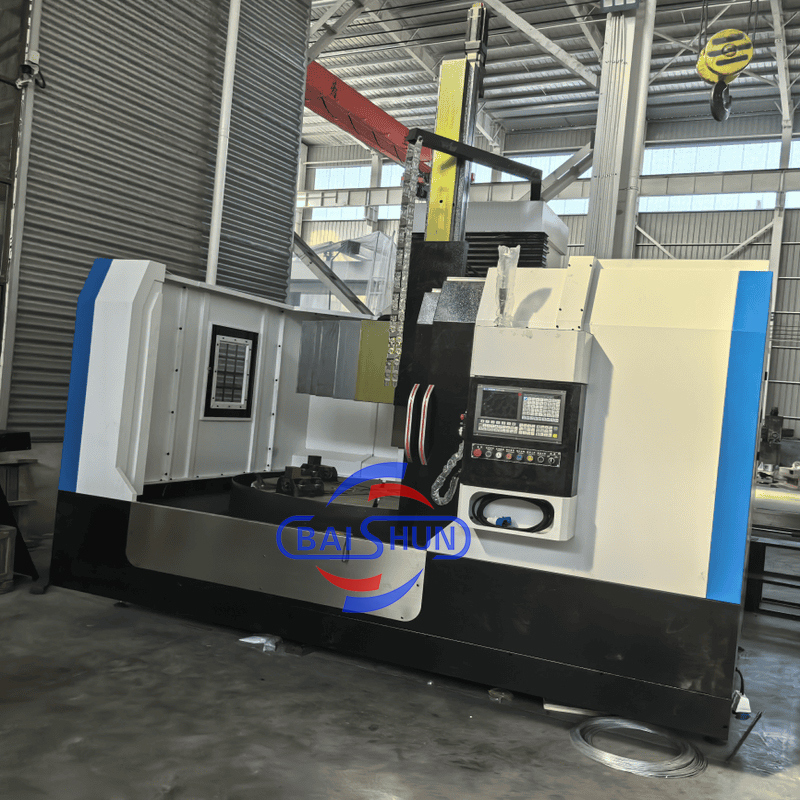

ภาพถ่ายเครื่องจักรโดยละเอียด:
การขนส่งและการจัดส่ง:
สำหรับรายละเอียดและข้อมูลจำเพาะเพิ่มเติม โปรดติดต่อ:
