รายละเอียดสินค้า
Place of Origin: Henan, China
ชื่อแบรนด์: BAISHUN MACHINERY
ได้รับการรับรอง: CE/ISO9001
Model Number: CK5117
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
Minimum Order Quantity: 1 Set
ราคา: negotiable
Packaging Details: Export standard wooden case package or Negotiation with customers
Delivery Time: 45 work days
Payment Terms: L/C, T/T, Western Union
Supply Ability: 20 Set/Sets per Month

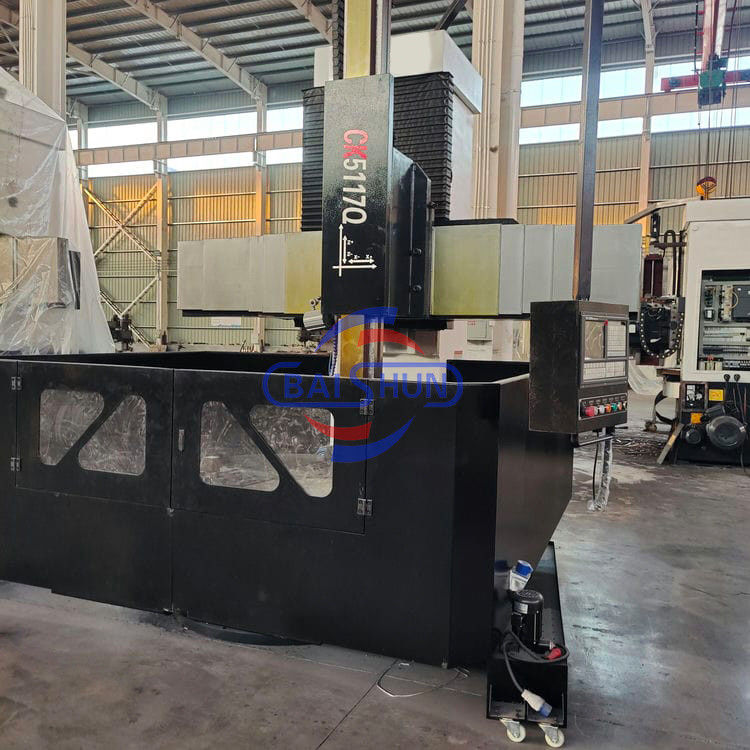

Product name: |
CNC Single Column Vertical Turret Lathe |
Machine type: |
CK5117 |
Max. turning diameter(mm): |
1700 |
Max. height of workpiece(mm): |
1200 |
Worktable size(mm): |
1400 |
Max.weight of workpiece: |
3.2tons |
No. of Spindles: |
Single |
Voltage: |
380V |
Key words: |
Vertical Turret Lathe |
Function: |
Metal turning |
Product name: |
CNC Single Column Vertical Turret Lathe |
Machine type: |
CK5117 |
Max. turning diameter(mm): |
1700 |
Max. height of workpiece(mm): |
1200 |
Worktable size(mm): |
1400 |
Max.weight of workpiece: |
3.2tons |
No. of Spindles: |
Single |
Voltage: |
380V |
Key words: |
Vertical Turret Lathe |
Function: |
Metal turning |
ประเทศจีน ขายร้อน เครื่องหมุน CNC แบบตั้งหลายประการ เหมาะสําหรับการแปรรูปโลหะเหล็ก โลหะไม่เหล็ก และวัสดุที่ไม่เป็นโลหะบางส่วนและสามารถบรรลุการประมวลผลของการหมุนหน้าปลาย, ภายในและภายนอกพื้นผิวกระบอก, ภายในและภายนอกพื้นผิวโค้งกลมและการเจาะ, ขยาย, reaming ของรู. การส่งหลักถูกขับเคลื่อนโดย spindle AC servo มอเตอร์,การเปลี่ยนเกียร์ไฮดรอลิก และการควบคุมความเร็วน้อยกว่าสองเกียร์โต๊ะทํางานเป็นชั๊คเคลื่อนไหวแบบมือ 4 ช่อง
ลักษณะหลัก:
1. CNC lathe สูง, ระบบ CNC ใช้ระบบ Siemens 808D, ทางเลือก: GSK; KND; FANUC. ฯลฯกว้างขวางการแปรรูปสูงสุด 1600mm ถึง 2600mm ของหมุนตั้งเสาเดียวสําหรับชนิด CK5116, มันถูกออกแบบด้วยเส้นกว้างตาราง 1400mm, และความสูงการแปรรูปสูงสุดเป็นมาตรฐานคือ 1200mm.
2อุปกรณ์การส่งส่งคือสี่สปีดที่ไม่หลับ ซึ่งสะดวกสบาย มีความละเอียด และมีความน่าเชื่อถือ
3การติดตั้งในระบบ เครื่องยางทั้งหมดใช้ เครื่องยางบด 40Cr ซึ่งมีลักษณะของความแม่นยําในการหมุนสูงและเสียงต่ํา
4. เครื่องจะเหมาะสําหรับเครื่องมือเหล็กความเร็วสูงและเครื่องมือการตัดคาร์ไบด์การประมวลผลของโลหะไม่เป็นโลหะ, โลหะดําและวัสดุไม่เป็นโลหะ. บนเครื่องสามารถดําเนินการต่อไปนี้:การหมุนพื้นผิวกระบอกภายในและภายนอกของระนาบ; ทุกชนิดของหน้าตะขอ, หน้าโคนภายในและภายนอก, สาย, ช่องตัดและการตัด
ปริมาตรเครื่อง
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
กว้างขวางการหมุนสูงสุดของส่วนวางเครื่องมือตั้ง (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
กว้างโต๊ะทํางาน (มม.) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
ความสูงสูงของชิ้นงาน (มม.) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
น้ําหนักสูงสุดของชิ้นงาน (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
ระยะความเร็วการหมุนของโต๊ะทํางาน (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
รายการอาหาร |
ไม่มีขั้นตอน |
ไม่มีขั้นตอน |
ไม่มีขั้นตอน |
ไม่มีขั้นตอน |
ไม่มีขั้นตอน |
ไม่มีขั้นตอน |
|
ระยะการให้อาหารเครื่องมือที่พัก (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
การเคลื่อนไหวของรังสีข้าม (มม) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
การเคลื่อนที่แนวราบของเครื่องมือ (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
การเคลื่อนไหวด้านล่างของเครื่องมือ (มม.) |
450 |
500 |
650 |
750 |
800 |
800 |
|
ขนาดของส่วนตัด (มม) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
พลังงานเครื่องยนต์หลัก (kW) |
11 |
15 |
22 |
15 |
30 |
30 |
รูปภาพเครื่องยนต์รายละเอียด:
ส่งและส่ง:
สําหรับรายละเอียดและรายละเอียดเพิ่มเติม โปรดติดต่อ:
