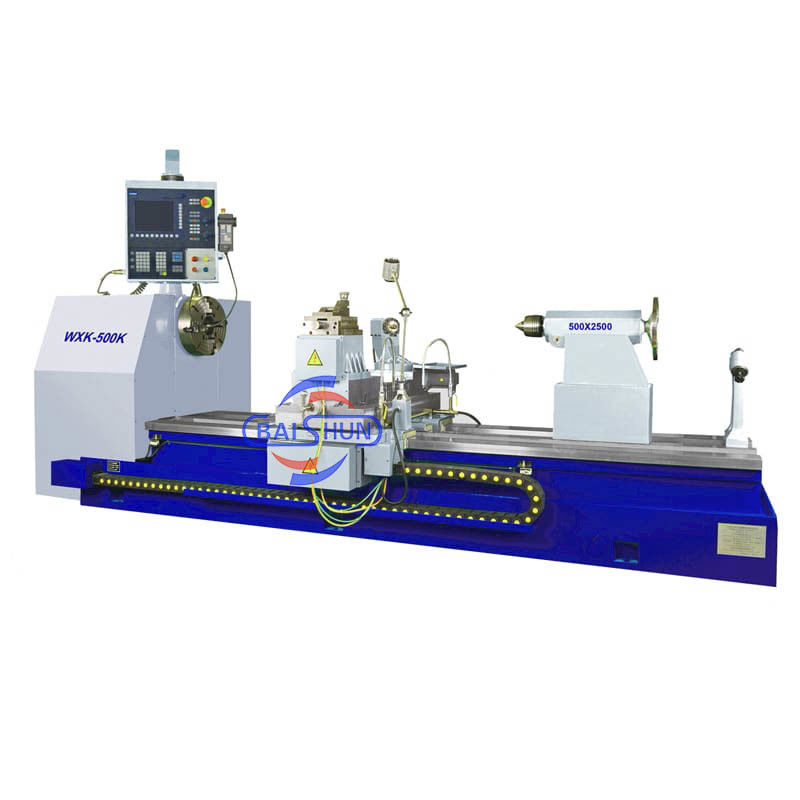

เครื่องตัดและเครื่องหมาย CNC Multifunctional Roller Rib Roll Lathe

รายละเอียดสินค้า

สถานที่กำเนิด: จีน

ชื่อแบรนด์: BAISHUN

ได้รับการรับรอง: CE,ISO

หมายเลขรุ่น: xk-500k

เอกสาร: ใบแสดงผลิตภัณฑ์

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด

ราคา: negotiable

รายละเอียดการบรรจุ: ส่งออกแพคเกจกรณีไม้มาตรฐาน

เวลาการส่งมอบ: 30-35 วันทำการ

เงื่อนไขการชำระเงิน: L/C, T/T, Western Union

สามารถในการผลิต: 50 SET ต่อเดือน

รับราคาที่ดีที่สุด
เน้น:

เครื่องเครื่องหมาย Lathe

,

เครื่องหมุนม้วนหลายฟังก์ชัน

ชื่อสินค้า:
รอลล์ตัดและเครื่องหมายเครื่องหมุน
รุ่น:
xk-500k
Max. สูงสุด Swing Diameter เส้นผ่านศูนย์กลางของสวิง:
500มม
นาที. เส้นผ่านศูนย์กลางของม้วน:
50 มม.
สูงสุด ความยาวของการหมุน:
2500 มม.
หน้าที่:
โรลเลอร์ซี่โครงและทำเครื่องหมาย
การใช้งาน:
ม้วนร่องและทำเครื่องหมาย
รถยนต์:
การควบคุม CNC เต็มรูปแบบ
น้ำหนักเครื่อง:
7300กก
คําสําคัญ:
เครื่องตัดม้วนและเครื่องทำเครื่องหมาย
ชื่อสินค้า:
รอลล์ตัดและเครื่องหมายเครื่องหมุน
รุ่น:
xk-500k
Max. สูงสุด Swing Diameter เส้นผ่านศูนย์กลางของสวิง:
500มม
นาที. เส้นผ่านศูนย์กลางของม้วน:
50 มม.
สูงสุด ความยาวของการหมุน:
2500 มม.
หน้าที่:
โรลเลอร์ซี่โครงและทำเครื่องหมาย
การใช้งาน:
ม้วนร่องและทำเครื่องหมาย
รถยนต์:
การควบคุม CNC เต็มรูปแบบ
น้ำหนักเครื่อง:
7300กก
คําสําคัญ:
เครื่องตัดม้วนและเครื่องทำเครื่องหมาย
เครื่องตัดและเครื่องหมาย CNC Multifunctional Roller Rib Roll Lathe

เครื่องตัดและเครื่องหมาย CNC Multifunctional Roller Rib Roll Lathe



คําอธิบายสินค้า



XK-500KZ เครื่องบด CNC ความแม่นยําสูง มีข้อดีของอัตโนมัติระดับสูง ความแม่นยําในการประมวลผลสูง ประสิทธิภาพการตัดสูง การทํางานที่ปลอดภัยและน่าเชื่อถือ เป็นต้นเครื่องมือเครื่องสามารถจบการบด, สล็อตกระโดดและอักษรในหนึ่ง clamping, และไม่จําเป็นต้อง clamping รุ่นสองของ roller.ความกว้างของเตียงต้องถึง 910mm และความกว้างของเต้าม้าคือ 810mm, ซึ่งรับประกันว่าเครื่องมือมีความแข็งแรงที่เพียงพอและความต้านทานต่อการสั่นสะเทือนทั้งหมดเพื่อเหมาะสําหรับการบดแหวนม้วนคาร์บิดตองเฟสเทนความแข็งแรงสูง และม้วนเหล็กความเร็วสูงและม้วนประกอบ. The longitudinal movement of the large slide of the machine tool is equipped with a locking mechanism to ensure that there is no waste groove caused by center offset when processing high-hardness rollers or performing large cuttingหน่วยบดเครื่องตัดบินและหน่วยบดเครื่องสวิงถูกติดตั้งเทียบกับกันและกันและทั้งสองไม่ขัดขวางกันและกัน



การแปลงฟังก์ชันการบดและการเขียนตัวอักษรสามารถทําได้โดยไม่ต้องแยกและประกอบชิ้นส่วน และไม่จําเป็นต้องเปลี่ยนไฟฟ้ากลไกการตัดบินส่งพลังงานไปยังหมุนหัวการบดเครื่องตัดบินผ่านเกียร์พื้นที่ความแม่นยํา 5 ระดับไม่มีช่องว่าง (เกียร์คือเกียร์พื้นที่ระดับ P5, และความแข็งของผิวฟันคือ HRC52-55) เพื่อเพิ่มแรงหมุนผลิตเพื่อให้แน่ใจว่าการบดเส้นขนาดใหญ่เรียบร้อยเนื่องจากลักษณะของเครื่องยนต์สลิปแบบไม่มีช่องว่างความแม่นยําสูง, ความแม่นยําของการส่งที่มั่นคง, พื้นที่สัมผัสใหญ่, ความสามารถในการแบกภาระที่แข็งแรง, และไม่มีการย้ายที่เกี่ยวข้องพื้นผิวเครื่องยนต์ถูกดับด้วยเสียงฉาย เพื่อให้มีความแข็งแรงบนผิวฟันสูงและทนทานการสวมใส่.



สถานการณ์การเลื่อมที่ดีสามารถทําให้ผิวฟันไม่ง่ายที่จะสวมใส่เป็นเวลานานและแรงปั่นการส่งขนาดใหญ่ ซึ่งยังสามารถรับประกันอายุการใช้งานของเครื่องมือได้(ฉากฉากล่าสุดของโครงสร้างเครื่องตัดบินถูกแนบไว้ในหน้าสุดท้าย) เตียงเครื่องมือของเครื่องจักรมีอายุหรือ annealed ทั้งหมด, และรถเลนนําถูกรักษาด้วยความถี่ระดับความถี่กลางเพื่อบรรลุ HRC48°-52° เพื่อปรับปรุงความทนทานต่อการสกัดของพื้นผิวของมันสายทางนําอาหารแนวราบใช้สายทางนําเส้นลวดเพื่อลดความอ่อนแอของการขัดแย้งและปรับปรุงความแม่นยําของการเคลื่อนไหวภายใต้การใช้งานปกติ เส้นตรงได้รับการรับประกันว่าจะไม่เสียเวลา 10 ปี รีลได้รับการรับประกันว่าจะไม่เสียเวลา 10 ปีแกนฉลากและการบดรับใช้ spindle ไฟฟ้า (ตามความต้องการของโรงงานของเรา: ความแข็งแรงเพียงพอ, ความแข็งแรงที่เท่าเทียมกัน, การ dissipate ความร้อนที่ดี, การตั้งค่าสูง) เพื่อติดตั้งโดยตรงโดยไม่ต้องเชื่อมต่อเกินและสามารถฉลากได้ตามความต้องการบนม้วนของวัสดุที่แตกต่างกัน.



ลักษณะหลัก:

1การคัดกรอง (ฟังก์ชันพื้นฐาน)

เครื่อง CNC สามารถขีดขีดขาสําหรับแท่งเหล็กบิดรูปแบบที่มีมาตรฐานทั้งหมด เครื่อง CNC ใช้ 4 มอเตอร์เซอร์เวอร์

แกน X: notch tool feed ต่อไปหรือหันหลัง

แกน Y: การหมุนม้วนด้วยอุปกรณ์ที่ใช้

แกน Z: เครื่องมือฉีกหมุนบนพื้นที่เรียบด้วยการขับเคลื่อนเกียร์

แกน: เครื่องมือเลื่อนจากซ้ายไปขวามือ



2การตรา (หน้าที่พื้นฐาน)

เครื่อง CNC สามารถทําเครื่องหมายบนพื้นผิวของม้วน

การตรา cutter กินไปข้างหน้าหรือหันหลังและเคลื่อนไหวจากซ้ายไปขวา

แกน x: อุปกรณ์ฉลาก Feed ต่อไปหรือหันกลับ

แกน Y: การหมุนม้วนด้วยอุปกรณ์ที่ใช้

แกน: เครื่องมือ notch ขับจากซ้ายไปขวามือ

แกน S: ความเร็วสูงของการหมุนของหมุนตัดเครื่องหมาย

รายละเอียดเทคนิค



รายละเอียด WXK-500C WXK-500K
กว้างสูงสุดของม้วนการประมวลผล 500 มม. 500 มม.
กว้างขั้นต่ํา 50 มม. 50 มม.
ความยาวสูงสุดของม้วนการประมวลผล 2500 มม. 2500 มม.
ความยาวสูงสุดของพื้นผิวม้วนที่แปรรูป 1800 มม. 1800 มม.
ข้อมูลเฉพาะเจาะจงของช่องแหลมประปาที่แปรรูป Φ 6 ~ 50 Φ 6 ~ 50
มุม B ของช่องลวดครึ่งเดือนที่ปรุง อะไรก็ตาม /
สัตว์กระโดด อะไรก็ตาม /
ความเร็วการเคลื่อนไหวด้านข้าม (แกน X) 0~6000mm/นาที /
ความเร็วหมุนของชิ้นงาน (แกน Y) 0 ~ 30 รอบ / นาที 0 ~ 30 รอบ / นาที
ความเร็วในการบดเครื่องตัดบิน (แกน A) 0 ~ 600 รอบ / นาที 0 ~ 600 รอบ / นาที
รุ่นเครื่องยนต์หัวฉลาก ความเร็วเฉพาะ

D85

24000 รอบ / นาที

D85

24000 รอบ / นาที

มอเตอร์ปั๊มเย็น AB25-90W AB25-120W
ระบบควบคุม ซีเมนส์ 808D ซีเมนส์ 808D
พลังงานระดับเซอร์โวโมเตอร์ แกน X 1.75kw แกน X 1.75kw
แกน Y 2.5kw แกน Y 2.5kw
แกน Z 1.75kw แกน Z 1.75kw
หมุน 3.5kw หมุน 3.5kw
จํานวนโปรแกรมขั้นต่ํา 0.001 มิลลิเมตร 0.001 มิลลิเมตร
รูปแบบชัค สี่เล็บ 400 มิลลิเมตร สี่เล็บ 400 มิลลิเมตร



รูปภาพเครื่องจักรเพิ่มเติม


เครื่องตัดและเครื่องหมาย CNC Multifunctional Roller Rib Roll Lathe

เครื่องตัดและเครื่องหมาย CNC Multifunctional Roller Rib Roll Lathe

เครื่องตัดและเครื่องหมาย CNC Multifunctional Roller Rib Roll Lathe

เครื่องตัดและเครื่องหมาย CNC Multifunctional Roller Rib Roll Lathe

ข้อดี:



เราสามารถให้บริการ 7x24 ชั่วโมงออนไลน์บริการล่วงหน้าการขาย บริการติดตามการสั่งซื้อวิศวกร และบริการดําเนินการจัดส่งโลจิสติก และยังสามารถให้บริการติดตั้งมีประสบการณ์มากกว่า 15 ปีในตลาดต่าง ๆเราสามารถช่วยลูกค้าให้สําเร็จในการดําเนินการจากการซื้อกินค้าไปยังการชําระสินค้า



ข้อดีของเรา

1: มีการรับรอง CE, ISO

2: ติดตามการผลิตอย่างครบถ้วน

3: วิศวกรมืออาชีพสามารถรับประกันคุณภาพสูงสุด

4: ผู้ให้บริการมากกว่าเป็นทางเลือก รับประกันราคาที่ต่ําที่สุดและการแข่งขันของคุณ

5: พนักงานขายที่มีประสบการณ์มากกว่า 10 ปี จะตอบคําถามก่อนและหลังการขายของคุณ

6: การผลิต OEM สามารถตอบสนองความต้องการของลูกค้า

7มี MOQ ต่ํา (1 ชิ้น)

8. การสนับสนุนทางเทคนิค 24 ชั่วโมง



ระยะเวลาการรับประกัน:
ระหว่างระยะเวลาการรับประกัน (หนึ่งปี) หากคุณมีชิ้นส่วนที่แตกเพราะปัญหาคุณภาพ เราจะจัดส่งให้คุณฟรีโดย Express
นอกระยะเวลาการรับประกัน หากคุณมีคําถามใด ๆ คุณสามารถติดต่อเรา เราจะให้บริการที่ดีที่สุดของเราให้คุณเหมือนปกติ
1บริการสนับสนุนทางเทคนิคออนไลน์
2บริการไฟล์เทคนิค
3วิดีโอการทํางานของเครื่อง
4บริการฝึกอบรมในสถานที่
5บริการเปลี่ยนและซ่อมแซมอะไหล่
6คําถามทั้งหมดจะถูกตอบภายใน 24 ชั่วโมง
