รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: BAISHUN
ได้รับการรับรอง: ISO
หมายเลขรุ่น: คิวเค1353
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: USD 66000-78000/Set
รายละเอียดการบรรจุ: แพคเกจพาเลทและกล่องไม้
เวลาการส่งมอบ: ภายใน 45 วัน
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union
สามารถในการผลิต: 20/เดือน
ชื่อสินค้า: |
เครื่องกลึงเกลียวท่อ CNC แบบประหยัด |
รุ่น: |
คิวเค1353 |
Max. สูงสุด Swing Diameter Over Bed เส้นผ่านศูนย์กลางสวิงเหนือเตียง: |
1250มม |
เส้นผ่านศูนย์กลางสูงสุดของเกลียว: |
525มม |
แกนเจาะ: |
540มม |
ความกว้างของเตียง: |
755มม |
คําสําคัญ: |
เครื่องหมุนท่อน้ํามัน |
หน้าที่: |
การตัดสกรูท่อ |
พลัง: |
30Kw |
น้ำหนักเครื่อง: |
18 ตัน |
ชื่อสินค้า: |
เครื่องกลึงเกลียวท่อ CNC แบบประหยัด |
รุ่น: |
คิวเค1353 |
Max. สูงสุด Swing Diameter Over Bed เส้นผ่านศูนย์กลางสวิงเหนือเตียง: |
1250มม |
เส้นผ่านศูนย์กลางสูงสุดของเกลียว: |
525มม |
แกนเจาะ: |
540มม |
ความกว้างของเตียง: |
755มม |
คําสําคัญ: |
เครื่องหมุนท่อน้ํามัน |
หน้าที่: |
การตัดสกรูท่อ |
พลัง: |
30Kw |
น้ำหนักเครื่อง: |
18 ตัน |

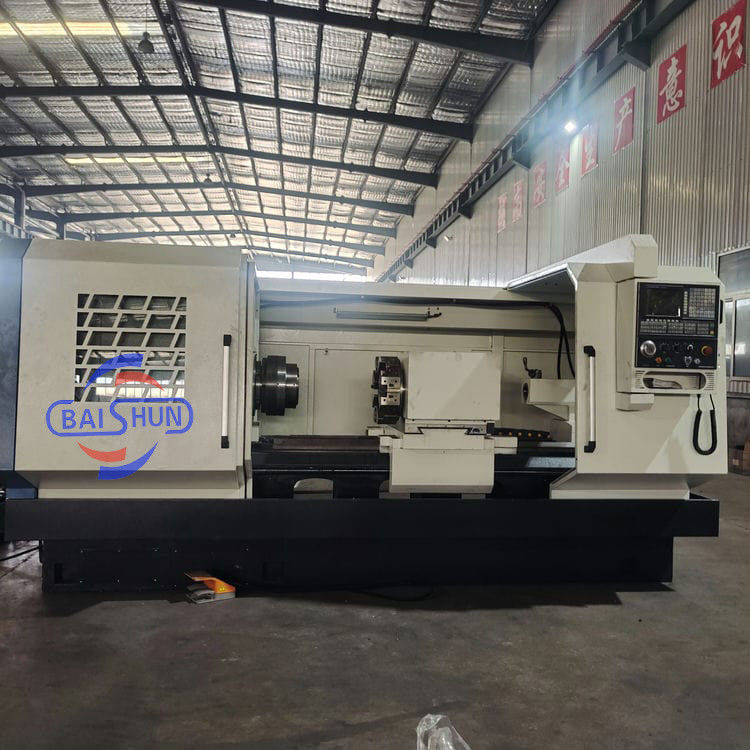

ประเทศจีน ขนาดใหญ่เจาะเส้นใย อัตโนมัติ CNC ท่อ threading เครื่อง lathes ประหยัด
คําอธิบายสินค้า:
เครื่องบดท่อ CNC ซีรี่ย์ QK เป็นเครื่องบดท่อ CNC ที่มีประสิทธิภาพสูง มีความแม่นยําสูง มีการควบคุมแบบต่อเนื่อง 2 พิกัดเครื่องมีพลังงานสูง, ความแข็งแรงที่ดี, สามารถตัดเส้นตรง, oblique, กระบวน, ชาย, นิ้ว, และมีฟังก์ชันหลากหลาย เช่น การชดเชยรัศมีปลาย. เครื่องมีความแข็งแรงสูงและพลังงานสูง.มันเป็นแม่นยําสูงและมีประสิทธิภาพสูงเครื่องแปรรูปเส้นท่อเครื่องใช้กล่องเกียร์อัตราการส่งสูงและมอเตอร์ขับเคลื่อนหลัก AC ที่มีพลังงานสูง ทําให้หมุนสามารถบรรลุได้ถึง 3080Nm ของทอร์คผลิตการแปรรูปเส้นภายในโดยตรง. ปรับปรุงประสิทธิภาพการประมวลผล. มันสามารถใช้สําหรับการแปรรูปหยาบและการแปรรูปสําเร็จรูปของชิ้นส่วนเครื่องจักรกล, โดยเฉพาะอย่างยิ่งเหมาะสําหรับน้ํามัน, การทําเหมืองแร่, เครื่องจักรและอุตสาหกรรมอื่น ๆ,สําหรับประสิทธิภาพสูงการแปรรูปขนาดใหญ่และความละเอียดสูงของชิ้นส่วนหมุน
ลักษณะ:
1เครื่อง: การออกแบบการบูรณาการทางกลและไฟฟ้า โครงสร้างที่ทันสมัย การวางแผนที่สมเหตุสมผล รูปทรงสวยงาม การใช้เตียงบูรณาการ ความแข็งแรงและความมั่นคงที่ดีระบบปรับน้ํามันอัตโนมัติของเครื่อง.
2.สปินด์: หมุนหมุนใช้หมุน P5 เกรด; กระโดดหมุนหมุน ≤0.01mm, ความแม่นยําคง.
3.เครื่องมือที่พัก: เครื่องมือที่พักรับใช้ Shenyang เครื่องมือไฟฟ้าที่พัก, แรงล็อคสามารถถึง 28KN.
4การเคลื่อนไหว: แกน X / Z ของเครื่องรับรองคู่สกรูลูกที่ผลิตโดย Shandong ซึ่งมีความแม่นยําการเคลื่อนไหวที่ดีและลักษณะไดนามิก
5ระบบ: GSK เป็นมาตรฐาน และเป็นตัวเลือก: SIEMENS; FANUC; ฯลฯ
6หัว: โครงสร้างความเร็วแปรของหัวของชุดของเครื่องจักรนี้นําการสลับมือ
ข้อมูลการใช้งาน:
| รุ่น | หน่วย | QK1325 | QK1327 | QK1332 | QK1335 | QK1353 | QK1363 | |
| ระบบ CNC | / |
การตั้งค่าแบบมาตรฐาน: GSK980TDi ไม่จําเป็น: FANUC; SIMENS;KND; เป็นต้น |
||||||
| แม็กซ์ เดย์ โยนไปนอน | mm | 800 | 800 | 800 | 1000 | 1250 | 1400 | |
| แม็กซ์ ไดอาร์ส โชว์ข้ามสไลด์ | mm | 480 | 480 | 480 | 610 | 860 | 950 | |
| ความยาวสูงสุดของชิ้นงาน | mm | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| ระยะการหมัดท่อ | mm | 70-250 | 70-275 | 80-320 | 150-350 | 350-525 | 450-625 | |
| ความกว้างของเตียง | mm | 600/650 | 755 | 755 | 755 | 755 | 755 | |
| ช่องเจาะหมุน | mm | 255 | 280 | 325 | 360 | 540 | 640 | |
| ความสูงของศูนย์กลางสปินด์ | mm | 400 | 400 | 400 | 500 | 625 | 700 | |
| พลังงานของมอเตอร์สปินด์ | mm | 11 | 15 | 15 | 22 | 30 | 30 | |
| โหมดความเร็วของสปินด์ | / | สองเกียร์ ขั้นต่ําในเกียร์ | ||||||
| ระยะความเร็วของสปินด์ | r/min |
(L):15-100 (H):100-350 |
(L):20-100 (H):100-300 |
(L):20-130 (H):100-300 |
(L) 30-130 (H): 65-260 |
(L):20-80 (H): 55-220 |
(L) 15-65 (H): 65-120 |
|
| Max.traverse ของ X/Z | mm |
X:420 Z:1250 |
X:420 Z:1250 |
X:420 Z:1250 |
X:450 Z:1250 |
X:650 Z:1250 |
X:750 Z:1250 |
|
| X/Z เร็ว | mm/min | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | |
| ผงหาง | กว้าง | mm | 100 | 100 | 100 | 160 | 160/260 | 160/260 |
| การเดินทาง | mm | 250 | 250 | 250 | 300 | 300 | 300 | |
| หนา | โมร์ส NO6 | โมร์ส NO6 | โมร์ส NO6 | โมร์ส NO6 | โมร์ส NO6 | โมร์ส NO6 | ||
| ปราสาท | รุ่น | HAK21240 | HAK21300 | SLD170A04N | SLD170A04N | SLD170A04N | SLD170A04N | |
| จํานวนสถานีเครื่องมือ | สูง 4 สถานี | |||||||
| ขนาดของเครื่องมือ | mm | 32x32 | 32x32 | 32x32 | 32x32 | 32x32 | 32x32 | |
| ระยะเวลาการชี้อัตราการใช้งานของหอก | s | 2.6 | 2.6 | 5.6 | 5.6 | 5.6 | 5.6 | |
| ชัค | K11-500 ชั๊กปากสาม | K72-780 4 ช่องคาน | K72-780 4 ช่องคาน | K66-780 ชัคไฟฟ้าสี่ช่องคาน | K66-780 ชัคไฟฟ้าสี่ช่องคาน | K66-780 ชัคไฟฟ้าสี่ช่องคาน | ||
| ความแม่นยําในการตั้งตําแหน่ง | mm | 0.020 | 0.020 | 0.020 | 0.020 | 0.040 | 0.040 | |
| ความแม่นยําในการตั้งตําแหน่งใหม่ | mm | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 | |
| น้ําหนักของเครื่อง | T | 6.5/7.2 | 8 | 10 | 10 | 18 | 19 | |
รายละเอียดเครื่อง:
