รายละเอียดสินค้า
สถานที่กำเนิด: เฮนาน, จีน
ชื่อแบรนด์: BAISHUN MACHINERY
ได้รับการรับรอง: CE/ISO9001
หมายเลขรุ่น: CK5120
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: negotiable
รายละเอียดการบรรจุ: ส่งออกแบบสแตนดาร์ดกระเป๋าไม้ หรือ การเจรจาต่อรองกับลูกค้า
เวลาการส่งมอบ: 45 วันทําการ
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union
สามารถในการผลิต: 20 ชุด/ชุด ต่อเดือน

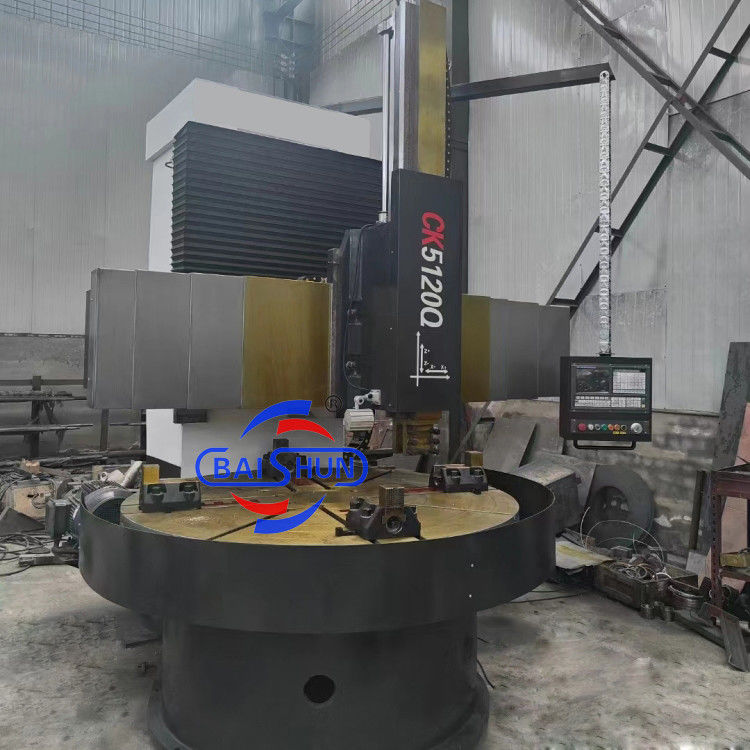

ชื่อสินค้า: |
เครื่องกลึงซีเอ็นซีแนวตั้งเสาเดี่ยว Ck5120 |
ประเภทเครื่อง: |
CK5120 |
Max. สูงสุด turning diameter(mm) เส้นผ่านศูนย์กลางการหมุน (มม.): |
2543 |
Max. สูงสุด height of workpiece(mm) ความสูงของชิ้นงาน (มม.): |
1200 |
ขนาดโต๊ะทำงาน (มม.): |
1800 |
น้ําหนักของชิ้นงานสูงสุด: |
5 ตัน |
จำนวนแกนหมุน: |
เดี่ยว |
โวลเตชั่น: |
380v |
คําสําคัญ: |
เครื่องกลึงแนวตั้ง |
หน้าที่: |
การกลึงโลหะ |
ชื่อสินค้า: |
เครื่องกลึงซีเอ็นซีแนวตั้งเสาเดี่ยว Ck5120 |
ประเภทเครื่อง: |
CK5120 |
Max. สูงสุด turning diameter(mm) เส้นผ่านศูนย์กลางการหมุน (มม.): |
2543 |
Max. สูงสุด height of workpiece(mm) ความสูงของชิ้นงาน (มม.): |
1200 |
ขนาดโต๊ะทำงาน (มม.): |
1800 |
น้ําหนักของชิ้นงานสูงสุด: |
5 ตัน |
จำนวนแกนหมุน: |
เดี่ยว |
โวลเตชั่น: |
380v |
คําสําคัญ: |
เครื่องกลึงแนวตั้ง |
หน้าที่: |
การกลึงโลหะ |
ระยะใช้งานของ CK5120
เครื่องนี้ใช้ในเครื่องมือตัดเหล็กความเร็วสูงและเครื่องมือตัดคาร์ไบด์, การประมวลผลทุกชนิดของโลหะเหล็ก, โลหะไม่เหล็กและบางวัสดุที่ไม่ใช่โลหะ
โครงสร้างของ CK5120
1, การจัดทําทั่วไป
เครื่องมือเครื่องจักรโดยหลัก ๆ โดยตาราง, ฐานตาราง, คอลัมน์, ราง, ภาพกรอบมีดแนวตั้ง. ฐานเครื่องมือเครื่องจักรใช้ HT250 เหล็กเหล็กเหล็ก, การใช้กระบวนการทรายเรซิน, ท่อหลังจากที่เผาไหม้,การแปรรูปแบบแบบหยาบคายหลังจากการรักษาการแก่ (การแก่เทียมและการแก่ด้วยการสั่น). การโยนคุณภาพและเชื่อถือได้โดยไม่มีรอยแตก, ช่องโป่ง, การสับสับและเนื้อเยื่อปากสีขาว, โหลดโดยไฟ stew,การรักษาความแก่ ด้วยองค์กรที่มั่นคง เพื่อให้แน่ใจว่าการใช้เครื่องจักรในช่วงความมั่นคงของสินค้า ใบรับรองคุณภาพ เพื่อให้รายงานการวิเคราะห์องค์ประกอบเคมีของเหล็กหลอม, การรักษาความร้อน รายงานและการรักษาความร้อนอุณหภูมิโค้งเวลา
2หน่วยขับขี่หลัก
เครื่องขับเคลื่อนหลัก เครื่องยนต์หลัก ผ่านกล่องเกียร์ 16 แรงในการแปลงความเร็วเกียร์ในกล่องถูกดับและดินเพื่อให้แน่ใจว่าการส่งแม่นยําและประสิทธิภาพและลดเสียงและลดการสั่น.
3, โต๊ะทํางาน
โต๊ะประกอบด้วยโต๊ะ, ฐานโต๊ะ, ส่วนประกอบ spindle และกลไกการส่ง, โต๊ะและฐานโต๊ะสําหรับการแปรรูป casting ทั่วไปพื้นผิวการนําโต๊ะถูกปักด้วยแผ่นการนําเหล็กอลูมิเนียมและน้ํามันความดันถูกฉีดระหว่างรางการนําเพื่อสร้างรางความดันแบบไดนามิกดังนั้นตารางมีความสามารถในการบรรทุก, การหมุนแม่นยําสูง
4, ราง
ราศีเคลื่อนขึ้นและลงบนเสา ราศีประกอบด้วยกลไกขับเคลื่อนการขับเคลื่อนมีดกลไก clamping ราศีและอุปกรณ์ไฮดรอลิกติดตั้งชุดของปั๊มน้ํามันเลื่อนอัตโนมัติบนรังตามความต้องการในการปรับน้ํามันบนพื้นผิวของรถไฟ
5กรอบมีดตั้ง
Z-axis, Z-axis โดยการขับเคลื่อนเครื่องยนต์ servo, ผ่านเครื่องลดดาวเคราะห์เพื่อเพิ่มทอร์ค,โดยสวิตช์คลัชไฟฟ้าแม่เหล็กควบคุมสองแกนและล็อคกันและกันเพื่อบรรลุความหลากหลายการประมวลผลที่ซับซ้อน.
6ระบบไฮดรอลิก
ระบบไฮดรอลิกประกอบด้วย: ระบบแรงดันแบบไดนามิกโต๊ะ ระบบการขนส่งการขับเคลื่อนหลัก ระบบการจับแกนและระบบไฮดรอลิก ระบบปรับระดับไฮดรอลิกกราฟมีดตั้งระบบไฮดรอลิกเป็นสิ่งจําเป็น, การหล่อลื่นเครื่องจักร, ความมั่นคงของรถไฟแรงดันแบบไดนามิค, เพื่อรับรองความมั่นคงของระบบไฮดรอลิกและความสามารถในการแลกเปลี่ยน
ปริมาตรเครื่อง
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
กว้างขวางการหมุนสูงสุดของส่วนวางเครื่องมือตั้ง (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
กว้างโต๊ะทํางาน (มม.) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
ความสูงสูงของชิ้นงาน (มม.) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
น้ําหนักสูงสุดของชิ้นงาน (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
ระยะความเร็วการหมุนของโต๊ะทํางาน (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
รายการอาหาร |
ไม่มีขั้นตอน |
ไม่มีขั้นตอน |
ไม่มีขั้นตอน |
ไม่มีขั้นตอน |
ไม่มีขั้นตอน |
ไม่มีขั้นตอน |
|
ระยะการให้อาหารเครื่องมือที่พัก (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
การเคลื่อนไหวของรังสีข้าม (มม) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
การเคลื่อนที่แนวราบของเครื่องมือ (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
การเคลื่อนไหวด้านล่างของเครื่องมือ (มม.) |
450 |
500 |
650 |
750 |
800 |
800 |
|
ขนาดของส่วนตัด (มม) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
พลังงานเครื่องยนต์หลัก (kW) |
11 |
15 |
22 |
15 |
30 |
30 |
รูปภาพเครื่องยนต์รายละเอียด:
ส่งและส่ง:
เราเป็นผู้ผลิตเครื่องย้อมขายตรง ไม่ใช่บริษัทค้า
ซึ่งหมายความว่า เราสามารถนําเสนอราคาที่ดีที่สุดให้คุณ
ขอต้อนรับ ติดต่อเราได้เลย:)
โทร/Whatsapp: +86 18003851898 (นางสาวโดร่า)
