รายละเอียดสินค้า
Place of Origin: Henan, China
ชื่อแบรนด์: BAISHUN
ได้รับการรับรอง: ISO
Model Number: VMC1580
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
Minimum Order Quantity: 1 set
ราคา: negotiable
รายละเอียดการบรรจุ: ส่งออกกรณีไม้มาตรฐานหรือตามความต้องการของลูกค้า
Delivery Time: 45 work days
เงื่อนไขการชำระเงิน: T/T, L/C, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 50 ชุด/ชุด ต่อเดือน
ชื่อสินค้า: |
ศูนย์เครื่องจักรกลแนวตั้ง |
ประเภทเครื่อง: |
vmc1580 |
ขนาดโต๊ะ (มม.): |
1700*800 |
ความจุสูงสุดของโหลด: |
1500กก |
สปินด์เทอร์: |
บีที50 |
การเดินทางของ XYZ-aixs: |
1500*800*700มม |
กำลังมอเตอร์แกนหมุน (กิโลวัตต์): |
15KW |
Tool numbers: |
24pces |
Application: |
Metalworking |
Keywords: |
High Precision Vertical Machining Center |
ชื่อสินค้า: |
ศูนย์เครื่องจักรกลแนวตั้ง |
ประเภทเครื่อง: |
vmc1580 |
ขนาดโต๊ะ (มม.): |
1700*800 |
ความจุสูงสุดของโหลด: |
1500กก |
สปินด์เทอร์: |
บีที50 |
การเดินทางของ XYZ-aixs: |
1500*800*700มม |
กำลังมอเตอร์แกนหมุน (กิโลวัตต์): |
15KW |
Tool numbers: |
24pces |
Application: |
Metalworking |
Keywords: |
High Precision Vertical Machining Center |

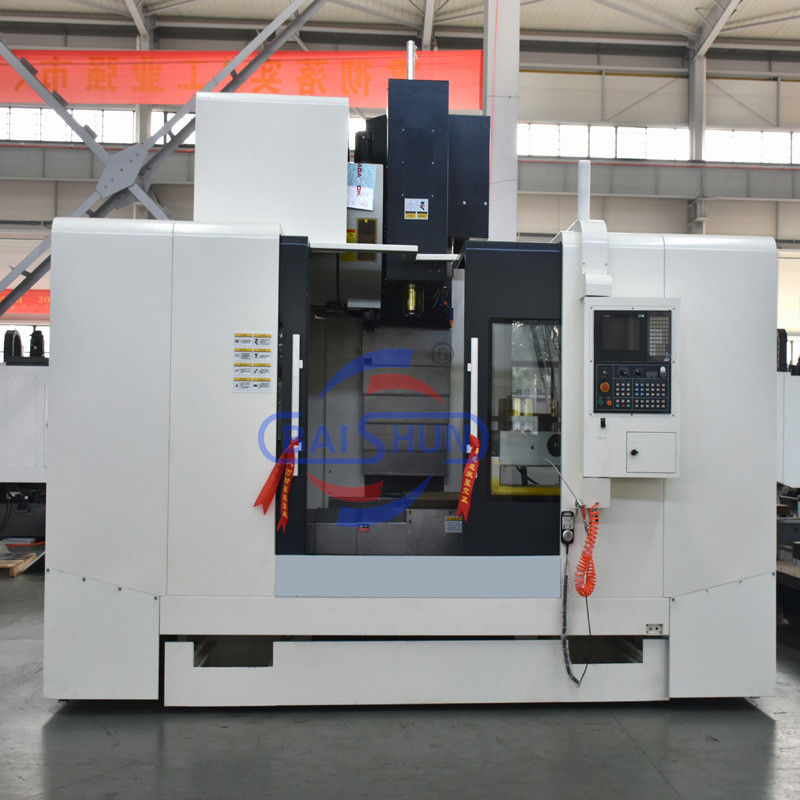

VMC1580 เครื่องบด CNC 3 แกน ศูนย์แปรรูปตั้ง
ศูนย์บดตั้ง (VMC) เป็นเครื่องบดชนิดหนึ่งที่ใช้กันทั่วไปในอุตสาหกรรมการผลิต เช่น ออโต้, ท้องอากาศ, และอิเล็กทรอนิกส์ปกติใช้ในการผลิตชิ้นส่วนแม่นยําที่มีรูปร่างที่ซับซ้อน, โดยใช้เครื่องมือที่ควบคุมโดยคอมพิวเตอร์ที่หมุนและเคลื่อนไหวตามแกนหลายแกน
1.ส่วนพื้นฐาน, รถขนส่ง, โต๊ะทํางาน, คอลัมน์, กล่องหมุนและส่วนหลักอื่น ๆ ผลิตจากเหล็กเหล็ก HT300; ฐานเป็นโครงสร้างชนิดกล่องและโครงสร้างกระดูกซี่โครงที่คอมพ็อกตัวกันและสมองกันได้ดี ทําให้ความแข็งแรงสูงและความทนต่อการบิดของส่วนพื้นฐาน. A-ประเภทสะพานสเตรทและส่วนใน gridlike ริบอย่างแข็งแรงรับประกันความแข็งแรงและความแม่นยําของ Z-axis แข็งแรงการตัดส่วนพื้นฐานถูกทําจากทรายเรซิน และได้รับการรักษาด้วยการเก่า เพื่อให้มั่นคงในการใช้งานในระยะยาวของเครื่องมือ.
2. X, Y, Z การให้อาหารสามทิศ ใช้สกรูลูกหนังนําขนาดใหญ่แบบใส่ก่อนแบบแหวนภายในสองเหรียญความแม่นยําสูงและความแข็งแรงสูงมอเตอร์ขับเคลื่อนเชื่อมต่อโดยตรงกับสกรูผ่านการเชื่อมต่อยืดหยุ่น. เครื่องยนต์ servo feed ส่งพลังงานโดยตรงไปยังสกรูลูกบอลความแม่นยําสูงโดยไม่ต้องกลับคืน, การรับรองความแม่นยําการตั้งตําแหน่งและการปรับปรุงความพร้อมของเครื่องมือ
| ปริมาตรเทคนิค | VMC650 | VMC850 | VMC1160 | VMC1270 | VMC1580 |
| ขนาดโต๊ะทํางาน ((มม) | 1000*400 | 1000*500 | 1200*600 | 1360*700 | 1700*800 |
| โต๊ะทํางาน max.load ((kg) | 400 | 500 | 800 | 1000 | 1500 |
| T-slot (จํานวน*ความกว้าง*ระยะทาง) | 3-18*120 | 5-18*102 | 5-18x100 | 5-18-122 | 7-22*110 |
| การเดินทาง XYZ-aixs ((mm) | 650*400*550 | 800*500*500 | 1100*600*600 | 1200*700*600 | 1500*800*700 |
| ระยะห่างจากจมูกหมุนไปยังพื้นผิวโต๊ะ ((mm) | 100-700 | 110-610 | 120-720 | 87 - 687 | 160-860 |
| ระยะทางจากศูนย์กลาง spindle ไปยังทางนําเสา ((มม) | 485 | 552 | 650 | 785 | 855 |
| ประเภทการขนส่งสปินด์ | สปินด์เข็มขัด | ประเภทเข็มขัด | ประเภทเข็มขัด | สปินด์เข็มขัด | ประเภทเข็มขัด |
| สปินด์เทนเปอร์ | NT1 ราคา | NT1 ธ อร์ | NT1 ราคาสูง | (7:24) BT 40 φ150 | NT1 การจัดตั้ง |
| ความเร็วของสปินด์ ((r/นาที) | 8000/10000/12000 | 8000/10000/12000 | 8000/10000 | 6000/8000 | 6000/8000 |
| เครื่องยนต์สปินด์ ((kw) | 5.5 | 7.5 | 11 | 7.5/11 | 15 |
| X/Y/Z-aixs การให้อาหารเร็ว ((m/min) | 36/36/36 | 36/36/36 | 363636 | 24/24/18 | 24/24/18 |
| ความเร็วในการตัด ((mm/min) | 1-10000 | 1-10000 | 1-10000 | 1-10000 | 1-10000 |
| เลขเครื่องมือ ((pcs) | 16 | 24 | 24 | 24 | 24 |
| เครื่องมือเปลี่ยนทาง | แบบแขน ATC | แบบแขน ATC | ระบบควบคุมการบินแบบแผ่น | แบบแขน ATC | ระบบควบคุมการบินแบบแผ่น |
| เวลาเปลี่ยนเครื่องมือ | 2 | 2 | 1.8 | 2 | 2 |
| น้ําหนักเครื่องมือสูงสุด ((kg) | 8 | 8 | 8 | 10 | 15 |
| ความยาวเครื่องมือสูงสุด ((มม) | 300 | 300 | 300 | 300 | 300 |
| ความแม่นยําในการตั้งตําแหน่ง ((mm) | ± 0008 | ± 0008 | ± 0008 | ± 0008 | ± 0.008/300 มม |
| ความแม่นยําการตั้งตําแหน่งที่รายงาน (mm) | ± 0005 | ± 0005 | ± 0005 | ± 0005 | ± 0.005/300 มม. |
เราสามารถติดตั้งเครื่องควบคุม CNC ทุกยี่ห้อได้: FANUC Oi-mf; Siemens808D; Siemens 828; Mitsubishi M80;
ยังมีแบรนด์ CNC ของจีนเช่น: HNC808; KND2000mf; GSK980T; ฯลฯ
4 แกนและ 5 แกนเป็นตัวเลือก:
เครื่องขนส่งชิปเป็นตัวเลือก:
Henan Baishun เครื่องจักรกลอุปกรณ์ จํากัด เป็นผู้ผลิตมืออาชีพที่ทํางานเฉพาะสําหรับเครื่องสล็อต เครื่องหมุนตั้ง เครื่องหมุนตั้ง CNC เครื่องหมุนตั้ง CNC เครื่องหมุนแนวราบ CNC เครื่องหมุนม้วน เครื่องหมุนเกียร์ เครื่องกั้นเกียร์ เครื่องก่อเสา เครื่องฉีกเป็นต้น
เราให้ความสําคัญต่อการแลกเปลี่ยนและการร่วมมือทางเทคนิคระหว่างประเทศก่อตั้งสายการผลิตที่ทันสมัยระดับนานาชาติ และฐานทดสอบที่ทันสมัยชั้นหนึ่ง.ยินดีต้อนรับเพื่อนทุกท่านที่มาเยี่ยมและสื่อสารและร่วมมือ!!!
1: มีการรับรอง CE, ISO
2: ติดตามการผลิตอย่างครบถ้วน
3: วิศวกรมืออาชีพสามารถรับประกันคุณภาพสูงสุด
4: ผู้ให้บริการมากกว่าเป็นทางเลือก รับประกันราคาที่ต่ําที่สุดและการแข่งขันของคุณ
5: พนักงานขายที่มีประสบการณ์มากกว่า 15 ปี จะตอบคําถามก่อนและหลังการขายของคุณ
6: การผลิต OEM สามารถตอบสนองความต้องการของลูกค้า
7มี MOQ ต่ํา (1 ชิ้น)
8. การสนับสนุนทางเทคนิค 24 ชั่วโมง
