รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนาน ประเทศจีน
ชื่อแบรนด์: BAISHUN MACHINERY
ได้รับการรับรอง: CE，ISO
หมายเลขรุ่น: CK5225
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: negotiable
รายละเอียดการบรรจุ: 1.ข้างนอกเราจะบรรจุสินค้าด้วยพลาสติก เพื่อป้องกันความชื้น2. นอกของ cnc เครื่องหมุนตั้งจะบรรจุโดยพอลเ
เวลาการส่งมอบ: 30-35 วันทำการ
เงื่อนไขการชำระเงิน: แอล/C, T/T, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 20 ชุด/ชุด ต่อเดือน
Product Name: |
Vertical Metal Turning Lathe |
Max. turning diameter(mm): |
2500 |
Max. height of wok piece: |
1200mm |
Machining Capacity: |
Medium Duty |
No. of Spindles: |
Double |
Positioning Accuracy (mm): |
±0.003 |
Repeatability (X/Y/Z) (mm): |
±0.002 |
Voltage: |
380V |
CNC Control System: |
GSK/SIEMENS/FANUC |
Function: |
Metal turning |
Product Name: |
Vertical Metal Turning Lathe |
Max. turning diameter(mm): |
2500 |
Max. height of wok piece: |
1200mm |
Machining Capacity: |
Medium Duty |
No. of Spindles: |
Double |
Positioning Accuracy (mm): |
±0.003 |
Repeatability (X/Y/Z) (mm): |
±0.002 |
Voltage: |
380V |
CNC Control System: |
GSK/SIEMENS/FANUC |
Function: |
Metal turning |

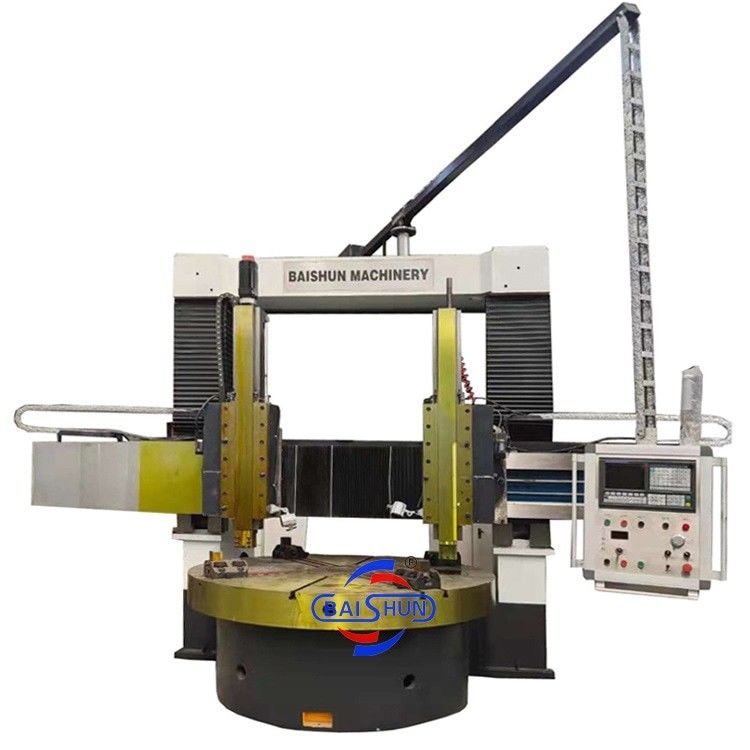

เครื่องหมุนตั้งเสาสองเสา เป็นเครื่องมือที่มีความทันสมัยที่รวมองค์ประกอบทางกล ไฟฟ้า และไฮดรอลิกมันรวมหลักการออกแบบและเทคนิคการผลิตที่ทันสมัยโดยใช้การปรับปรุง CAD และส่วนประกอบที่ทันสมัยจากแหล่งที่มาจากในประเทศและต่างประเทศความแข็งแรงทางสแตตติกและทางไดนามิกสูง, ความสามารถในการแปรรูปที่แม่นยํา, ความสามารถในการบรรทุกภาระหนัก, ประสิทธิภาพ, ความทนทาน, และการทํางานที่น่าเชื่อถือ
โต๊ะทํางาน
โต๊ะทํางานมีพื้นฐานของโต๊ะทํางาน, โต๊ะทํางาน, ส่วน spindle และอุปกรณ์ส่งส่ง. โต๊ะทํางานและพื้นฐานของโต๊ะทํางานเป็นโครงสร้างเหล็กอ่อนทั้งหมด, ยึดถือความแข็งแรงสูงเหล็กอ่อนความเครียดที่มีความแข็งแรงพอ, ความแข็งแรงและความมั่นคงทางความร้อน. หมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุน.
การส่งหลัก
ระบบการส่งหลักของเครื่องคือการส่งแกนตั้ง มันใช้หมุน AC servo มอเตอร์ในการขับเคลื่อนกล่องเกียร์บรรลุการแปลงเกียร์สองเกียร์ทางกล โดยกระบอกสลับที่ผลักกดเกียร์เปลี่ยนดังนั้นโต๊ะทํางานสามารถทําการควบคุมความเร็ว stepless ภายใน 0.63-63r / นาที
กรอบแกนทรี
มันประกอบด้วยเสาตั้งซ้ายและขวาและรั้วเชื่อมต่อ. gantry และฐานโต๊ะทํางานเป็นโครงสร้างประปา. ในส่วนบนของ gantry มีกล่องยกซ้ายและขวาขับโดยมอเตอร์ AC ขยายสองแกน. ผ่านคู่เกียร์, หนอนและเกียร์คู่และ leadscrews สองทํารั้วที่จะทําการยกการเคลื่อนไหวตามทางรถไฟทางนําเสาซ้ายและขวา
ราง
รางรับรองความแข็งแรงสูงและความเครียดต่ํา casting เหล็กที่มีความแข็งแรงและความแข็งแรงเพียงพอ, เพื่อให้แน่ใจว่าความแม่นยําของเครื่องมีความยั่งยืนและความมั่นคงระยะยาว.ราศีคือด้านหน้าของคอลัมน์ตั้ง, และมันทําการเคลื่อนไหวแนวตั้งตามทางนําเสาแนวตั้ง บนด้านหลังของรั้วมี 4 จุด clamping ไฮดรอลิก
| รายละเอียด | หน่วย | CK5225 | CK5231 | CK5240Q | CK5240 |
| กว้างหมุนสูงสุด | mm | 2500 | 3150 | 4000 | 4000 |
| ความสูงของชิ้นงานสูงสุด | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| น้ําหนักสูงสุดของชิ้นงาน | T | 10/20 | 10/20 | 10/20 | 32 |
| กว้างของโต๊ะทํางาน | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| ระยะความเร็วของโต๊ะ | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| ขั้นตอน | 16 | 16 | 16 | 16 | |
| ทอร์คแม็กซ์ของโต๊ะทํางาน | KNm | 63 | 63 | 63 | 100 |
| การเคลื่อนที่เร็วของหัวรถไฟ | mm/min | 4000 | 4000 | 4000 | 4000 |
| การเคลื่อนไหวด้านล่างของหัวรถไฟขวา | ครับ | 35 | 35 | 35 | 40 |
| การเคลื่อนไหวด้านล่างของสายรถไฟทางซ้าย | kn | 30 | 30 | 30 | 30 |
| พลังตัดระยะของหัวรถไฟขวา | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| พลังตัดระยะของหัวรถไฟขวา | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| การเดินทางของแขน | mm | 1000 | 1000 | 1000 | 1250 |
| ส่วนของแขน | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| การหมุนของหัวรถไฟทางซ้ายและขวา | ° | ± 30° | ± 30° | ± 30° | ± 30° |
| ส่วนของเครื่องมือ | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| พลังงานของมอเตอร์หลัก | กว | 55 | 55 | 55 | 75 |
| ขนาดรวม | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
ส่งและส่ง:
สําหรับรายละเอียดและรายละเอียดเพิ่มเติม โปรดติดต่อ:
