รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: BAISHUN
ได้รับการรับรอง: ISO
หมายเลขรุ่น: TCK40
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 SET
ราคา: negotiable
รายละเอียดการบรรจุ: ส่งออกแพคเกจกรณีไม้มาตรฐาน
เวลาการส่งมอบ: 30-35 วันทำการ
เงื่อนไขการชำระเงิน: แอล/C, T/T, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 50 SET ต่อเดือน
Max. สูงสุด Spindle speed ความเร็วแกน: |
เครื่องกลึงซีเอ็นซีแบบเอียงเตียงศูนย์กลึงโลหะ |
กว้างหมุนสูงสุด: |
540มม |
Max. สูงสุด turning diameter over slide เส้นผ่านศูนย์กลางการหมุนเหนือสไลด์ |
270มม |
Max. สูงสุด processing length ความยาวการประมวลผล: |
700มม |
เอ็กซ์ทราเวล: |
220มม |
การเดินทาง Z: |
750มม |
อุตสาหกรรมที่ใช้: |
โรงงานแปรรูปโลหะ |
ความแม่นยำ: |
ความแม่นยำสูง |
สี: |
ปรับแต่ง |
ขนาด: |
2920*1680*2070มม |
Max. สูงสุด Spindle speed ความเร็วแกน: |
เครื่องกลึงซีเอ็นซีแบบเอียงเตียงศูนย์กลึงโลหะ |
กว้างหมุนสูงสุด: |
540มม |
Max. สูงสุด turning diameter over slide เส้นผ่านศูนย์กลางการหมุนเหนือสไลด์ |
270มม |
Max. สูงสุด processing length ความยาวการประมวลผล: |
700มม |
เอ็กซ์ทราเวล: |
220มม |
การเดินทาง Z: |
750มม |
อุตสาหกรรมที่ใช้: |
โรงงานแปรรูปโลหะ |
ความแม่นยำ: |
ความแม่นยำสูง |
สี: |
ปรับแต่ง |
ขนาด: |
2920*1680*2070มม |

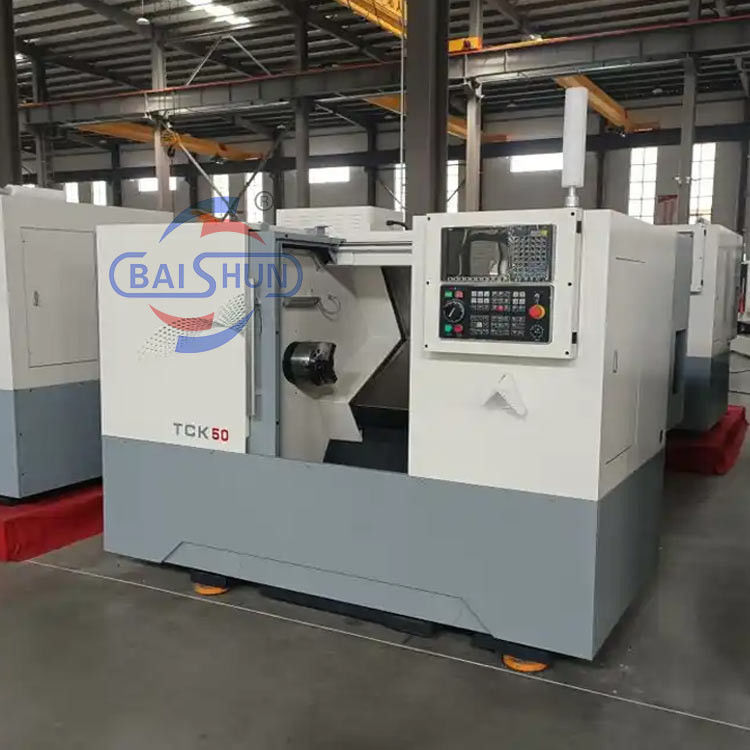

เครื่องหมุนเบดชัน CNC เป็นผลิตภัณฑ์ที่มีคุณภาพสูง ที่เราออกแบบและผลิตขึ้นจากความต้องการของตลาด และประสบการณ์ที่กว้างขวางของโรงงานของเราในการผลิต เครื่องหมุน CNC แบบแนวราบมาหลายปีเครื่องมือนี้มีกว้างสูงสุดของ φ360mm และความยาวสูงสุดของ 500mm สําหรับการแปรรูปเราได้ปรับปรุงเครื่องจักรซีรีส์ TCK50 ด้วยโครงสร้าง mainframe ที่ออกแบบใหม่ และกระบวนการประกอบที่น่าเชื่อถือซีรี่ย์ TCK50 จะกลายเป็นผู้นําในอุตสาหกรรมอย่างแน่นอน. เครื่องหมุนนี้สามารถจัดการกับแกน, ዲስก์, ใย, อาร์ค, คอน, และทั้งพื้นผิวภายในและภายนอกของวัตถุหมุนและ tailstock เพื่อปรับปรุงความมั่นคงโดยรวมในขณะที่ตัดหนักผลลัพธ์คือความแม่นยําของการแปรรูปของพื้นผิววงกลมภายนอกสามารถบรรลุ IT6 ถึง IT7 ระดับ เครื่องมือเครื่องยนต์นี้หลากหลายเหมาะสําหรับอย่างมีประสิทธิภาพขนาดใหญ่และการแปรรูปแม่นยําสูงของชิ้นส่วนหมุนในอุตสาหกรรม เช่น ออโต้, ไฟฟ้า, หมุนและไฮดรอลิก
1การออกแบบร่างกายที่ชัน 30 องศา การรักษาการเก่าสองครั้งของโครงสร้างเตียงเครื่องจักรทั้งหมด ความแข็งแรงสูงและความมั่นคงอย่างแม่นยํา
2. นําเข้าสกรูลูกบอลความแม่นยําและรถไฟทางเส้น, ทําการแปรรูประดับ H.
3หน่วยหมุนแม่นยําสูง ระบบ clamping ไฮดรอลิก เพื่อให้แน่ใจว่าการทํางานอย่างเรียบร้อยของหมุนความเร็วสูง
4โครงสร้างกรอบของเครื่องมือแก๊งเชิงเส้น การซ้ําได้ดี ประสิทธิภาพรวมสูง
5สถานที่ภายในที่มีความเข้มข้น
6. สร้างในด้านหลังอัตโนมัติโครงสร้างขนส่งชิป, การแปลงของสายการผลิตอัตโนมัติหลายในสายที่สมเหตุสมผลมากขึ้น
| ข้อมูลเทคนิคหลัก | หน่วย | TCK550 | TCK40-750 | TCK40-1000 | |
| ขอบเขตของงาน | กว้างหมุนสูงสุดบนเตียง | mm | ¥540 | ¥540 | ¥540 |
| วงกว้างในการหมุนสูงสุดบนสไลด์ | mm | ¥270 | ¥270 | ¥270 | |
| กว้างขั้นสูงสุดในการแปรรูป | mm | 400 บาท | 400 บาท | 400 บาท | |
| ความยาวในการแปรรูปสูงสุด | mm | 700 | 700 | 900 | |
| สปินด์ | ความเร็วสูงสุดของสปินด์ | r/min | 4000 | 4000 | 4000 |
| การออกของสปินด์ | mm | 0.008/300 | 0.008/300 | 0.008/300 | |
| สปินด์ผ่านกระบอก | mm | ¥65 | ¥65 | ¥65 | |
| ความจุของบาร์ | mm | ¥48 | ¥48 | ¥48 | |
| หมุนไฮดรอลิก | นิ้ว | 8 | 8 | 8 | |
| พลังงานของมอเตอร์สปินด์ | kw | 7.5 | 7.5 | 7.5 | |
| โรคสะเก็ดเงิน | การเดินทางในแกน X | mm | 220 | 220 | 220 |
| การเดินทางในแกน Z | mm | 750 | 750 | 1000 | |
| อาหาร | แกน X เคลื่อนที่เร็ว | m/min | 20 | 20 | 20 |
| แกน Z เคลื่อนที่เร็ว | m/min | 20 | 20 | 20 | |
| การตัดอาหาร | mm/min | 1-6000 | 1-6000 | 1-6000 | |
| สายหาง | การลุ้นหาง | mm | 550/คู่มือ | 550/คู่มือ | 800/คู่มือ |
| สล็อตสต็อปหาง | mm | 120 / ไฮดรอลิก / คู่มือ | |||
| คู่มือ | มุมอเนกประสงค์ของรั้วเตียง | เดก | 30 | 30 | 30 |
| ประเภท | เส้นทางนําสาย | เส้นทางนําสาย | เส้นทางนําสาย | ||
| ความแม่นยํา | ความแม่นยําในการตั้งตําแหน่ง | mm | 0.016 | 0.016 | 0.016 |
| ความซ้ํา | mm | 0.008 | 0.008 | 0.008 | |
| อื่นๆ | น้ําหนักของเครื่อง | กก | 3800 | 3800 | 4200 |
| ขนาด | mm | 2920x1680x2070 | 2920x1680x2070 | 3200x1680x2070 | |
