รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: BAISHUN
ได้รับการรับรอง: ISO
หมายเลขรุ่น: B5032
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 SET
ราคา: negotiable
รายละเอียดการบรรจุ: ส่งออกแพคเกจกรณีไม้มาตรฐาน
เวลาการส่งมอบ: 20 วันทําการ
เงื่อนไขการชำระเงิน: T/T, L/C, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 150 ชุด/ชุด ต่อเดือน
ชื่อสินค้า: |
B5032 เครื่องสล็อตโลหะ |
รุ่น: |
B5032 |
ขนาดสูงสุด: |
340มม |
ความยาวช่องสูงสุดของ Ram: |
320มม |
หน้าที่: |
การเซาะโลหะ |
เสียง: |
3kW |
เส้นผ่านศูนย์กลางของโต๊ะ: |
630มม |
สี: |
สีเขียว |
น้ําหนัก: |
3000KG |
แพ็คเกจ: |
ส่งออกกล่องไม้มาตรฐาน |
ชื่อสินค้า: |
B5032 เครื่องสล็อตโลหะ |
รุ่น: |
B5032 |
ขนาดสูงสุด: |
340มม |
ความยาวช่องสูงสุดของ Ram: |
320มม |
หน้าที่: |
การเซาะโลหะ |
เสียง: |
3kW |
เส้นผ่านศูนย์กลางของโต๊ะ: |
630มม |
สี: |
สีเขียว |
น้ําหนัก: |
3000KG |
แพ็คเกจ: |
ส่งออกกล่องไม้มาตรฐาน |
เครื่องสล็อตโลหะแบบตั้งทางกุญแจ B5032 B5020
เครื่องนี้ใช้ในการแปรรูปเครื่องบิน, พื้นแบบ, ที่นั่งที่สําคัญ ect, เหมาะสําหรับการผลิตชิ้นเดียวหรือชุดเล็ก
การส่งหลักคือการเปลี่ยนการเคลื่อนไหวหมุนของเกียร์คันเป็นการเคลื่อนไหวหมุนของแรม
โต๊ะทํางานสามารถตั้ง, ทิศทางและหมุนเคลื่อนไหว, การให้อาหารแบบอัตโนมัติหรืออัตโนมัติ การให้อาหารจะหยุดโดยอัตโนมัติเมื่อโต๊ะทํางานมีปัญหา
เครื่องนี้ถูกออกแบบอย่างดีเป็นมาตรฐาน,การสากล,การเรียงลําดับ,อัตโนมัติ.
เครื่องสล็อตโลหะเป็นเครื่องมือที่เชี่ยวชาญที่ใช้ในการสร้างรูลล์หรือสล็อตในชิ้นงานหรือหมุนบนโต๊ะทํางานขณะที่เครื่องมือการใส่หมุนขึ้นและลงเพื่อตัดช่องที่ต้องการ. เครื่องมือชนิดนี้ใช้กลไกการเคลื่อนไหวเชิงเส้นที่ใช้การเคลื่อนไหวทางด้านล่างของเครื่องมือสล็อตเพื่อสร้างช่องทางและรู
ข้อดีของเครื่องสล็อตโลหะแนวตั้ง
1. โต๊ะทํางานของเครื่องมือมีให้บริการกับสามทิศทางที่แตกต่างกันของอาหาร (ขนาน, ทิศทางและหมุน) ดังนั้นวัตถุทํางานผ่านการ clamping ครั้งหนึ่งพื้นที่หลายส่วนในการแปรรูปเครื่องมือ.
2.กลไกการส่งไฮดรอลิกที่มีการเคลื่อนไหวหมอนเลื่อนและอุปกรณ์อาหารไฮดรอลิกสําหรับโต๊ะทํางาน
3หมอนเลื่อนมีความเร็วเท่ากันในทุกจังหวะ และความเร็วการเคลื่อนไหวของ ram และโต๊ะทํางานสามารถปรับต่อเนื่องได้
4. โต๊ะควบคุมไฮดรอลิกมีน้ํามันการสลับ ram สําหรับกลไกการย้อนกลับน้ํามัน นอกจากไฮดรอลิกและการให้อาหารทางมือภายนอก แม้จะมีเครื่องยนต์เดียวขับขี่ตั้งกระแสกระแสแนวราบและหมุนเร็ว.
5. ใช้อาหารไฮดรอลิกของเครื่อง slotting, คือเมื่อการทํางานที่ผ่านการหมุนย้อนกลับอาหารทันที, ดังนั้นจะดีกว่าเครื่อง slotting แม็กนิคใช้อาหารล้อกลอง.
คําอธิบายของเครื่อง:
| รายละเอียด | หน่วย | B5020 | B5032 | B5040 |
| ขนาดสูงสุด RAM | mm | 220 | 340 | 400 |
| ขนาดความยาวสูงสุดของสล็อต Ram | mm | 200 | 320 | 500 |
| ความถี่การเคลื่อนไหวของ Ram | ครั้ง/นาที | 32.50.80.125 | 20.32.50.80 | 7500 |
| มุมอเนกประสงค์ Ram | ° | 0-8 | 0-8 | 20.32.50.80 |
| ระยะการปรับตั้ง Ram | mm | 230 | 315 | 315 |
| ด้านบนที่วางหัวตัดถึงระยะระหว่างเตียงแขน | mm | 485 | 600 | 0-8 |
| กว้างตาราง | mm | 500 | 630 | 25x40 |
| ระยะทางระหว่างปลายล่างของกรอบเลื่อนกับโต๊ะทํางาน | mm | 320 | 490 | 630 |
| ระยะทางยาวสูงสุดของการเคลื่อนไหวของโต๊ะทํางาน | mm | 500 | 630 | 600 |
| ความยาวในการเคลื่อนย้ายด้านข้ามของโต๊ะทํางาน | mm | 500 | 560 | 690 |
| มุมหมุนสูงสุดของโต๊ะ | ° | 360 | 360 | 620 |
| ระยะการให้พลังงานด้านล่างและด้านล่างของโต๊ะ | mm | 0.08-121 | 0.08-121 | 560 |
| ระยะอาหารหมุนโต๊ะ | mm | 00.052-0.783 | 00.052-0.783 | 0.08-121 |
| พลังงานของมอเตอร์ | kw | 3 | 4 | 4 |
| ความเร็วของเครื่องยนต์ | r/min | 1430 | 960 | 960 |
| น้ําหนักของเครื่อง | กก | 2200 | 3000 | 3700 |
| มิติของกรอบ | mm | 1916*1305*1995 | 2261*1495*2245 |
2290*1525*2485 |

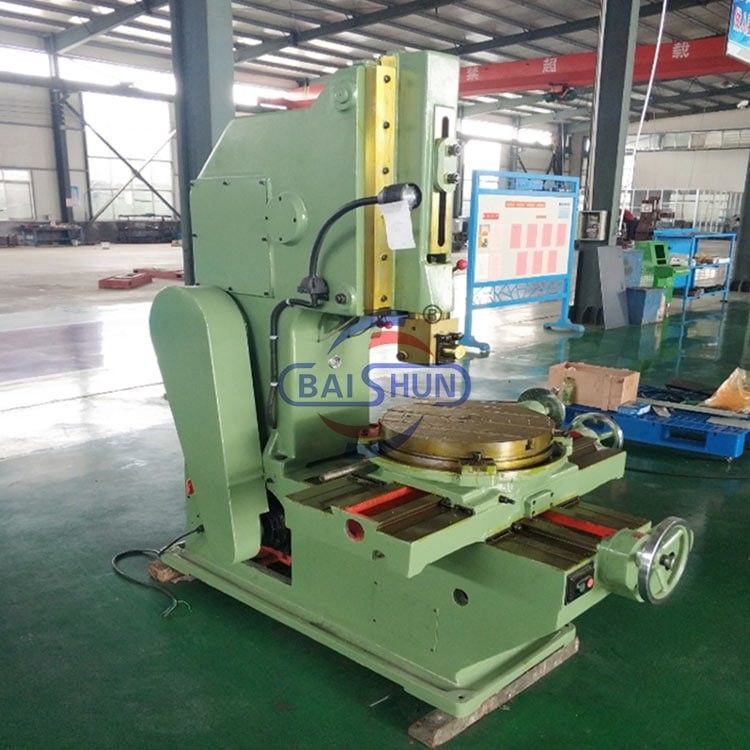

ภาพเครื่อง
