รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนาน ประเทศจีน
ชื่อแบรนด์: Baishun
ได้รับการรับรอง: ISO
หมายเลขรุ่น: CW6180B
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 SET
ราคา: negotiable
รายละเอียดการบรรจุ: ส่งออกแบบสแตนดาร์ดกระเป๋าไม้ หรือ การเจรจาต่อรองกับลูกค้า
เวลาการส่งมอบ: 65 วันทำงาน
เงื่อนไขการชำระเงิน: T/T, L/C, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 20 ชุด/ชุด ต่อเดือน
ชื่อ: |
CW61 Series เครื่องกลึงแนวนอนโลหะอเนกประสงค์สำหรับงานหนัก Torno |
Max. สูงสุด Length of Workpiece (mm) ความยาวของชิ้นงาน (มม.): |
10,000 มม |
ช่วงความเร็วแกนหมุน (รอบต่อนาที): |
4.8 - 640 ร.ป.ม. |
กำลังการตัดเฉือน: |
ภาระหนัก |
ความกว้างของเตียง (มม.): |
600 |
Max. สูงสุด Turned Length (mm) ความยาวเลี้ยว (มม.): |
10,000 มม |
ประเภท: |
แนวนอน |
กำลังมอเตอร์แกนหมุน (กิโลวัตต์): |
11KW |
โวลเตชั่น: |
380V, 50Hz, 3เฟส |
น้ําหนัก (kg): |
9000 กก |
แกนเจาะ: |
105มม |
Max. สูงสุด Swing Diameter (mm) เส้นผ่านศูนย์กลางสวิง (มม.): |
800 มม |
ชื่อ: |
CW61 Series เครื่องกลึงแนวนอนโลหะอเนกประสงค์สำหรับงานหนัก Torno |
Max. สูงสุด Length of Workpiece (mm) ความยาวของชิ้นงาน (มม.): |
10,000 มม |
ช่วงความเร็วแกนหมุน (รอบต่อนาที): |
4.8 - 640 ร.ป.ม. |
กำลังการตัดเฉือน: |
ภาระหนัก |
ความกว้างของเตียง (มม.): |
600 |
Max. สูงสุด Turned Length (mm) ความยาวเลี้ยว (มม.): |
10,000 มม |
ประเภท: |
แนวนอน |
กำลังมอเตอร์แกนหมุน (กิโลวัตต์): |
11KW |
โวลเตชั่น: |
380V, 50Hz, 3เฟส |
น้ําหนัก (kg): |
9000 กก |
แกนเจาะ: |
105มม |
Max. สูงสุด Swing Diameter (mm) เส้นผ่านศูนย์กลางสวิง (มม.): |
800 มม |

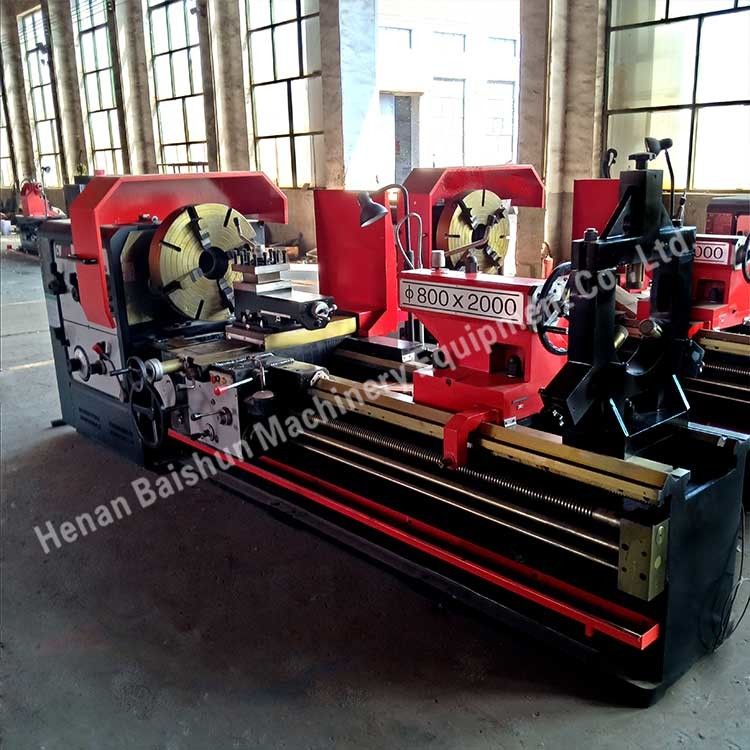

เครื่องหมุนโลหะระดับขอบ CW61 ซีรีย์
เครื่องหมุนแรง CW6150, CW6163, CW61100, CW61125 และ CW61160 เหมาะสําหรับการหมุนหรือแปรรูปชิ้นงานเหล็กและเหล็กเหล็ก และชิ้นส่วนโลหะเหล็กไม่เหล็กขนาดกลางถึงขนาดใหญ่พวกเขาสามารถดําเนินการด้านนอกกระบอกผิวหมุน, ช่องภายในและหน้าปลายหมุน, และหลายเส้นเมตรภายในและภายนอก, นิ้ว, โมดูล, และเส้นกว้าง.เครื่องหมุนพวกนี้มีพลังงานสูงความแข็งแรงสูง และความเร็วในการหมุนที่หลากหลาย ทําให้มันเหมาะสําหรับการหมุนที่เร็วและแรงมาก
1.เตียงโดยใช้เหล็กเหล็กสีเทาคุณภาพสูงถูกทําโดยการพิมพ์ทรายเรซิน, และใช้โครงสร้างทรายประปา, นําโดยใช้สามสี่เหลี่ยมโดยใช้เทคโนโลยีการดับความถี่สูงและการบดความกว้างบนเตียง 1600 มิลลิเมตร ชิปใช้โหมดชิปด้านล่าง
2.สปินด์ที่สนับสนุนโดยสองจุด, หมุนสอยที่มีสปินด์ระดับความแม่นยํา, เครื่องขนส่งหลังจากการดับความถี่สูงและกระบวนการบดสําหรับการแปรรูปและเทคโนโลยีการตัดขอบบนของฟัน, กล่อง spindle ใช้น้ํามันที่แข็งแรงสําหรับการปรับน้ํามัน, spindle หน้าใช้ labyrinth ที่น่าเชื่อถือของสถาบันปิด, สามารถป้องกันการไหลน้ํามันและสิ่งต่างหากใน headstock ได้อย่างมีประสิทธิภาพ.
3ระบบการส่งหลักโดยการหมุนหมุนของหมุนที่ขับเคลื่อนโดยมอเตอร์ DC ระหว่างมอเตอร์หลักและกลไกการส่งที่เชื่อมต่อด้วยการเชื่อมต่อแบบยืดหยุ่น มีคุณสมบัติทางกลที่ดี
4.หางประกอบด้วยส่วนบนของร่างกายและส่วนล่างของร่างกาย. บนส่วนบนของร่างกายได้รับการจัดสรรด้วยหางหางและกลไกการปรับเส้นกลางของหางด้านล่างของร่างกายมีอุปกรณ์มีกลไกการเคลื่อนไหวเร็ว tailstock และกลไกล็อค. Tailstock sleeve ใช้โครงสร้างด้านบนที่ติดตั้ง; sleeve shift รวดเร็วและกลไกการเคลื่อนไหวเร็วของ tailstock sleeve ถูกขับเคลื่อนโดยการขับเคลื่อนมอเตอร์แยก
5.หอคอยที่ใช้ตัวถือแผ่นความดัน แบ่งออกเป็นสามส่วน โดยการขนส่งขนาดใหญ่, ผ่านสไลด์และบล็อกมีดบน, มีความแข็งแรงสูง, ความแข็งแรงสูงและคุณสมบัติอื่น ๆเหมาะสําหรับการตัดหนัก.
6การขยายหน่วยทางรถไฟยนต์วิธีแปะทองแดงหมึกซิงค์แผ่น, กางเกงและการเชื่อมโยงเครื่องมือพกพาที่นั่งรถยนต์
รายละเอียดเครื่อง
| ข้อเทคนิค รุ่น |
CW6163 / CW6263 |
CW6180Q / CW6280Q |
CW6180B / CW6280B |
CW61110Q / CW62110Q |
CW61125Q / CW62125Q |
CW61125B | CW61160B | CW61160 | CW61200 | CW61250 | |||
| กว้างสวิงบนเตียง | 630 มม. | 800 มม. | 800 มม. | 1100 มม. | 1250 มม. | 1250 มม. | 1600 มม. | 1600 มม. | ขนาด 2000mm | 2500 มม. | |||
| กว้างสวิงเหนือรถเข็น/สไลด์ข้าม | 350 มม. | 480 มม. | 480 มม. | 800 มม. | 920 มม. | 860 มม. | 1200 มม. | 1200 มม. | 1600 มม. | ขนาด 2100 มม. | |||
| กว้างสวิงมากกว่าช่องว่าง / เซลล์ | CW6163- ไม่มีช่องว่าง |
CW6180Q- ไม่มีช่องว่าง |
CW6180B- ไม่มีช่องว่าง |
CW61110Q... ไม่มีช่องว่าง |
CW61125Q--ไม่มีช่องว่าง | ไม่มีช่องว่าง |
|||||||
| CW6263- 800 มม. |
CW6280Q- 1000 มม |
CW6280B- 1000 มม |
CW62110Q... 1300 มม. |
CW62125Q--1500 มม. | |||||||||
| ขนาดสูงสุด ความยาวของชิ้นงาน | 1500mm; 2000mm; 3000mm; 4000mm; 5000mm; 6000mm; 8000mm; 10000mm; 12000mm; 14000mm; 16000mm; 18000mm; 20000mm | ||||||||||||
| แม็กซ์ น้ําหนักของชิ้นงาน | 2 ตัน | 2 ตัน | 2.5 ตัน | 2.5 ตัน | 2.5 ตัน | 6 ตัน | 6 ตัน | 16 ตัน | 16 ตัน | 16 ตัน | |||
| กว้างของหลุมสปินด์ | 105 มม. | 105 มม. | 105 มม. | 105 มม. | 105 มม. | 130 มม. | 130 มม. | 130 มม. | 130 มม. | 130 มม. | |||
| ความกว้างของรั้วนําทาง | 550 มม. | 550 มม. | 600 มม. | 600 มม. | 600 มม. | 755 มม. | 755 มม. | 1100 มม. | 1100 มม. | 1100 มม. | |||
| พลังงานเครื่องยนต์หลัก | 11 kw | 11 kw | 11 kw | 11 kw | 11 kw | 22 kw | 22 kw | 22 kw | 22 kw | 22 kw | |||
