รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Baishun
ได้รับการรับรอง: ISO
หมายเลขรุ่น: CW61160
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 SET
ราคา: negotiable
รายละเอียดการบรรจุ: ส่งออกแบบสแตนดาร์ดกระเป๋าไม้ หรือ การเจรจาต่อรองกับลูกค้า
เวลาการส่งมอบ: 55 วันทำงาน
เงื่อนไขการชำระเงิน: T/T, L/C, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 20 ชุด/ชุด ต่อเดือน
Max. สูงสุด Length of Workpiece (mm) ความยาวของชิ้นงาน (มม.): |
10,000 มม |
ช่วงความเร็วแกนหมุน (รอบต่อนาที): |
2 - 200 ร.ป.ม. |
กำลังการตัดเฉือน: |
ภาระหนัก |
แกนเจาะ(มิลลิเมตร): |
105 |
ความกว้างของเตียง (มม.): |
750 |
ประเภท: |
แนวนอน |
กำลังมอเตอร์แกนหมุน (กิโลวัตต์): |
22กิโลวัตต์ |
โวลเตชั่น: |
380V, 50Hz, 3เฟส |
น้ําหนัก (kg): |
15,000 กก |
ชื่อ: |
CW61160B เครื่องหมุนหมุนกลระดับขวามือหนัก |
แกนเจาะ: |
105มม |
Max. สูงสุด Swing Diameter (mm) เส้นผ่านศูนย์กลางสวิง (มม.): |
1600 มม |
Max. สูงสุด Length of Workpiece (mm) ความยาวของชิ้นงาน (มม.): |
10,000 มม |
ช่วงความเร็วแกนหมุน (รอบต่อนาที): |
2 - 200 ร.ป.ม. |
กำลังการตัดเฉือน: |
ภาระหนัก |
แกนเจาะ(มิลลิเมตร): |
105 |
ความกว้างของเตียง (มม.): |
750 |
ประเภท: |
แนวนอน |
กำลังมอเตอร์แกนหมุน (กิโลวัตต์): |
22กิโลวัตต์ |
โวลเตชั่น: |
380V, 50Hz, 3เฟส |
น้ําหนัก (kg): |
15,000 กก |
ชื่อ: |
CW61160B เครื่องหมุนหมุนกลระดับขวามือหนัก |
แกนเจาะ: |
105มม |
Max. สูงสุด Swing Diameter (mm) เส้นผ่านศูนย์กลางสวิง (มม.): |
1600 มม |

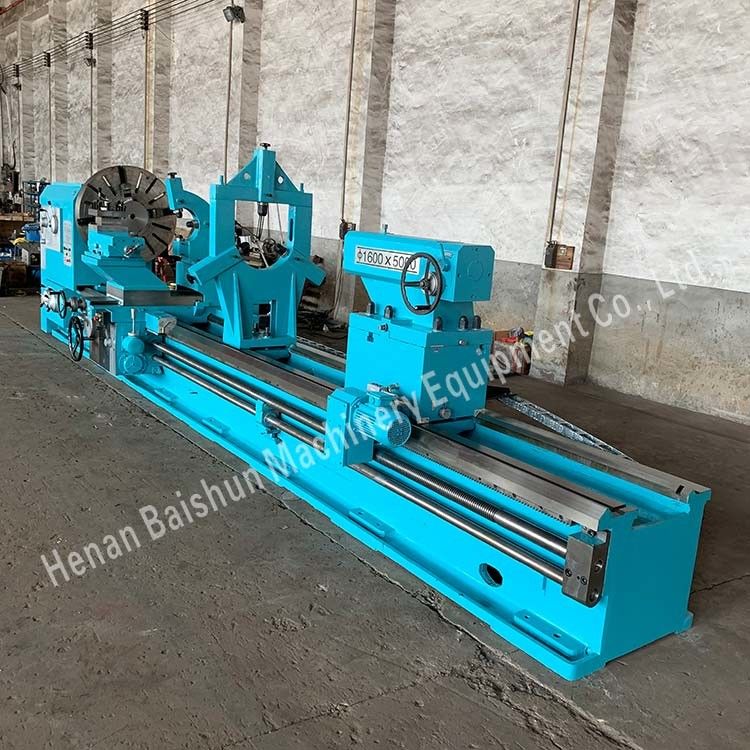

CW61160B เครื่องหมุนหมุนแนวขวางแบบมือ งานหนัก
การนํามาใช้เครื่องหมุนแนวราบทั่วไป:
1. เครื่องนี้สามารถใช้ในการประมวลผล castings, เหล็กและขนาดเล็กและขนาดกลางของส่วนที่ไม่เป็นเหล็ก
2. พวกเขายังเหมาะสําหรับการหมุนกลมภายนอก, หลุมภายในและหน้าปลาย นอกจากนี้มันสามารถทํา groove broaching, การเจาะ, boring และ trepanning
3. พวกเขายังสามารถตัดเมตร, นิ้ว, โมดูล, กลมเส้นและหลากหลายเส้นภายในและภายนอก
4. slide ด้านบนไม่เพียงแต่สามารถทํางานเป็นอิสระในการตัดพื้นผิวโคนิคสั้น, แต่ยังสามารถอาหารยาวที่จะตัดพื้นผิวโคนิคยาว.
5หมุนสปินด์ใช้ผลิตภัณฑ์ของบริษัทแบรนด์ชื่อดังในประเทศ
6. หัวสต็อคใช้โครงสร้าง symmetrical เพื่อทําให้ความบิดเทอมอลจะเรียบร้อย การหลีกเลี่ยงศูนย์กลาง spindle สร้างออฟเฟส
7. Headstock ใช้น้ํามันอาบน้ําลื่นหมุนเวียนเพื่อลดการปรับปรุงความร้อน
8. ปลาย frond ของ spindle ใช้โครงสร้างการสนับสนุนสามของมุมสองทางที่สัมผัสกับลูกบอลที่รับการปรับปรุงความแม่นยําของมันและเพิ่มความแข็งแรงของมัน
9เกียร์ในหัวและทางนําถูกประมวลผลโดยการดับเพื่อให้แน่ใจว่าการส่งแม่นยําและความแข็งแรงสูง
รายละเอียดเครื่อง:
| ข้อเทคนิค รุ่น |
CW6163 / CW6263 |
CW6180Q / CW6280Q |
CW6180B / CW6280B |
CW61110Q / CW62110Q |
CW61125Q / CW62125Q |
CW61125B | CW61160B | CW61160 | CW61200 | CW61250 | |||
| กว้างสวิงบนเตียง | 630 มม. | 800 มม. | 800 มม. | 1100 มม. | 1250 มม. | 1250 มม. | 1600 มม. | 1600 มม. | ขนาด 2000mm | 2500 มม. | |||
| กว้างสวิงเหนือรถเข็น/สไลด์ข้าม | 350 มม. | 480 มม. | 480 มม. | 800 มม. | 920 มม. | 860 มม. | 1200 มม. | 1200 มม. | 1600 มม. | ขนาด 2100 มม. | |||
| กว้างสวิงมากกว่าช่องว่าง / เซลล์ | CW6163- ไม่มีช่องว่าง |
CW6180Q- ไม่มีช่องว่าง |
CW6180B- ไม่มีช่องว่าง |
CW61110Q... ไม่มีช่องว่าง |
CW61125Q--ไม่มีช่องว่าง | ไม่มีช่องว่าง |
|||||||
| CW6263- 800 มม. |
CW6280Q- 1000 มม |
CW6280B- 1000 มม |
CW62110Q... 1300 มม. |
CW62125Q--1500 มม. | |||||||||
| ขนาดสูงสุด ความยาวของชิ้นงาน | 1500mm; 2000mm; 3000mm; 4000mm; 5000mm; 6000mm; 8000mm; 10000mm; 12000mm; 14000mm; 16000mm; 18000mm; 20000mm | ||||||||||||
| แม็กซ์ น้ําหนักของชิ้นงาน | 2 ตัน | 2 ตัน | 2.5 ตัน | 2.5 ตัน | 2.5 ตัน | 6 ตัน | 6 ตัน | 16 ตัน | 16 ตัน | 16 ตัน | |||
| กว้างของหลุมสปินด์ | 105 มม. | 105 มม. | 105 มม. | 105 มม. | 105 มม. | 130 มม. | 130 มม. | 130 มม. | 130 มม. | 130 มม. | |||
| ความกว้างของรั้วนําทาง | 550 มม. | 550 มม. | 600 มม. | 600 มม. | 600 มม. | 755 มม. | 755 มม. | 1100 มม. | 1100 มม. | 1100 มม. | |||
| พลังงานเครื่องยนต์หลัก | 11 kw | 11 kw | 11 kw | 11 kw | 11 kw | 22 kw | 22 kw | 22 kw | 22 kw | 22 kw | |||
ภาพเครื่อง:
CW6163 / CW6263 เครื่องหมุนสากลแนวขวาง:
ข้อมูลเทคนิคหลัก:
กว้างสูงสุด: 630 มม.
กว้างสุดของสวิง มากกว่าช่องว่าง: 800 มม.
กว้างสุดของสวิงบนรถ: 350 มม.
ความยาวของชิ้นงานการแปรรูปสูงสุด: ตามคําขอของคุณ
ความจุสูงสุด: 2 ตัน(ความกว้างเตียง: 550 มม.)
CW6180Q / CW6280Q เครื่องหมุนสากลแนวขวาง:
ข้อมูลเทคนิคหลัก:
กว้างสูงสุด: 800 มม
กว้างสุดของสวิง มากกว่าช่องว่าง: 1000 มม.
กว้างสุดของสวิงบนรถ: 480 มม
ความยาวของชิ้นงานการแปรรูปสูงสุด: ตามคําขอของคุณ
ความจุสูงสุด: 2 ตัน(ความกว้างเตียง: 550 มม.)
CW6180B / CW6280B เครื่องหมุนสากลแนวขวาง:
ข้อมูลเทคนิคหลัก:
กว้างสูงสุด: 800 มม
กว้างสุดของสวิง มากกว่าช่องว่าง: 1000 มม.
กว้างสุดของสวิงบนรถ: 480 มม
ความยาวของชิ้นงานการแปรรูปสูงสุด: ตามคําขอของคุณ
ความจุสูงสุด:2.5 ตัน(ความกว้างเตียง: 600 มม.)
CW61125Q / CW62125Q เครื่องหมุนสากลแนวขวาง:
ข้อมูลเทคนิคหลัก:
กว้างสูงสุด: 1250 มม
กว้างสุดของสวิง มากกว่าช่องว่าง: 1450 มม.
กว้างขวางสูงสุดบนรถ: 920 มิลลิเมตร
ความยาวของชิ้นงานการแปรรูปสูงสุด: ตามคําขอของคุณ
ความจุสูงสุด:2.5 ตัน (ความกว้างเตียง: 600 มม.)
ระบุว่า:หากความกว้างของเตียง 755mm ความจุสูงสุดคือ 6 ตัน
CW61160B เครื่องหมุนม้วนทั่วไประดับขวา:
ข้อมูลเทคนิคหลัก:
กว้างสูงสุด: 1600mm
กว้างขวางการสวิงสูงสุดบนรถ: 1200mm
ความยาวของชิ้นงานการแปรรูปสูงสุด: ตามคําขอของคุณ
ความจุสูงสุด: 6 ตัน (ความกว้างเตียง: 755 มม.)
ระบุว่า:ถ้าความกว้างของเตียง 1100 mm ความจุสูงสุดคือ 16 ตัน
CW61200 เครื่องหมุนม้วนสากลแนวราบ:
ข้อมูลเทคนิคหลัก:
กว้างสูงสุด: 2000 มม
กว้างขวางการหมุนสูงสุดบนรถ: 1600mm
ความยาวของชิ้นงานการแปรรูปสูงสุด: ตามคําขอของคุณ
ความจุสูงสุด: 16 ตัน (ความกว้างเตียง: 1100 มม)
C61200 เครื่องบดบดบดบดบดบดบดบดบดบดบด
ข้อมูลเทคนิคหลัก:
กว้างสูงสุด: 2000 มม
กว้างขวางการหมุนสูงสุดบนรถ: 1600mm
ความยาวของชิ้นงานการแปรรูปสูงสุด: ตามคําขอของคุณ
ความจุสูงสุด:32 ตัน (ความกว้างเตียง: 1600 มม.)
