รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนาน ประเทศจีน
ชื่อแบรนด์: Baishun
ได้รับการรับรอง: ISO9001: 2008; CE
หมายเลขรุ่น: C61200
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 SET
ราคา: negotiable
รายละเอียดการบรรจุ: ส่งออกแบบสแตนดาร์ดกระเป๋าไม้ หรือ การเจรจาต่อรองกับลูกค้า
เวลาการส่งมอบ: 70 วันทำการ
เงื่อนไขการชำระเงิน: T/T, L/C, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 10 ตั้ง / ชุดต่อเดือน
Max. สูงสุด Length of Workpiece (mm) ความยาวของชิ้นงาน (มม.): |
8000 มม |
ความกว้างของเตียง (มม.): |
1600 |
Max. สูงสุด Turned Length (mm) ความยาวเลี้ยว (มม.): |
7800 มม |
โวลเตชั่น: |
380V, 50Hz, 3เฟส |
น้ําหนัก (kg): |
50,000 กก |
Max. สูงสุด Swing Diameter (mm) เส้นผ่านศูนย์กลางสวิง (มม.): |
2000 มม |
ซีเอ็นซี หรือเปล่า: |
ปกติ |
อัตโนมัติระดับ: |
กึ่งอัตโนมัติ |
ชื่อ: |
เครื่องหมุนระบายไฟฟ้าแนวขวางแรงพิเศษ |
ประเภทเครื่อง: |
เครื่องหมุนหุ่นหนักแนวราบ |
ระยะห่างระหว่างศูนย์: |
8000มม |
ชิงช้าเหนือเตียง: |
2000มม |
แม็กซ์ หมุนข้ามสไลด์: |
1600มม |
กำลังไฟ (กิโลวัตต์): |
75 |
Max. สูงสุด Length of Workpiece (mm) ความยาวของชิ้นงาน (มม.): |
8000 มม |
ความกว้างของเตียง (มม.): |
1600 |
Max. สูงสุด Turned Length (mm) ความยาวเลี้ยว (มม.): |
7800 มม |
โวลเตชั่น: |
380V, 50Hz, 3เฟส |
น้ําหนัก (kg): |
50,000 กก |
Max. สูงสุด Swing Diameter (mm) เส้นผ่านศูนย์กลางสวิง (มม.): |
2000 มม |
ซีเอ็นซี หรือเปล่า: |
ปกติ |
อัตโนมัติระดับ: |
กึ่งอัตโนมัติ |
ชื่อ: |
เครื่องหมุนระบายไฟฟ้าแนวขวางแรงพิเศษ |
ประเภทเครื่อง: |
เครื่องหมุนหุ่นหนักแนวราบ |
ระยะห่างระหว่างศูนย์: |
8000มม |
ชิงช้าเหนือเตียง: |
2000มม |
แม็กซ์ หมุนข้ามสไลด์: |
1600มม |
กำลังไฟ (กิโลวัตต์): |
75 |
คําอธิบายเครื่อง:
C61200 เครื่องหมุนสวิงขนาดใหญ่ขนาดใหญ่ เครื่องหมุนและตัดโลหะหนัก
เครื่องนี้เป็นเครื่องหมุนแนวราบภารกิจหนักที่ปกติ, มันเหมาะสําหรับเครื่องมือการตัดสแตนเลสแข็งความเร็วสูง, สินค้าต่าง ๆ ส่วน shaft, กระบอกและชิ้นส่วนทรงแผ่นการประมวลผล.เพื่อบรรลุการหมุนกระบอก, การตัดช่อง, การตัด, การเจาะและการหมุนภายในและภายนอกของคอนและกระบวนการอื่น ๆ
เครื่องมือเครื่องยนต์ การส่งหลักสําหรับการขับเคลื่อนมอเตอร์ DC ความเร็วของหมุนคือการควบคุมความเร็ว stepless ดังนั้นในการประมวลผลของขั้นตอนที่แตกต่างกันและชิ้นงานมันสามารถได้รับความเร็วการตัดที่เหมาะสม.
ระบบอาหารเครื่องมือสําหรับการแยกของการส่ง การใช้ SCR ความเร็วที่แปรปรวนไม่สิ้นเชิง ระยะความเร็วที่แปรปรวนอย่างกว้างขวาง ภายใต้สภาพการประมวลผลที่แตกต่างกันสามารถเลือกปริมาณอาหารที่เหมาะสมที่สุด, เครื่องมือเครื่องมือนําทางหลังจากการประมวลผลของการดับความถี่สูงและกระบวนการบด, มันสามารถปรับปรุงความแข็งของพื้นผิวและความแม่นยําของเครื่องมือเครื่องจักร, ยังมีอายุการใช้งานยาว
1เครื่องหมุนสากลที่เหมาะสําหรับเครื่องมือตัดเหล็กและคาร์ไบด์ความเร็วสูงสําหรับวัสดุต่างๆ
2.ความถี่ความถี่กลางเพื่อความแข็งและความแม่นยําที่เพิ่มขึ้น
3ความแข็งแกร่งของสปินด์และความสามารถในการสนับสนุนสําหรับการปฏิบัติงานการแปรรูปที่มั่นคง
4ระยะความเร็วใหญ่กับการเคลื่อนไหวเรียบร้อยและการเพิ่มอุณหภูมิต่ําสําหรับการประมวลผลที่ประสิทธิภาพ
ข้อมูลทางเทคนิคหลักของเครื่อง:
| รุ่น | C61160 | C61200 | C61250 | C61315 | |
| แม็กซ์ หมุนไปบนเตียง | mm | 1600 | 2000 | 2500 | 3150 |
| Max.swing over carriage/tool post ความเร็วในการหมุน | mm | 1200 | 1600 | 2000 | 2600 |
| ความกว้างของเตียง (สามเตียงหมุน) | mm | 1600 | 1600 | 1600/2100 | 2100 |
| ความยาวสูงสุดของชิ้นงาน | m | 5-20 | 5-20 | 5-20 | 5-20 |
| น้ําหนักของชิ้นงานสูงสุด | ตัน | 32 | 32 | 32/75 | 75 |
| Max.torque ของแผ่นหน้า | กิโลกรัม | 8000 | 8000 | 8000 | 8000 |
| ความจุในการตัดสูงสุด | กิโลกรัม | 8000 | 8000 | 8000 | 8000 |
| ขนาดส่วนของแกนเครื่องมือ | mm | 70x70 | 70x70 | 70x70 | 70x70 |
| หัวหิน | |||||
| การขยายความเร็วของสปินด์ | ไม่มีขั้นตอน | ไม่มีขั้นตอน | ไม่มีขั้นตอน | ไม่มีขั้นตอน | |
| ระยะความเร็วของสปินด์ | rpm | 1 ~ 200 0.8-160 0.025-125 |
1 ~ 200 0.8-160 0.025-125 |
1 ~ 200 0.8-160 0.025-125 |
1 ~ 200 0.8-160 0.025-125 |
| กว้างของชัค | mm | 1600 | 2000 | 2500 | 3150 |
| หน่วยวางมีด | |||||
| ขั้นตอน จํานวนอาหาร | ขั้นตอน | 18 | 18 | 18 | 18 |
| ระยะการให้อาหารแบบยาว | mm/r | 0.125-48 | 0.125-48 | 0.125-48 | 0.125-48 |
| ระยะการให้อาหารข้าม | mm/r | 0.063-24 | 0.063-24 | 0.063-24 | 0.063-24 |
| ระยะการให้อาหารของสารสกัดสไลด์เครื่องมือ | mm/r | 0.063-24 | 0.063-24 | 0.063-24 | 0.063-24 |
| ความเร็วทางด้านยาว | mm/min | 3000 | 3000 | 3000 | 3000 |
| ความเร็วในการข้าม | mm/min | 1500 | 1500 | 1500 | 1500 |
| Max.travel ของสไลด์ข้าม | mm | 670 | 800 | 1000 | 1250 |
| สายเมทริก (สายสัด) | mm | 2 ¢ 40 | 2 ¢ 40 | 2 ¢ 40 | 2 ¢ 40 |
| ใยนิ้ว | mm | 1?? 14 | 1?? 14 | 1?? 14 | 1?? 14 |
| กล่องโมดูล | mm | 1.5?? 20 | 1.5?? 20 | 1.5?? 20 | 1.5?? 20 |
| สายท้าย | |||||
| ความจุของหมวก | mm | 200 | 200 | 300 | 300 |
| การเดินทางเร็วของหาง | mm/min | 3000 | 3000 | 3000 | 3000 |
|
รวดเร็วของ sleeve |
mm/min | 664 | 664 | 664 | 664 |
| พลัง | |||||
| พลังงานเครื่องยนต์หลัก | kw | 75 | 75 | 90 | 118 |

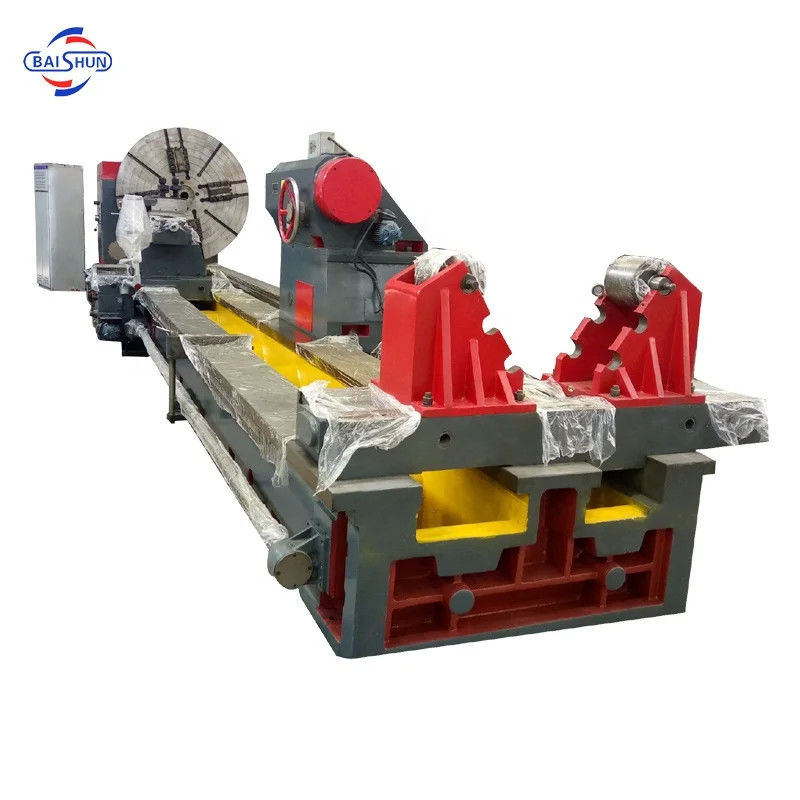

รูปภาพของเครื่องหมุนแนวราบสําหรับงานหนัก
นี่คือ C61200X8000MMX32T เครื่องหมุนแนวราบภารกิจหนัก
ต่อไปคือ C61250X12000MMX40T เครื่องหมุนแนวราบภารกิจหนัก
