รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนาน ประเทศจีน
ชื่อแบรนด์: BAISHUN MACHINERY
ได้รับการรับรอง: CE，ISO
หมายเลขรุ่น: ซีเค5116
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 SET
ราคา: negotiable
รายละเอียดการบรรจุ: ส่งออกแบบสแตนดาร์ดกระเป๋าไม้ หรือ การเจรจาต่อรองกับลูกค้า
เวลาการส่งมอบ: 30-35 วันทำการ
เงื่อนไขการชำระเงิน: แอล/C, T/T, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 20 ชุด/ชุด ต่อเดือน
Max. สูงสุด Length of Workpiece (mm) ความยาวของชิ้นงาน (มม.): |
2600 |
Max. สูงสุด Spindle Speed (rpm) ความเร็วแกนหมุน (รอบต่อนาที): |
260 รอบ/นาที |
กำลังการตัดเฉือน: |
หน้าที่ปานกลาง |
แกนเจาะ(มิลลิเมตร): |
105 |
ความกว้างของเตียง (มม.): |
250 มม |
กำลังมอเตอร์แกนหมุน (กิโลวัตต์): |
30 |
จำนวนแกนหมุน: |
เดี่ยว |
จำนวนแกน: |
2 |
การเดินทาง (แกน X)(มิลลิเมตร): |
916 มม. |
การเคลื่อนที่ (แกน Z)(มิลลิเมตร): |
800 มม |
ความแม่นยำของตำแหน่ง (มม.): |
±0.005 |
ความสามารถในการทำซ้ำ (X/Y/Z) (มม.): |
±0.003 |
ขนาด (L * W * H): |
2080 * 2621 * 3515 มม. |
โวลเตชั่น: |
380v |
สถานีโพสต์เครื่องมือ: |
4 |
น้ําหนัก (kg): |
7000 |
ชื่อสินค้า: |
เครื่องหมุนตั้งลําเดียว |
แม็กซ์ เส้นผ่านศูนย์กลางการหมุน: |
1600มม |
สูงสุดของชิ้น wok: |
1200มม |
Max. สูงสุด Length of Workpiece (mm) ความยาวของชิ้นงาน (มม.): |
2600 |
Max. สูงสุด Spindle Speed (rpm) ความเร็วแกนหมุน (รอบต่อนาที): |
260 รอบ/นาที |
กำลังการตัดเฉือน: |
หน้าที่ปานกลาง |
แกนเจาะ(มิลลิเมตร): |
105 |
ความกว้างของเตียง (มม.): |
250 มม |
กำลังมอเตอร์แกนหมุน (กิโลวัตต์): |
30 |
จำนวนแกนหมุน: |
เดี่ยว |
จำนวนแกน: |
2 |
การเดินทาง (แกน X)(มิลลิเมตร): |
916 มม. |
การเคลื่อนที่ (แกน Z)(มิลลิเมตร): |
800 มม |
ความแม่นยำของตำแหน่ง (มม.): |
±0.005 |
ความสามารถในการทำซ้ำ (X/Y/Z) (มม.): |
±0.003 |
ขนาด (L * W * H): |
2080 * 2621 * 3515 มม. |
โวลเตชั่น: |
380v |
สถานีโพสต์เครื่องมือ: |
4 |
น้ําหนัก (kg): |
7000 |
ชื่อสินค้า: |
เครื่องหมุนตั้งลําเดียว |
แม็กซ์ เส้นผ่านศูนย์กลางการหมุน: |
1600มม |
สูงสุดของชิ้น wok: |
1200มม |

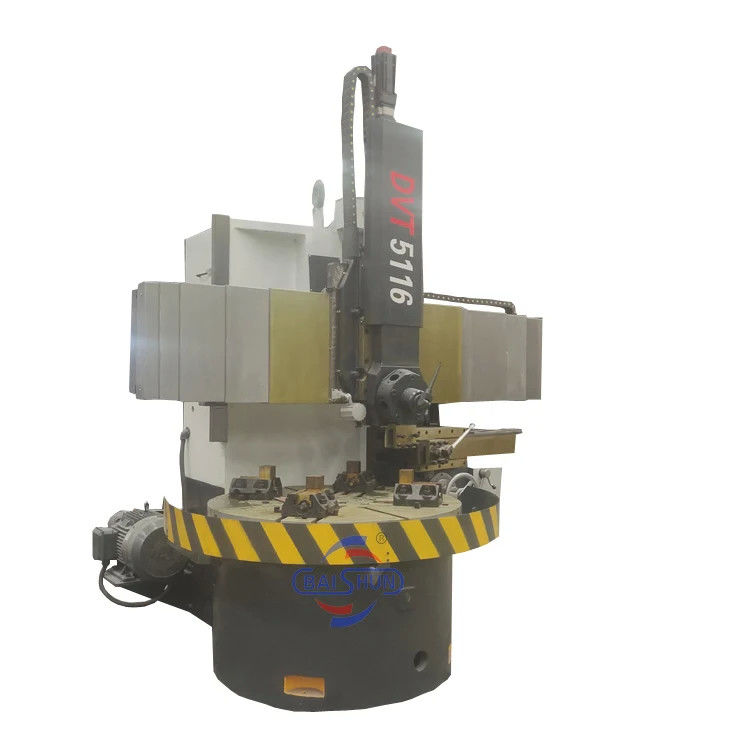

ความเร็วสูงมืออาชีพโลหะ CNC สายหมุนตั้ง
เครื่องหมุนตั้ง CNC หรือที่รู้จักกันในชื่อศูนย์หมุนตั้ง เป็นเครื่องมือที่ใช้ในการหมุนและตัดส่วนผสมโลหะด้วยความแม่นยําและประสิทธิภาพสูง
เครื่องหมุนแนวตั้ง CNC มีหมุนแนวตั้งที่ถือและหมุนชิ้นงาน พวกเขาถูกใช้อย่างแพร่หลายในอุตสาหกรรมการผลิตเพื่อผลิตส่วนประกอบขนาดใหญ่และหนัก เช่น เกียร์, ทูไบน์,และชิ้นส่วนอากาศศาสตร์พวกเขาเป็นประโยชน์โดยเฉพาะอย่างยิ่งสําหรับการหมุนส่วนประกอบที่มีสัดส่วนขนาดสูง
นอกจากนี้ เครื่องหมุนตั้ง CNC มีระบบอัตโนมัติสูง และสามารถเขียนโปรแกรมให้ทําการแปรรูปหลายประเภท เช่น การหมุน, การเจาะ, การเจาะ, การหมุน, และการบดด้วยการแทรกแซงของมนุษย์อย่างน้อย.
โดยรวมแล้ว เครื่องหมุนตั้ง CNC เป็นเครื่องมือการแปรรูปที่มีความหลากหลายและมีประสิทธิภาพ ที่มีความละเอียดสูงและความสามารถในการอัตโนมัติและนั่นคือเหตุผลที่ทําให้พวกเขาเป็นส่วนประกอบที่จําเป็นของกระบวนการผลิตที่ทันสมัย.
ปริมาตรเครื่อง
| รุ่น | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| กว้างขวางการหมุนสูงสุดของส่วนวางเครื่องมือตั้ง (mm) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| กว้างโต๊ะทํางาน (มม.) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| ความสูงสูงของชิ้นงาน (มม.) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| น้ําหนักสูงสุดของชิ้นงาน (kg) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| ระยะความเร็วการหมุนของโต๊ะทํางาน (rpm) | 30-260 | 20-180 | 6.3-200 | 15-160 | 3.2-100 | 2.2-70 |
| รายการอาหาร | ไม่มีขั้นตอน | ไม่มีขั้นตอน | ไม่มีขั้นตอน | ไม่มีขั้นตอน | ไม่มีขั้นตอน | ไม่มีขั้นตอน |
| ระยะการให้อาหารเครื่องมือที่พัก (mm/min) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| การเคลื่อนไหวของรังสีข้าม (มม) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| การเคลื่อนที่แนวราบของเครื่องมือ (mm) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| การเคลื่อนไหวด้านล่างของเครื่องมือ (มม.) | 450 | 500 | 650 | 750 | 800 | 800 |
| ขนาดของส่วนตัด (มม) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| พลังงานเครื่องยนต์หลัก (kW) | 11 | 15 | 22 | 15 | 30 | 30 |
เครื่องหมุนตั้ง สร้างหลัก:
1เครื่องมือ: ส่วนประกอบหลักของเครื่องมือ (เตียงหมุน, ฐาน, เบนช์ทํางาน, ราง, นั่งสไลด์แนวตั้ง, กล่องเครื่องมือด้านข้าง, กล่องอาหาร,กล่องเกียร์การขับเคลื่อนหลัก) ผลิตจากเหล็กเหล็กแข็งแรงโดยใช้เทคโนโลยีทรายเรซิน.
2- เครื่องขับเคลื่อนหลัก: การหมุนของเบนจานทํางานถูกขับเคลื่อนโดยมอเตอร์ไฟฟ้าหลัก, ด้วยการลดเกียร์และระบบควบคุมความเร็วไฟฟ้าแม่เหล็กเพื่อปรับความเร็ว
3.สไลด์แนวตั้งและกลไกอาหารของสไลด์แนวตั้ง: RAM ผลิตจากวัสดุ HT250 ที่เป็นที่รู้จักสําหรับคุณสมบัติกลที่ดีที่สุดของมัน
4โครงสร้างพื้นฐานของโต๊ะทํางาน: โครงสร้างโต๊ะทํางานใช้โครงสร้างสปินด์ลานยาว โดยสนับสนุนด้วยคันม้วนกลมสองแถวความแม่นยําสูงสําหรับการสอดคล้องระยะ
5ราง: รางถูกจับและปล่อยโดยใช้การลื่น, ด้วยแรงดันไฮดรอลิกสําหรับการจับ
6ระบบไฮดรอลิก: ระบบไฮดรอลิกใช้องค์ประกอบการควบคุมที่น่าเชื่อถือจากผู้ผลิตชื่อดัง ทั้งในประเทศและต่างประเทศ
7. การเลื่อนของเครื่องมือ: เครื่องมืออัตโนมัติให้น้ํามันในระยะเวลาที่กําหนดไว้เพื่อเลื่อนแกนและส่วนเคลื่อนที่
8. ป้องกันเครื่องมือ: ส่วนเคลื่อนที่ของเครื่องมือมีระบบโซ่และระบบล็อคความปลอดภัยครบวงจร
9ระบบควบคุมไฟฟ้า:
a) แหล่งพลังงาน: กระแสสามเฟส 380V ± 10%, 50Hz
b) การออกแบบไฟฟ้าของเครื่องมือตามมาตรฐานการออกแบบสากล
