รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: BAISHUN
ได้รับการรับรอง: Provided
หมายเลขรุ่น: C5116
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 SET
ราคา: negotiable
รายละเอียดการบรรจุ: ส่งออกแพ็คเกจมาตรฐานหรือเจรจากับลูกค้า
เวลาการส่งมอบ: 45 วันทำงาน
เงื่อนไขการชำระเงิน: T/T, L/C, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 50 ชุด/ชุด ต่อเดือน
ชื่อสินค้า: |
เครื่องหมุนตั้งแม่นยําสูง |
ความสูงสูงสุดของชิ้นงาน (มม): |
1200 |
กำลังการตัดเฉือน: |
หน้าที่ปานกลาง |
แกนเจาะ(มิลลิเมตร): |
130 |
Max. สูงสุด Turned Length (mm) ความยาวเลี้ยว (มม.): |
1600 มม |
ประเภท: |
แนวตั้ง |
ขนาด (L * W * H): |
2830 * 2670 * 3010 มม. |
น้ําหนัก (kg): |
12400 กิโลกรัม |
การรับประกัน: |
1 ปี |
อัตโนมัติระดับ: |
คู่มือ |
ชื่อสินค้า: |
เครื่องหมุนตั้งแม่นยําสูง |
ความสูงสูงสุดของชิ้นงาน (มม): |
1200 |
กำลังการตัดเฉือน: |
หน้าที่ปานกลาง |
แกนเจาะ(มิลลิเมตร): |
130 |
Max. สูงสุด Turned Length (mm) ความยาวเลี้ยว (มม.): |
1600 มม |
ประเภท: |
แนวตั้ง |
ขนาด (L * W * H): |
2830 * 2670 * 3010 มม. |
น้ําหนัก (kg): |
12400 กิโลกรัม |
การรับประกัน: |
1 ปี |
อัตโนมัติระดับ: |
คู่มือ |

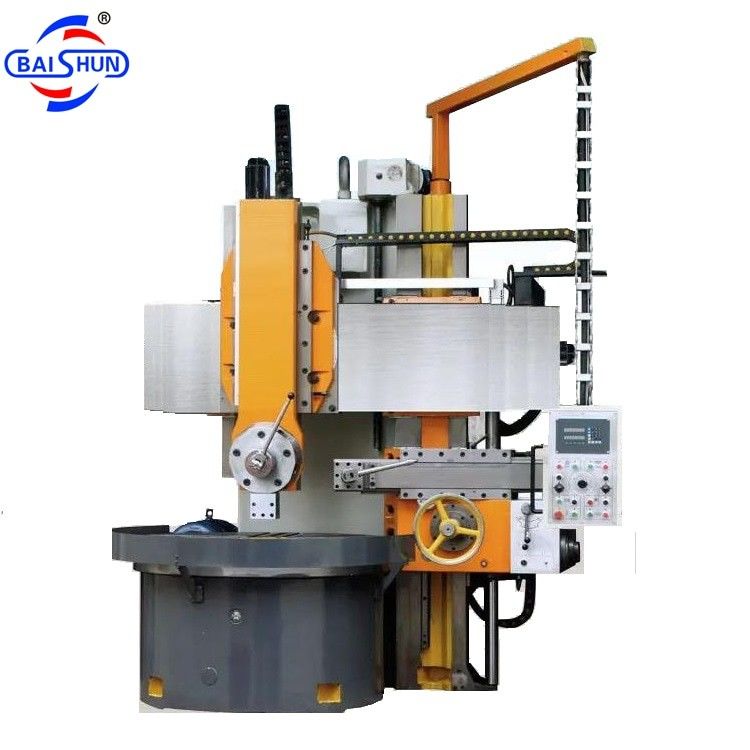

VTL เครื่องหมุนตั้งเสาเดียว เครื่องหมุนตั้งแม่นยําสูง
เครื่องหมุนนี้สมบูรณ์แบบสําหรับการตัดเครื่องมือที่ทําจากเหล็กความเร็วสูง สังกะสีแข็ง และเซรามิกและพื้นผิวเรียบของชิ้นส่วนโลหะและไม่โลหะด้วยประสิทธิภาพสูงและความแม่นยําที่มั่นคง สามารถตอบสนองความต้องการการผลิตต่างๆได้ง่าย
เครื่องหมุนแบบ C5112 ของเครื่องหมุนชั้นเดียวของเราเป็นเครื่องยืดหยุ่นมาก มีความจุในการแปรรูปขนาดใหญ่ มีโครงสร้างที่มั่นคงและแข็งแกร่ง และมีประสิทธิภาพสูงมันมาพร้อมกับหัวเครื่องมือตั้งและสามารถมีระบบการอ่านดิจิตอลความแม่นยําสูง (DRO)การใช้มอเตอร์แอนเวอร์เตอร์ AC ทําให้สามารถปรับความเร็วได้อย่างง่ายดาย เกียร์ที่ทําจากเหล็ก 40 Cr ถูกบดแม่นยําเพื่อให้แน่ใจว่ามีความแม่นยําสูงและลดเสียงเครื่องเครื่องจักรเหล่านี้ถูกออกแบบและสร้างขึ้นโดยเฉพาะเจาะจงเพื่อรับมือความต้องการการแปรรูปที่ทันสมัย, รวมถึงเครื่องมือตัดความเร็วสูงและเครื่องตัดคาร์ไบด์ สําหรับชิ้นงานที่ทําจากโลหะเหล็กและโลหะที่ไม่ใช่เหล็ก, สารประกอบและวัสดุอื่น ๆ
เครื่องหมุนตั้ง สร้างหลัก:
1เครื่องมือ: ส่วนประกอบหลักของเครื่องมือ (เตียงหมุน, ฐาน, เบนช์ทํางาน, ราง, นั่งสไลด์แนวตั้ง, กล่องเครื่องมือด้านข้าง, กล่องอาหาร,กล่องเกียร์การขับเคลื่อนหลัก) ผลิตจากเหล็กเหล็กแข็งแรงโดยใช้เทคโนโลยีทรายเรซิน.
2- เครื่องขับเคลื่อนหลัก: การหมุนของเบนจานทํางานถูกขับเคลื่อนโดยมอเตอร์ไฟฟ้าหลัก, ด้วยการลดเกียร์และระบบควบคุมความเร็วไฟฟ้าแม่เหล็กเพื่อปรับความเร็ว
3.สไลด์แนวตั้งและกลไกอาหารของสไลด์แนวตั้ง: RAM ผลิตจากวัสดุ HT250 ที่เป็นที่รู้จักสําหรับคุณสมบัติกลที่ดีที่สุดของมัน
4โครงสร้างพื้นฐานของโต๊ะทํางาน: โครงสร้างโต๊ะทํางานใช้โครงสร้างสปินด์ลานยาว โดยสนับสนุนด้วยคันม้วนกลมสองแถวความแม่นยําสูงสําหรับการสอดคล้องระยะ
5ราง: รางถูกจับและปล่อยโดยใช้การลื่น, ด้วยแรงดันไฮดรอลิกสําหรับการจับ
6ระบบไฮดรอลิก: ระบบไฮดรอลิกใช้องค์ประกอบการควบคุมที่น่าเชื่อถือจากผู้ผลิตชื่อดัง ทั้งในประเทศและต่างประเทศ
7. การเลื่อนของเครื่องมือ: เครื่องมืออัตโนมัติให้น้ํามันในระยะเวลาที่กําหนดไว้เพื่อเลื่อนแกนและส่วนเคลื่อนที่
8. ป้องกันเครื่องมือ: ส่วนเคลื่อนที่ของเครื่องมือมีระบบโซ่และระบบล็อคความปลอดภัยครบวงจร
9ระบบควบคุมไฟฟ้า:
a) แหล่งพลังงาน: กระแสสามเฟส 380V ± 10%, 50Hz
b) การออกแบบไฟฟ้าของเครื่องมือตามมาตรฐานการออกแบบสากล
รายละเอียดเครื่อง
|
รุ่น |
C518 |
C5112 |
C5116 |
C5120 |
C5125 |
|
แม็กซ์.หมุน dia.(มม) |
800 |
1200 |
1600 |
2000 |
2500 |
|
ความสูงการตัดสูงสุด ((มม) |
800 |
1000 |
1000 |
1250 |
1250 |
|
น้ําหนักบรรทุกสูงสุด ((ตัน) |
1.2 |
3.2 |
5 |
8 |
10 |
|
กว้างของโต๊ะทํางาน ((มม) |
720 |
1000 |
1400 |
1800 |
2250 |
|
ระยะความเร็วของโต๊ะทํางาน ((r/min) |
30-260 |
6.3-200 |
5-160 |
3.2-100 |
2-63 |
|
ทอร์คแม็กซ์ของโต๊ะทํางาน ((n.m) |
1000 |
25000 |
32000 |
32000 |
35000 |
|
การเคลื่อนที่ด้านล่างของสตาร์ทเครื่องมือด้านล่าง ((mm) |
650 |
650 |
800 |
800 |
1200 |
|
การเคลื่อนที่แนวราบของเสาแนวตั้ง ((mm) |
570 |
700 |
915 |
1200 |
1400 |
|
กรุงเทพมหานคร |
7 |
8 |
12.4 |
17 |
23 |
|
ขนาด ((L*W*Hmm) |
2080*2621 *3515 |
2360*2280 * 2800 |
2830*2670 *3010 |
3200*2800 * 3250 |
3300*4000 *3500 |
