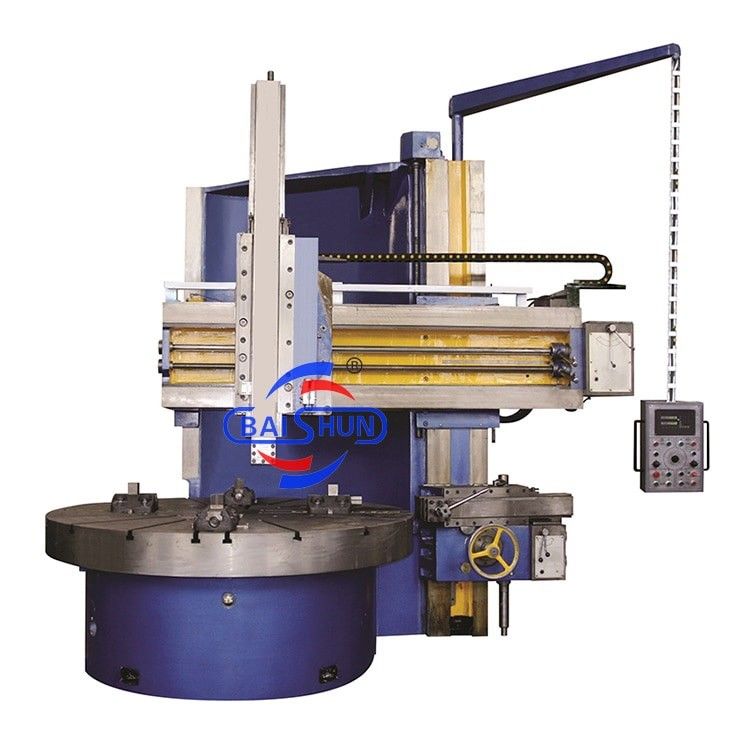

C5116 เครื่องเจาะตั้ง Cnc เครื่องหมุนตั้งแบบปกติ เครื่องหมุนตั้งสูง

C5116 เครื่องหมุนแนวตั้งแบบปกติ ความแข็งแรงสูง

รุ่น C5116 ของเครื่องหมุนลําพังลําพังลําพังของเรา เป็นเครื่องที่แข็งแรงมาก ด้วยความสามารถในการแปรรูปขนาดใหญ่ โครงสร้างที่มั่นคงและแข็งแรง และการทํางานที่มีประสิทธิภาพมันมาพร้อมกับหัวเครื่องมือตั้งและสามารถมีระบบการอ่านดิจิตอลความแม่นยําสูง (DRO).
เครื่องยนต์แอนเวอร์เตอร์ AC ใช้ในการปรับความเร็ว
เครื่องยนต์ที่ทําจากเหล็ก 40 Cr ถูกบดแม่นยําเพื่อให้ความแม่นยําสูงและลดเสียงเครื่องจักร เครื่องเหล่านี้ถูกออกแบบและสร้างขึ้นโดยเฉพาะเจาะจงเพื่อรับรองความต้องการการแปรรูปที่ทันสมัยรวมถึงเครื่องมือตัดความเร็วสูงและเครื่องตัดคาร์บิดสําหรับชิ้นงานที่ทําจากโลหะเหล็กและโลหะที่ไม่ใช่เหล็ก, สารประกอบ และวัสดุอื่น ๆ

เครื่องหมุนตั้ง สร้างหลัก:

1เครื่องมือ: ส่วนประกอบหลักของเครื่องมือ (เตียงหมุน, ฐาน, เบนช์ทํางาน, ราง, นั่งสไลด์แนวตั้ง, กล่องเครื่องมือด้านข้าง, กล่องอาหาร,กล่องเกียร์การขับเคลื่อนหลัก) ผลิตจากเหล็กเหล็กแข็งแรงโดยใช้เทคโนโลยีทรายเรซิน.

2- เครื่องขับเคลื่อนหลัก: การหมุนของเบนจานทํางานถูกขับเคลื่อนโดยมอเตอร์ไฟฟ้าหลัก, ด้วยการลดเกียร์และระบบควบคุมความเร็วไฟฟ้าแม่เหล็กเพื่อปรับความเร็ว

3.สไลด์แนวตั้งและกลไกอาหารของสไลด์แนวตั้ง: RAM ผลิตจากวัสดุ HT250 ที่เป็นที่รู้จักสําหรับคุณสมบัติกลที่ดีที่สุดของมัน

4โครงสร้างพื้นฐานของโต๊ะทํางาน: โครงสร้างโต๊ะทํางานใช้โครงสร้างสปินด์ลานยาว โดยสนับสนุนด้วยคันม้วนกลมสองแถวความแม่นยําสูงสําหรับการสอดคล้องระยะ

5ราง: รางถูกจับและปล่อยโดยใช้การลื่น, ด้วยแรงดันไฮดรอลิกสําหรับการจับ

6ระบบไฮดรอลิก: ระบบไฮดรอลิกใช้องค์ประกอบการควบคุมที่น่าเชื่อถือจากผู้ผลิตชื่อดัง ทั้งในประเทศและต่างประเทศ

7. การเลื่อนของเครื่องมือ: เครื่องมืออัตโนมัติให้น้ํามันในระยะเวลาที่กําหนดไว้เพื่อเลื่อนแกนและส่วนเคลื่อนที่

8. ป้องกันเครื่องมือ: ส่วนเคลื่อนที่ของเครื่องมือมีระบบโซ่และระบบล็อคความปลอดภัยครบวงจร

9ระบบควบคุมไฟฟ้า:

a) แหล่งพลังงาน: กระแสสามเฟส 380V ± 10%, 50Hz

b) การออกแบบไฟฟ้าของเครื่องมือตามมาตรฐานการออกแบบสากล

คําอธิบาย:
เครื่องลําดับนี้เหมาะสําหรับการแปรรูปชิ้นส่วนในทุกอุตสาหกรรม บนเครื่องหมุนกระบอกและ boring. Tapering และพื้นผิวเช่นเดียวกับ grooving สามารถดําเนินการหยาบและการเสร็จ.
โต๊ะรับรองการผลักดันลูกบอลกับความแม่นยําสูงสําหรับการเคลื่อนไหว guideway เครื่อง C5116 ยังรับรองการเคลื่อนไหว guidewayสปินด์เรเดียลถูกทําแบบ NN30 แบบยางม้วนกลมสองแถวดังนั้นมันสามารถปรับปรุงความแม่นยําหมุนและความจุของ
โต๊ะ
หัวรถไฟ مجهزด้วยหอคอยห้าเหลี่ยม และด้านข้างถูกออกแบบด้วยหอคอยตาราง
หัวสองตัวทั้งหมดนํามาใช้ในสมดุลไฮดรอลิก
เครื่อง C518-C5112 หัวรถไฟ ใช้หมุนสกรูหมุนสําหรับการส่งในการเคลื่อนไหวแนวราบและแนวตั้ง
อุปกรณ์ไฟฟ้าของเครื่องถูกควบคุมโดย PC ดังนั้นมันมีความน่าเชื่อถือสูง
มิติโดยรวมของเครื่องสวยงามและมันมีความสุขสําหรับผู้คนที่จะใช้มันง่ายสําหรับการบํารุงรักษาและการบริการ
การติดตั้งหัวข้าง, การควบคุมดิจิตอลและการหมุนตัวเหลี่ยมสามารถให้ตามความต้องการพิเศษ

คําอธิบาย:

เครื่องจักรชุดนี้เหมาะสําหรับการแปรรูปชิ้นส่วนในทุกอุตสาหกรรม สามารถทําการหมุนกระบอก, boring, conical, surfaceing, and grooving, ทั้งการทํางานหยาบและการเสร็จ

โต๊ะใช้หมุนลูกกลมแรงผลักดันความแม่นยําสูงสําหรับทางนําม้วน ในขณะที่เครื่อง C5116 ใช้ทางนําเลื่อนกลมหมุน radial มีแบบ NN30 แบบหมุนหมุนกลมสองแถวซึ่งช่วยเพิ่มความแม่นยําในการหมุน และความจุของโต๊ะ

หัวรถไฟมีกระวานทรงห้าเหลี่ยม และหัวข้างมีกระวานทรงสี่เหลี่ยม

หัวทั้งคู่มีความสมดุลทางไฮดรอลิก

หัวรถไฟของเครื่อง C518-C5116 ใช้หมุนหมุนสกรูหมุนสําหรับการส่งการเคลื่อนไหวแนวราบและแนวตั้ง

อุปกรณ์ไฟฟ้าของเครื่องถูกควบคุมโดยคอมพิวเตอร์ ทําให้มีความน่าเชื่อถือสูง

มิติของเครื่องจักรโดยรวมเป็นความสวยงามและเป็นมิตรกับผู้ใช้

ตามคําขอพิเศษ สามารถให้อุปกรณ์แนบเพิ่มเติม เช่น หัวข้าง, การควบคุมดิจิตอล, และการหมุน
