รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนาน ประเทศจีน
ชื่อแบรนด์: Baishun
ได้รับการรับรอง: ISO
หมายเลขรุ่น: C5225
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 SET
ราคา: negotiable
รายละเอียดการบรรจุ: ส่งออกแพคเกจกรณีไม้มาตรฐาน
เวลาการส่งมอบ: 45 วันทำการ
เงื่อนไขการชำระเงิน: T/T, L/C, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 100 ชุด/ชุดต่อเดือน
สภาพ: |
ใหม่ |
ประเภท: |
แนวตั้ง |
โวลเตชั่น: |
380V/50เฮิร์ต |
การรับประกัน: |
1 ปี |
อัตโนมัติระดับ: |
คู่มือ |
พลัง: |
55KW |
Max. สูงสุด Swing Diameter เส้นผ่านศูนย์กลางของสวิง: |
2500มม |
คําสําคัญ: |
เครื่องหมุนตั้ง |
สภาพ: |
ใหม่ |
ประเภท: |
แนวตั้ง |
โวลเตชั่น: |
380V/50เฮิร์ต |
การรับประกัน: |
1 ปี |
อัตโนมัติระดับ: |
คู่มือ |
พลัง: |
55KW |
Max. สูงสุด Swing Diameter เส้นผ่านศูนย์กลางของสวิง: |
2500มม |
คําสําคัญ: |
เครื่องหมุนตั้ง |

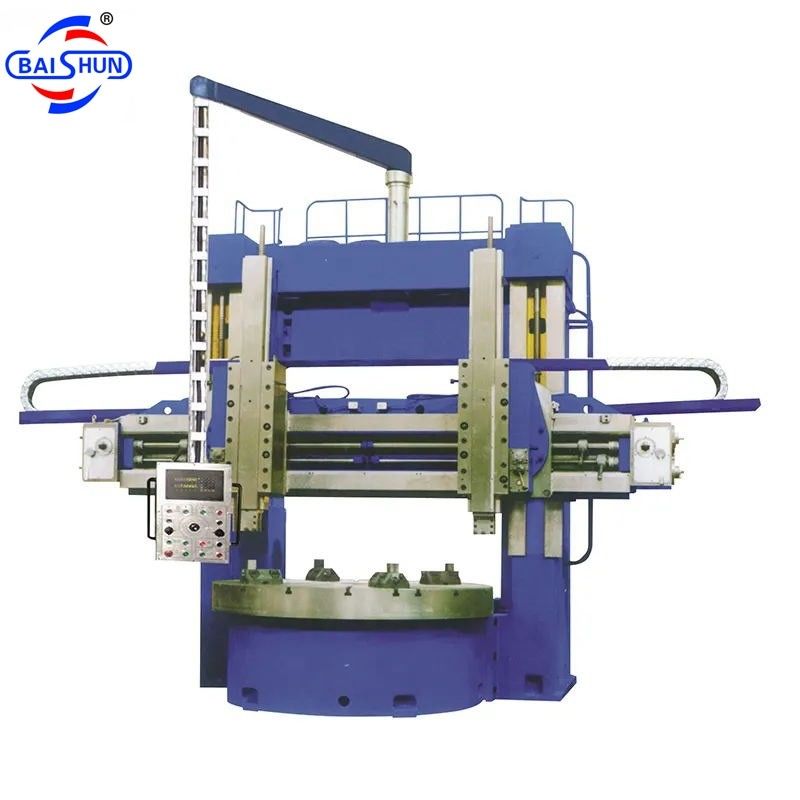

4 ชัค C5225 2500MM คอลัมน์คู่ CNC เครื่องหมุนตั้ง
คําอธิบายสินค้า
เครื่องหมุนตั้งภารกิจหนัก เป็นเครื่องหมุนตั้งที่พัฒนาโดยตัวเองของบริษัทของฉัน ซึ่งเป็นส่วนหนึ่งของอุปกรณ์แปรรูปตัดโลหะทั่วไปขนาดใหญ่ผลิตภัณฑ์ใช้เทคนิคการออกแบบที่ช่วยคอมพิวเตอร์ CAD ที่ทันสมัยตามมาตรฐานการออกแบบและผลิตที่เกี่ยวข้องกับอุตสาหกรรมของประเทศ
เครื่องหมุนตั้งภารกิจหนักเฉพาะอุตสาหกรรมมอเตอร์ไฟฟ้าขนาดใหญ่, อุตสาหกรรมชนิดพั๊มขนาดใหญ่, อุตสาหกรรมการขนส่ง,อุตสาหกรรมการป้องกันของชิ้นงานขนาดใหญ่บางชิ้นส่วนชนิดกระบอกขนาดกลางต่ํากว่า 4 เมตร, เช่นกระโปรงมอเตอร์, กระโปรงพั๊มวาล์ว, คันล้อ, เพื่อดําเนินการหมุนกระบวนการบนหน้าปลาย, ด้านในและด้านนอกของพื้นผิวกระบอก,แต่ยังสามารถใช้ตัวนําเครื่องมือตั้งด้วยความกว้างขององศา (+ / - 30 องศา) สําหรับความต้องการการแปรรูปโค้งภายในและภายนอก.
ลักษณะ:
1การเคลื่อนไหวหลักของภาระหนักท่าตั้ง lathe ยึดระบบการควบคุมความถี่ที่ก้าวหน้าขับเคลื่อนโดย 75Kw มอเตอร์ความถี่แปรดังนั้นสปินด์จะได้ 2.5 - 40 รอบ / นาที ความเร็วไม่ขั้น
2. โต๊ะถูกถักด้วยเหล็กสับซ้อนสับซ้อนซิงก์, อลูมิเนียม, ทองแดง ZZnA110-5 การสวมแผ่นรถไฟเพื่อเพิ่มความสามารถในการแบกของรถไฟ
3. สปินด์ของโต๊ะทํางานได้รับการอํานวยความสะดวกด้วยสองความละเอียดสูง bi-serial กลมสั้น roller bearing; แหวนภายในมี conical สําหรับการปรับความสะดวก radialเพื่อให้แน่ใจว่าสปินด์ทํางานได้อย่างมั่นคง ภายใต้ความแม่นยําสูงปุ่มการควบคุมของเบนจานทํางาน การเริ่มต้น, เบรกและการวิ่งถูกตั้งบนสถานีปุ่มแขวน
4. มุมสวิงสูงสุดของเสาเครื่องมือแนวตั้งคือ +/- 30 ° ซึ่งใช้สําหรับการหมุนด้านในและด้านนอกของหน้าคอน
5. การเคลื่อนไหวอาหารขวารับรองระบบปรับความเร็วระดับความถี่แปรที่ก้าวหน้า
รายละเอียดหลักของจีน cnc Fanuc VTL เครื่อง
| รายการ | C (((K) 5225 | C (((K) 5232 | C (((K) 5235 | C (((K) 5240 | C (((K) 5250 | C (((K) 5260 |
| กว้างโต๊ะทํางาน | 2250 มม. | 2830 มม. | 2830 มม. | 3150 มม. | 4500 มม. | 5200 มม. |
| กว้างหมุนสูงสุด | 2500 มม. | 3200 มม. | 3200 มม. | 4000 มม | 5000 มม | 6000 มม. |
| ความสูงสูงสุดของชิ้นงาน ((mm) | 1600-2800 | 1600-3000 | 1600-3000 | 1600-3200 | 2500-4200 | 2500-4500 |
| น้ําหนักสูงสุดของชิ้นงาน | 10/20 | 10/20/32 | 10/20/32 | 10/20/32 | 32/50 | 32/50 |
| ทอร์คแม็กซ์ของโต๊ะทํางาน | 63000 N•m | 63000 N•m | 63000 N•m | 63000 N•m | 105000N•m | 105000N•m |
|
ระยะอาหารพัก |
0.25-90 มิลลิเมตร/นาที | 0.25-90 มิลลิเมตร/นาที | 0.25-90 มิลลิเมตร/นาที | 0.25-90 มิลลิเมตร/นาที | 0.1-1000 มิลลิเมตร/นาที | 0.1-000 มิลลิเมตร/นาที |
| การเดินทางของรังสี | 1250 มม. | 1250 มม. | 1250 มม. | 1250 มม. | 2150 มม. | 2150 มม. |
| การเดินทางแนวราบของเครื่องมือ | 1400 มม | 1750 มิลลิเมตร | ขนาด 1900mm | 2150 มม. | 2700 มม. | 3300 มม. |
| การเดินทางตั้งของเครื่องมือ |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1400/1600 | 1400/1600 |
| ความเร็วการเคลื่อนไหวของรังสี ((mm/min) | 350 | 350 | 350 | 350 | 380 | 380 |
| สูงสุด มุมสวิงของสต๊อปเครื่องมือ | ± 30° | ± 30° | ± 30° | ± 30° | ± 30° | ± 30° |
| ขนาดของหอก ((WxHmm) | 40x50 | 40x50 | 40x50 | 40x50 | 60x65 | 60x65 |
| พลังงานเครื่องยนต์หลัก | 55kW | 55kW | 55kW | 55/75kw | 75kw | 75kw |
| น้ําหนักเครื่อง ((รอบ) | 33-38T | 36-50T | 38-62T | 43-65T | 92-105T | 150-200T |
ภาพเครื่อง
