รายละเอียดสินค้า
สถานที่กำเนิด: เฮนาน, จีน
ชื่อแบรนด์: BAISHUN MACHINERY
ได้รับการรับรอง: CE/ISO9001
หมายเลขรุ่น: CK5117
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: negotiable
รายละเอียดการบรรจุ: ส่งออกแบบสแตนดาร์ดกระเป๋าไม้ หรือ การเจรจาต่อรองกับลูกค้า
เวลาการส่งมอบ: 45 วันทําการ
เงื่อนไขการชำระเงิน: L/C,T/T,เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 20 ชุด/ชุด ต่อเดือน

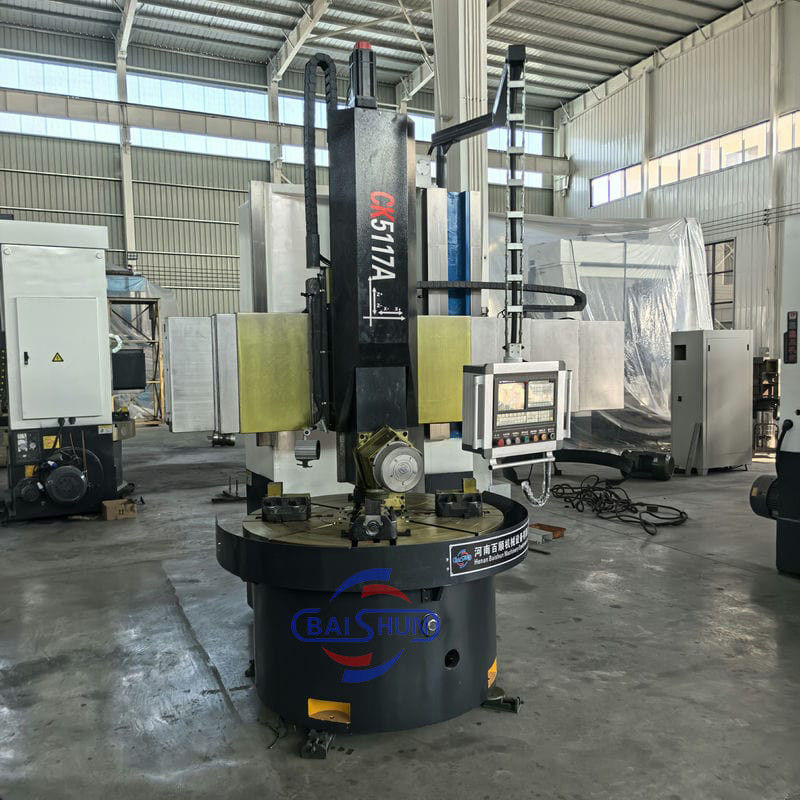

ชื่อสินค้า: |
เครื่องกลึงแนวตั้งความแม่นยำสูง |
ประเภทเครื่อง: |
CK5117 |
Max. สูงสุด turning diameter(mm) เส้นผ่านศูนย์กลางการหมุน (มม.): |
1700 |
Max. สูงสุด height of workpiece(mm) ความสูงของชิ้นงาน (มม.): |
1200 |
ขนาดโต๊ะทำงาน (มม.): |
1400 |
น้ําหนักของชิ้นงานสูงสุด: |
5ตัน |
จำนวนแกนหมุน: |
เดี่ยว |
แรงดันไฟฟ้า: |
380V |
คำสำคัญ: |
เครื่องกลึงแนวตั้ง |
การทำงาน: |
การกลึงโลหะ |
ชื่อสินค้า: |
เครื่องกลึงแนวตั้งความแม่นยำสูง |
ประเภทเครื่อง: |
CK5117 |
Max. สูงสุด turning diameter(mm) เส้นผ่านศูนย์กลางการหมุน (มม.): |
1700 |
Max. สูงสุด height of workpiece(mm) ความสูงของชิ้นงาน (มม.): |
1200 |
ขนาดโต๊ะทำงาน (มม.): |
1400 |
น้ําหนักของชิ้นงานสูงสุด: |
5ตัน |
จำนวนแกนหมุน: |
เดี่ยว |
แรงดันไฟฟ้า: |
380V |
คำสำคัญ: |
เครื่องกลึงแนวตั้ง |
การทำงาน: |
การกลึงโลหะ |
เครื่องกลึงแนวตั้ง CNC อเนกประสงค์ขายดีจากประเทศจีน เหมาะสำหรับการแปรรูปโลหะเหล็ก โลหะที่ไม่ใช่เหล็ก และวัสดุที่ไม่ใช่โลหะบางส่วน และสามารถทำการกลึงหน้าปลาย ผิวทรงกระบอกด้านในและด้านนอก ผิวทรงกรวยวงกลมด้านในและด้านนอก รวมถึงการเจาะ การขยายรู และการคว้านรู ระบบส่งกำลังหลักขับเคลื่อนด้วยมอเตอร์เซอร์โว AC แกนหมุน การเปลี่ยนเกียร์ด้วยระบบไฮดรอลิก และการปรับความเร็วแบบขั้นบันได 2 ระดับ หัวจับแบบ 4 ปากกาแบบเคลื่อนที่ด้วยมือ
คุณสมบัติหลัก:
1. เครื่องกลึงแนวตั้ง CNC มีป้อมปืนแนวตั้ง เส้นผ่านศูนย์กลางการกลึงสูงสุด 1600 มม. ถึง 2600 มม. สำหรับเครื่องกลึงแนวตั้งแบบเสาเดี่ยว สำหรับรุ่น CK5116 ออกแบบมาพร้อมเส้นผ่านศูนย์กลางโต๊ะ 1400 มม. และความสูงการกลึงสูงสุดมาตรฐานคือ 1200 มม.
2. อุปกรณ์ส่งกำลังเป็นการส่งกำลังแบบ 4 สปีดแบบไร้ขั้นบันได ซึ่งสะดวก รวดเร็ว และเชื่อถือได้
3. เกียร์ทั้งหมดที่ติดตั้งในระบบใช้เกียร์บด 40Cr ซึ่งมีคุณสมบัติความแม่นยำในการหมุนสูงและเสียงรบกวนต่ำ
4. เครื่องนี้เหมาะสำหรับการแปรรูปด้วยเครื่องมือเหล็กความเร็วสูงและเครื่องมือตัดคาร์ไบด์สำหรับโลหะที่ไม่ใช่เหล็ก โลหะสีดำ และวัสดุที่ไม่ใช่โลหะ บนเครื่องสามารถทำการแปรรูปดังต่อไปนี้: การกลึงผิวทรงกระบอกด้านในและด้านนอกของระนาบ; หน้าตะขอทุกชนิด ผิวทรงกรวยด้านในและด้านนอก เกลียว ร่องตัด และการตัด
พารามิเตอร์เครื่องจักร
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
เส้นผ่านศูนย์กลางการกลึงสูงสุดของป้อมปืนแนวตั้ง (มม.) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
เส้นผ่านศูนย์กลางโต๊ะทำงาน (มม.) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
ความสูงสูงสุดของชิ้นงาน (มม.) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
น้ำหนักสูงสุดของชิ้นงาน (กก.) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
ช่วงความเร็วรอบโต๊ะทำงาน (รอบต่อนาที) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
ชุดป้อน |
ไร้ขั้นบันได |
ไร้ขั้นบันได |
ไร้ขั้นบันได |
ไร้ขั้นบันได |
ไร้ขั้นบันได |
ไร้ขั้นบันได |
|
ช่วงการป้อนของป้อมปืน (มม./นาที) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
ระยะเคลื่อนที่ของคานขวาง (มม.) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
ระยะเคลื่อนที่แนวนอนของป้อมปืน (มม.) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
ระยะเคลื่อนที่แนวตั้งของป้อมปืน (มม.) |
450 |
500 |
650 |
750 |
800 |
800 |
|
ขนาดหน้าตัดของแท่งมีด (มม.) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
กำลังมอเตอร์หลัก (กิโลวัตต์) |
11 |
15 |
22 |
15 |
30 |
30 |
รูปภาพเครื่องจักรโดยละเอียด:
