รายละเอียดสินค้า
สถานที่กำเนิด: เฮนาน, จีน
ชื่อแบรนด์: BAISHUN MACHINERY
ได้รับการรับรอง: CE/ISO9001
หมายเลขรุ่น: ซีเค5116
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: negotiable
รายละเอียดการบรรจุ: ส่งออกแบบสแตนดาร์ดกระเป๋าไม้ หรือ การเจรจาต่อรองกับลูกค้า
เวลาการส่งมอบ: 45 วันทําการ
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union
สามารถในการผลิต: 20 ชุด/ชุด ต่อเดือน

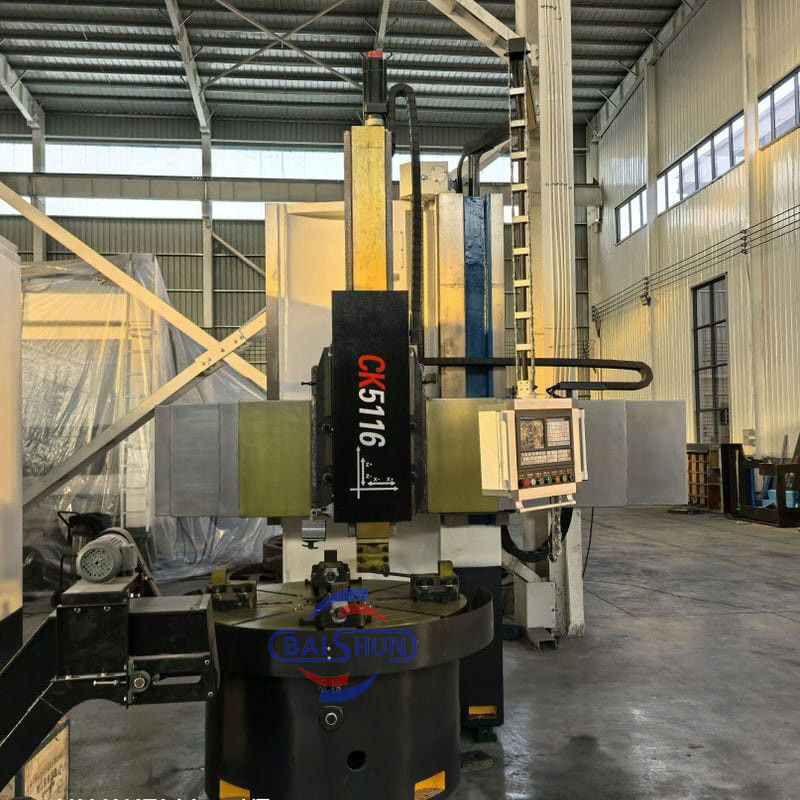

ชื่อสินค้า: |
VTL CNC ราคาเครื่องกลึงแนวตั้ง |
ประเภทเครื่อง: |
ซีเค5116 |
Max. สูงสุด turning diameter(mm) เส้นผ่านศูนย์กลางการหมุน (มม.): |
1600 |
Max. สูงสุด height of workpiece(mm) ความสูงของชิ้นงาน (มม.): |
1200 |
ขนาดโต๊ะทำงาน (มม.): |
1400 |
น้ําหนักของชิ้นงานสูงสุด: |
3.2 ตัน |
จำนวนแกนหมุน: |
เดี่ยว |
โวลเตชั่น: |
380v |
คําสําคัญ: |
VTL |
หน้าที่: |
การกลึงโลหะ |
ชื่อสินค้า: |
VTL CNC ราคาเครื่องกลึงแนวตั้ง |
ประเภทเครื่อง: |
ซีเค5116 |
Max. สูงสุด turning diameter(mm) เส้นผ่านศูนย์กลางการหมุน (มม.): |
1600 |
Max. สูงสุด height of workpiece(mm) ความสูงของชิ้นงาน (มม.): |
1200 |
ขนาดโต๊ะทำงาน (มม.): |
1400 |
น้ําหนักของชิ้นงานสูงสุด: |
3.2 ตัน |
จำนวนแกนหมุน: |
เดี่ยว |
โวลเตชั่น: |
380v |
คําสําคัญ: |
VTL |
หน้าที่: |
การกลึงโลหะ |
เครื่องกลึงแนวตั้ง CNC อเนกประสงค์ขายดีของจีนเหมาะสำหรับการแปรรูปโลหะเหล็ก โลหะนอกกลุ่มเหล็ก และวัสดุที่ไม่ใช่โลหะบางส่วน และสามารถทำการแปรรูปการกลึงของปลายหน้า พื้นผิวด้านในและด้านนอกทรงกระบอก พื้นผิวด้านในและด้านนอกทรงกรวยวงกลม และการเจาะ การขยาย การคว้านรูได้ การส่งกำลังหลักขับเคลื่อนด้วยมอเตอร์เซอร์โว AC ของแกนหมุน การเปลี่ยนเกียร์ไฮดรอลิก และการควบคุมความเร็วแบบไม่จำกัดสองเกียร์ โต๊ะทำงานเป็นหัวจับแบบเคลื่อนที่เดี่ยว 4 ขากรรไกร
คุณสมบัติหลัก:
1. เครื่องกลึงแนวตั้ง CNC ระบบ CNC ใช้ระบบ Siemens 828DD มีเสาเครื่องมือแนวตั้ง เส้นผ่านศูนย์กลางการตัดเฉือนสูงสุดคือ 1600 มม. ถึง 2600 มม. ของเครื่องกลึงแนวตั้งเสาเดี่ยว สำหรับรุ่น CK5116 ได้รับการออกแบบโดยมีเส้นผ่านศูนย์กลางโต๊ะ 1400 มม. และความสูงในการตัดเฉือนสูงสุดมาตรฐานคือ 1200 มม.
2. อุปกรณ์ส่งกำลังเป็นการส่งกำลังแบบไร้รอยต่อสี่สปีด ซึ่งสะดวก ไว และเชื่อถือได้
3. ตั้งค่าในระบบ เกียร์ทั้งหมดใช้เกียร์บด 40Cr ซึ่งมีลักษณะเฉพาะของความแม่นยำในการหมุนสูงและเสียงรบกวนต่ำ
4. เครื่องนี้เหมาะสำหรับเครื่องมือเหล็กความเร็วสูงและการแปรรูปเครื่องมือตัดคาร์ไบด์ของโลหะนอกกลุ่มเหล็ก โลหะดำ และวัสดุที่ไม่ใช่โลหะ บนเครื่องสามารถดำเนินการตามกระบวนการต่อไปนี้: การกลึงพื้นผิวด้านในและด้านนอกทรงกระบอกของระนาบ ทุกชนิดของพื้นผิวตะขอ พื้นผิวด้านในและด้านนอกทรงกรวย เกลียว ร่องตัด และการตัด
พารามิเตอร์เครื่อง
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
Max. เส้นผ่านศูนย์กลางการกลึง ของ ที่พักเครื่องมือแนวตั้ง (มม.) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
เส้นผ่านศูนย์กลาง ของ โต๊ะทำงาน (มม.) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
Max. ความสูง ของ ชิ้นงาน (มม.) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
Max. น้ำหนัก ของ ชิ้นงาน (กก.) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
ช่วง ของ ความเร็วในการหมุน ของโต๊ะทำงาน (รอบต่อนาที) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
ชุดป้อน |
ไม่จำกัด |
ไม่จำกัด |
ไม่จำกัด |
ไม่จำกัด |
ไม่จำกัด |
ไม่จำกัด |
|
ช่วง ของ การป้อน ของ ที่พักเครื่องมือ (มม./นาที) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
ระยะ การเคลื่อนที่ ของ คานขวาง (มม.) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
ระยะ การเคลื่อนที่ แนวนอน ของ ที่พักเครื่องมือ (มม.) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
ระยะ การเคลื่อนที่ แนวตั้ง ของ ที่พักเครื่องมือ (มม.) |
450 |
500 |
650 |
750 |
800 |
800 |
|
ขนาด ของ ส่วน ของ แถบตัด (มม.) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
กำลัง ของ มอเตอร์หลัก (กิโลวัตต์) |
11 |
15 |
22 |
15 |
30 |
30 |
รูปภาพเครื่องจักรโดยละเอียด:
