รายละเอียดสินค้า
สถานที่กำเนิด: เฮนาน, จีน
ชื่อแบรนด์: BAISHUN MACHINERY
ได้รับการรับรอง: CE/ISO9001
หมายเลขรุ่น: ซีเค5116
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: negotiable
รายละเอียดการบรรจุ: ส่งออกแบบสแตนดาร์ดกระเป๋าไม้ หรือ การเจรจาต่อรองกับลูกค้า
เวลาการส่งมอบ: 45 วันทําการ
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union
สามารถในการผลิต: 20 ชุด/ชุด ต่อเดือน
ชื่อสินค้า: |
เครื่องกลึงแนวตั้งคอลัมน์เดี่ยว CNC |
ประเภทเครื่อง: |
ซีเค5116 |
Max. สูงสุด turning diameter(mm) เส้นผ่านศูนย์กลางการหมุน (มม.): |
1600 |
Max. สูงสุด height of workpiece(mm) ความสูงของชิ้นงาน (มม.): |
1200 |
ขนาดโต๊ะทำงาน (มม.): |
1400 |
น้ําหนักของชิ้นงานสูงสุด: |
3.2 ตัน |
จำนวนแกนหมุน: |
เดี่ยว |
โวลเตชั่น: |
380v |
คําสําคัญ: |
เครื่องกลึงแนวตั้ง |
หน้าที่: |
การกลึงโลหะ |
ชื่อสินค้า: |
เครื่องกลึงแนวตั้งคอลัมน์เดี่ยว CNC |
ประเภทเครื่อง: |
ซีเค5116 |
Max. สูงสุด turning diameter(mm) เส้นผ่านศูนย์กลางการหมุน (มม.): |
1600 |
Max. สูงสุด height of workpiece(mm) ความสูงของชิ้นงาน (มม.): |
1200 |
ขนาดโต๊ะทำงาน (มม.): |
1400 |
น้ําหนักของชิ้นงานสูงสุด: |
3.2 ตัน |
จำนวนแกนหมุน: |
เดี่ยว |
โวลเตชั่น: |
380v |
คําสําคัญ: |
เครื่องกลึงแนวตั้ง |
หน้าที่: |
การกลึงโลหะ |
เครื่องกลึงแนวตั้ง CNC อเนกประสงค์ขายดีจากประเทศจีน เหมาะสำหรับการแปรรูปโลหะเหล็ก โลหะนอกกลุ่มเหล็ก และวัสดุที่ไม่ใช่โลหะบางชนิด และสามารถทำการแปรรูปการกลึงของปลายหน้า พื้นผิวด้านในและด้านนอกทรงกระบอก พื้นผิวด้านในและด้านนอกทรงกรวยวงกลม และการเจาะ การขยาย การคว้านรูได้ การส่งกำลังหลักขับเคลื่อนด้วยมอเตอร์เซอร์โว AC ของแกนหมุน การเปลี่ยนเกียร์ไฮดรอลิก และการควบคุมความเร็วแบบไม่จำกัดสองเกียร์ โต๊ะทำงานเป็นหัวจับแบบเคลื่อนที่เดี่ยว 4 ขากรรไกร
คุณสมบัติหลัก:
1. เครื่องกลึงแนวตั้ง CNC ระบบ CNC ใช้ระบบ Siemens 828DD มีเสาเครื่องมือแนวตั้ง เส้นผ่านศูนย์กลางการตัดเฉือนสูงสุดคือ 1600 มม. ถึง 2600 มม. ของเครื่องกลึงแนวตั้งเสาเดี่ยว สำหรับรุ่น CK5116 ได้รับการออกแบบโดยมีเส้นผ่านศูนย์กลางโต๊ะ 1400 มม. และความสูงในการตัดเฉือนสูงสุดมาตรฐานคือ 1200 มม.
2. อุปกรณ์ส่งกำลังเป็นการส่งกำลังแบบไม่จำกัดสี่สปีด ซึ่งสะดวก ไว และเชื่อถือได้
3. ตั้งค่าในระบบ เกียร์ทั้งหมดใช้เกียร์บด 40Cr ซึ่งมีลักษณะเฉพาะของความแม่นยำในการหมุนสูงและเสียงรบกวนต่ำ
4. เครื่องจักรเหมาะสำหรับเครื่องมือเหล็กความเร็วสูงและการตัดเฉือนเครื่องมือคาร์ไบด์ของโลหะนอกกลุ่มเหล็ก โลหะดำ และวัสดุที่ไม่ใช่โลหะ บนเครื่องจักรสามารถดำเนินการตามกระบวนการต่อไปนี้: การกลึงพื้นผิวด้านในและด้านนอกทรงกระบอกของระนาบ ทุกชนิดของพื้นผิวตะขอ พื้นผิวด้านในและด้านนอกทรงกรวย เกลียว ร่องตัด และการตัด
พารามิเตอร์เครื่องจักร
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
เส้นผ่านศูนย์กลางการกลึงสูงสุดของที่พักเครื่องมือแนวตั้ง (มม.) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
เส้นผ่านศูนย์กลางโต๊ะทำงาน (มม.) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
ความสูงสูงสุดของชิ้นงาน (มม.) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
น้ำหนักสูงสุดของชิ้นงาน (กก.) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
ช่วงความเร็วในการหมุนของโต๊ะทำงาน (รอบต่อนาที) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
ชุดป้อน |
ไม่จำกัด |
ไม่จำกัด |
ไม่จำกัด |
ไม่จำกัด |
ไม่จำกัด |
ไม่จำกัด |
|
ช่วงการป้อนของที่พักเครื่องมือ (มม./นาที) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
ระยะเคลื่อนที่ของคานขวาง (มม.) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
ระยะเคลื่อนที่แนวนอนของที่พักเครื่องมือ (มม.) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
ระยะเคลื่อนที่แนวตั้งของที่พักเครื่องมือ (มม.) |
450 |
500 |
650 |
750 |
800 |
800 |
|
ขนาดของส่วนของแถบตัด (มม.) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
กำลังมอเตอร์หลัก (กิโลวัตต์) |
11 |
15 |
22 |
15 |
30 |
30 |

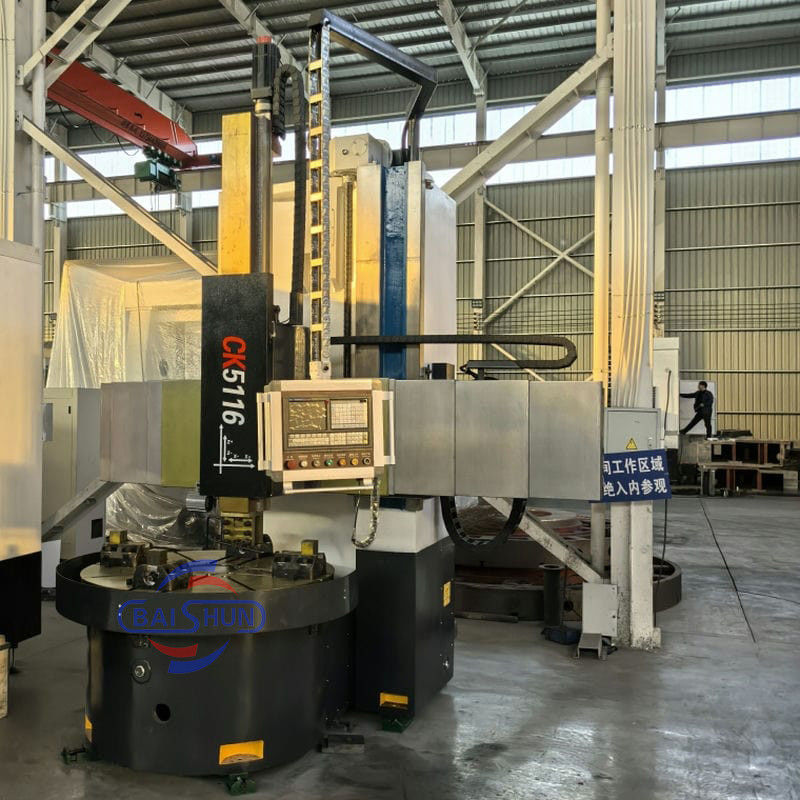

ภาพถ่ายเครื่องจักรโดยละเอียด:
การขนส่งและการจัดส่ง:
สำหรับรายละเอียดและข้อมูลจำเพาะเพิ่มเติม โปรดติดต่อ:
