รายละเอียดสินค้า
สถานที่กำเนิด: เฮนาน, จีน
ชื่อแบรนด์: BAISHUN MACHINERY
ได้รับการรับรอง: CE/ISO9001
หมายเลขรุ่น: ซีเค5116
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: negotiable
รายละเอียดการบรรจุ: ส่งออกแบบสแตนดาร์ดกระเป๋าไม้ หรือ การเจรจาต่อรองกับลูกค้า
เวลาการส่งมอบ: 45 วันทําการ
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union
สามารถในการผลิต: 20 ชุด/ชุด ต่อเดือน
ชื่อสินค้า: |
เครื่องหมุนตั้ง |
ประเภทเครื่อง: |
ซีเค5116 |
Max. สูงสุด turning diameter(mm) เส้นผ่านศูนย์กลางการหมุน (มม.): |
1600 |
Max. สูงสุด height of workpiece(mm) ความสูงของชิ้นงาน (มม.): |
1200 |
ขนาดโต๊ะทำงาน (มม.): |
1400 |
น้ําหนักของชิ้นงานสูงสุด: |
3.2 ตัน |
จำนวนแกนหมุน: |
เดี่ยว |
โวลเตชั่น: |
380v |
คําสําคัญ: |
เครื่องหมุนตั้ง |
หน้าที่: |
การกลึงโลหะ |
ชื่อสินค้า: |
เครื่องหมุนตั้ง |
ประเภทเครื่อง: |
ซีเค5116 |
Max. สูงสุด turning diameter(mm) เส้นผ่านศูนย์กลางการหมุน (มม.): |
1600 |
Max. สูงสุด height of workpiece(mm) ความสูงของชิ้นงาน (มม.): |
1200 |
ขนาดโต๊ะทำงาน (มม.): |
1400 |
น้ําหนักของชิ้นงานสูงสุด: |
3.2 ตัน |
จำนวนแกนหมุน: |
เดี่ยว |
โวลเตชั่น: |
380v |
คําสําคัญ: |
เครื่องหมุนตั้ง |
หน้าที่: |
การกลึงโลหะ |

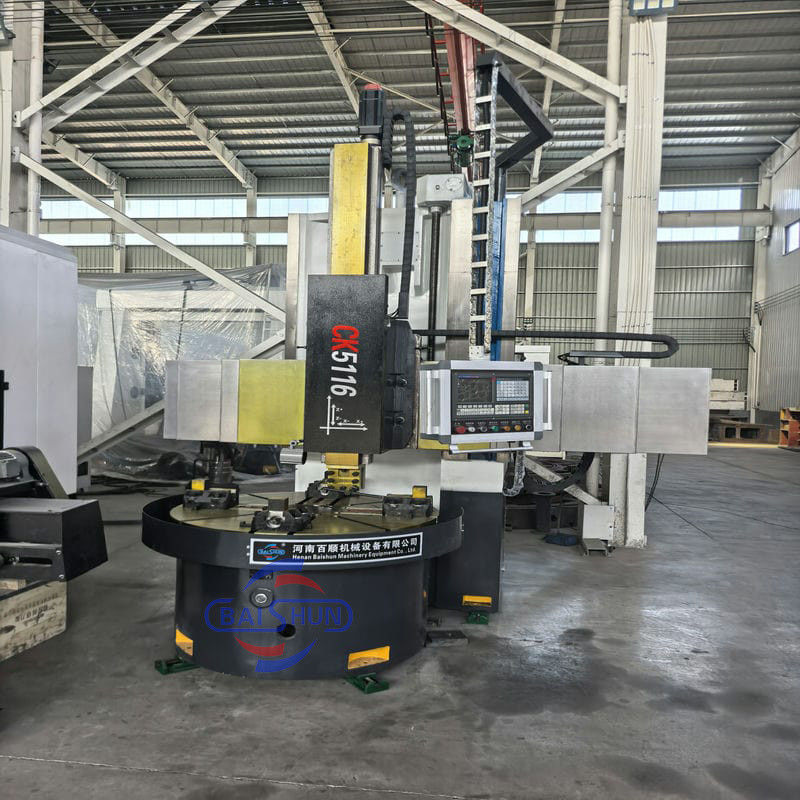

เครื่องกลึงแนวตั้ง CNC อเนกประสงค์ที่ขายดีในประเทศจีน เหมาะสำหรับการแปรรูปโลหะเหล็ก โลหะนอกกลุ่มเหล็ก และวัสดุที่ไม่ใช่โลหะบางส่วน และสามารถทำการแปรรูปการกลึงของปลายหน้า พื้นผิวด้านในและด้านนอกทรงกระบอก พื้นผิวด้านในและด้านนอกทรงกรวยวงกลม และการเจาะ การขยาย การคว้านรูได้ การส่งกำลังหลักขับเคลื่อนด้วยมอเตอร์เซอร์โว AC ของแกนหมุน การเปลี่ยนเกียร์ไฮดรอลิก และการควบคุมความเร็วแบบไม่ต่อเนื่องสองเกียร์ โต๊ะทำงานเป็นหัวจับแบบเคลื่อนที่เดี่ยว 4 ขากรรไกร
คุณสมบัติหลัก:
1. เครื่องกลึงแนวตั้ง CNC ระบบ CNC ใช้ระบบ Siemens 828DD มีเสาเครื่องมือแนวตั้ง เส้นผ่านศูนย์กลางการตัดเฉือนสูงสุดคือ 1600 มม. ถึง 2600 มม. ของเครื่องกลึงแนวตั้งคอลัมน์เดี่ยว สำหรับรุ่น CK5116 ได้รับการออกแบบให้มีเส้นผ่านศูนย์กลางโต๊ะ 1400 มม. และความสูงในการตัดเฉือนสูงสุดมาตรฐานคือ 1200 มม.
2. อุปกรณ์ส่งกำลังเป็นการส่งกำลังแบบไม่ต่อเนื่องสี่สปีด ซึ่งสะดวก ไว และเชื่อถือได้
3. ตั้งค่าในระบบ เกียร์ทั้งหมดใช้เกียร์บด 40Cr ซึ่งมีลักษณะเฉพาะของความแม่นยำในการหมุนสูงและเสียงรบกวนต่ำ
4. เครื่องจักรนี้เหมาะสำหรับเครื่องมือเหล็กความเร็วสูงและการแปรรูปเครื่องมือตัดคาร์ไบด์ของโลหะนอกกลุ่มเหล็ก โลหะดำ และวัสดุที่ไม่ใช่โลหะ บนเครื่องจักรสามารถดำเนินการตามกระบวนการต่อไปนี้: การกลึงพื้นผิวด้านในและด้านนอกทรงกระบอกของระนาบ ทุกชนิดของพื้นผิวตะขอ พื้นผิวกวยด้านในและด้านนอก เกลียว ร่องตัด และการตัด
พารามิเตอร์เครื่องจักร
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
เส้นผ่านศูนย์กลางการกลึงสูงสุดของที่พักเครื่องมือแนวตั้ง (มม.) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
เส้นผ่านศูนย์กลางโต๊ะทำงาน (มม.) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
ความสูงสูงสุดของชิ้นงาน (มม.) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
น้ำหนักสูงสุดของชิ้นงาน (กก.) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
ช่วงความเร็วในการหมุนของโต๊ะทำงาน (รอบต่อนาที) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
ชุดป้อน |
ไม่ต่อเนื่อง |
ไม่ต่อเนื่อง |
ไม่ต่อเนื่อง |
ไม่ต่อเนื่อง |
ไม่ต่อเนื่อง |
ไม่ต่อเนื่อง |
|
ช่วงการป้อนของที่พักเครื่องมือ (มม./นาที) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
ระยะเคลื่อนที่ของคานขวาง (มม.) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
ระยะเคลื่อนที่แนวนอนของที่พักเครื่องมือ (มม.) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
ระยะเคลื่อนที่แนวตั้งของที่พักเครื่องมือ (มม.) |
450 |
500 |
650 |
750 |
800 |
800 |
|
ขนาดของส่วนของแถบตัด (มม.) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
กำลังมอเตอร์หลัก (กิโลวัตต์) |
11 |
15 |
22 |
15 |
30 |
30 |
ภาพถ่ายเครื่องจักรโดยละเอียด:
การขนส่งและการจัดส่ง:
สำหรับรายละเอียดและข้อมูลจำเพาะเพิ่มเติม โปรดติดต่อ:
