รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: BAISHUN
ได้รับการรับรอง: ISO
หมายเลขรุ่น: คิวเค1325
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: USD 27000-34000/Set
รายละเอียดการบรรจุ: แพคเกจพาเลทและกล่องไม้
เวลาการส่งมอบ: ภายใน 45 วัน
เงื่อนไขการชำระเงิน: L/C,T/T,เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 20/เดือน
ชื่อสินค้า: |
CNC ท่อ threading lathe |
แบบอย่าง: |
คิวเค1325 |
Max. สูงสุด Swing Diameter Over Bed เส้นผ่านศูนย์กลางสวิงเหนือเตียง: |
800มม |
เส้นผ่านศูนย์กลางสูงสุดของเกลียว: |
250มม |
แกนหมุน: |
255มม |
ซีเอ็นซี หรือไม่: |
ซีเอ็นซี |
คำสำคัญ: |
เกลียวท่อ |
การทำงาน: |
การตัดสกรู |
พลัง: |
11 |
น้ำหนักเครื่อง: |
6500กก |
ชื่อสินค้า: |
CNC ท่อ threading lathe |
แบบอย่าง: |
คิวเค1325 |
Max. สูงสุด Swing Diameter Over Bed เส้นผ่านศูนย์กลางสวิงเหนือเตียง: |
800มม |
เส้นผ่านศูนย์กลางสูงสุดของเกลียว: |
250มม |
แกนหมุน: |
255มม |
ซีเอ็นซี หรือไม่: |
ซีเอ็นซี |
คำสำคัญ: |
เกลียวท่อ |
การทำงาน: |
การตัดสกรู |
พลัง: |
11 |
น้ำหนักเครื่อง: |
6500กก |

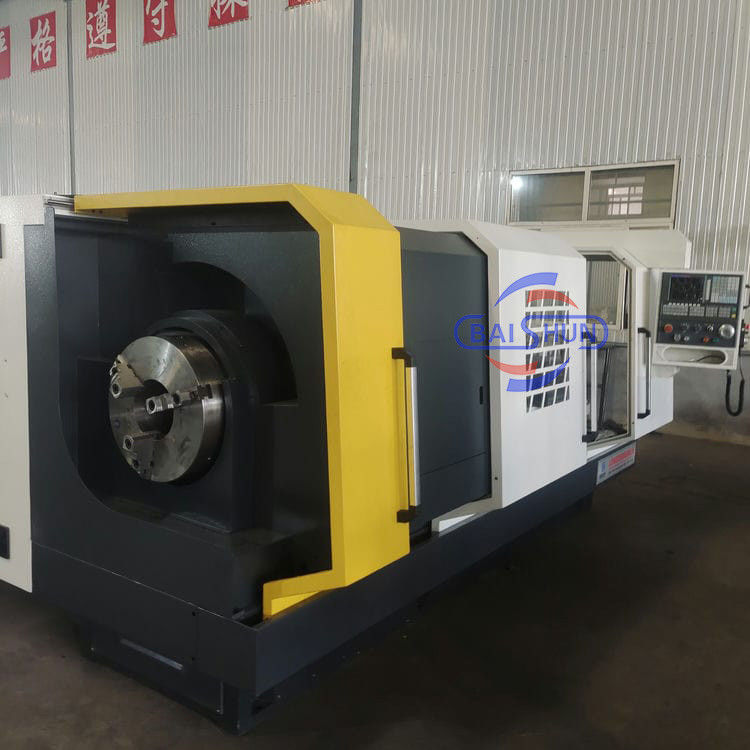

ประเทศน้ำมันขนาดใหญ่ Spindel Bore Flat Bed งานกลึงอัตโนมัติ CNC กลึงเกลียวท่อ
รายละเอียดสินค้า:
เครื่องต๊าปท่อซีเอ็นซีเป็นเครื่องซีเอ็นซีควบคุมต่อเนื่องสองพิกัดประสิทธิภาพสูง ความแม่นยำสูง วิจัยและพัฒนาอย่างอิสระตามความต้องการการพัฒนาของอุตสาหกรรมปิโตรเลียม ตัวเครื่องมีกำลังสูง ความแข็งแกร่งดี สามารถตัดตรง เฉียง โค้ง เกลียวนอก เกลียวนิ้วได้ และมีฟังก์ชั่นหลากหลาย เช่น การชดเชยรัศมีปลาย ตัวเครื่องมีความแข็งแกร่งและมีกำลังสูง เป็นเครื่องกัดเกลียวท่อที่มีความแม่นยำสูงและมีประสิทธิภาพสูง
สามารถใช้สำหรับการตัดเฉือนหยาบและการเก็บผิวละเอียดของชิ้นส่วนเครื่องจักรกล โดยเฉพาะอย่างยิ่งเหมาะสำหรับปิโตรเลียม เหมืองแร่ เครื่องจักร และอุตสาหกรรมอื่น ๆ สำหรับการประมวลผลชิ้นส่วนโรตารีที่มีประสิทธิภาพสูง ปริมาณสูง และมีความแม่นยำสูง และยังสามารถแปรรูปเหล็ก เหล็กหล่อ โลหะที่ไม่ใช่เหล็ก และวัสดุอื่นๆ ได้อีกด้วย
คุณสมบัติ:
1. เจาะแกนหมุนขนาดใหญ่และหัวจับคู่เพื่อให้แน่ใจว่าท่อมีเส้นผ่านศูนย์กลางใหญ่
2. เตียงชิ้นเดียวใช้เหล็กหล่อที่มีความแข็งแรงสูงเพื่อให้มั่นใจถึงความแข็งแกร่งและความแม่นยำ
3. คู่มือการดับความถี่อัลตราโซนิกช่วยให้มั่นใจได้ถึงความต้านทานการสึกหรอที่ดี
4. พื้นผิวของแคร่และไกด์เวย์มีความแม่นยำสูง
ข้อกำหนดทางเทคนิค:
| แบบอย่าง | หน่วย | คิวเค1325 | QK1327 | คิวเค1332 | คิวเค1335 | คิวเค1353 | คิวเค1363 | |
| ระบบซีเอ็นซี | / |
การกำหนดค่ามาตรฐาน:GSK980TDi ทางเลือก: FANUC; KND; ฯลฯ |
||||||
| เส้นผ่านศูนย์กลางสูงสุด สวิงเหนือเตียง | มม | 800 | 800 | 800 | 1,000 | 1250 | 1400 | |
| Max dia.swing บนสไลด์ข้าม | มม | 480 | 480 | 480 | 610 | 860 | 950 | |
| ความยาวสูงสุดของชิ้นงาน | มม | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| ช่วงเกลียวท่อ | มม | 70-250 | 70-275 | 80-320 | 150-350 | 350-525 | 450-625 | |
| ความกว้างของเตียง | มม | 600/650 | 755 | 755 | 755 | 755 | 755 | |
| เจาะแกน | มม | 255 | 280 | 325 | 360 | 540 | 640 | |
| ความสูงของศูนย์กลางแกนหมุน | มม | 400 | 400 | 400 | 500 | 625 | 700 | |
| กำลังของมอเตอร์แกนหมุน | มม | 11 | 15 | 15 | 22 | 30 | 30 | |
| โหมดความเร็วของแกนหมุน | / | สองเกียร์ ก้าวเข้าเกียร์น้อยลง | ||||||
| ช่วงความเร็วของแกนหมุน | รอบ/นาที |
(ญ):15-100 (ส):100-350 |
(ใหญ่):20-100 (ส):100-300 |
(ญ):20-130 (ส):100-300 |
(ลิตร):30-130 (ส):65-260 |
(ญ):20-80 (ส):55-220 |
(ญ):15-65 (ส):65-120 |
|
| Max.traverse ของ X/Z | มม |
เอ็กซ์:420 จ:1250 |
เอ็กซ์:420 จ:1250 |
เอ็กซ์:420 จ:1250 |
เอ็กซ์:450 จ:1250 |
เอ็กซ์:650 จ:1250 |
เอ็กซ์:750 จ:1250 |
|
| X/Z การเคลื่อนที่อย่างรวดเร็ว | มม./นาที | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | |
| ปากกาขนนกหาง | เส้นผ่านศูนย์กลาง | มม | 100 | 100 | 100 | 160 | 160/260 | 160/260 |
| การท่องเที่ยว | มม | 250 | 250 | 250 | 300 | 300 | 300 | |
| เรียว | มอร์สหมายเลข 6 | มอร์สหมายเลข 6 | มอร์สหมายเลข 6 | มอร์สหมายเลข 6 | มอร์สหมายเลข 6 | มอร์สหมายเลข 6 | ||
| ปราการ | แบบอย่าง | HAK21240 | HAK21300 | SLD170A04N | SLD170A04N | SLD170A04N | SLD170A04N | |
| จำนวนสถานีเครื่องมือ | แนวตั้งสี่สถานี | |||||||
| มิติของเครื่องมือ | มม | 32x32 | 32x32 | 32x32 | 32x32 | 32x32 | 32x32 | |
| เวลาการจัดทำดัชนีป้อมปืน | ส | 2.6 | 2.6 | 5.6 | 5.6 | 5.6 | 5.6 | |
| ชัค | K11-500 หัวจับสามขากรรไกร | K72-780 หัวจับสี่ขากรรไกร | K72-780 หัวจับสี่ขากรรไกร | K66-780 หัวจับไฟฟ้าสี่ขากรรไกร | K66-780 หัวจับไฟฟ้าสี่ขากรรไกร | K66-780 หัวจับไฟฟ้าสี่ขากรรไกร | ||
| ความแม่นยำของตำแหน่ง | มม | 0.020 | 0.020 | 0.020 | 0.020 | 0.040 | 0.040 | |
| ความแม่นยำในการเปลี่ยนตำแหน่ง | มม | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 | |
| น้ำหนักเครื่อง | ต | 6.5/7.2 | 8 | 10 | 10 | 18 | 19 | |
รายละเอียดเครื่อง:
การบรรจุและการจัดส่ง:
