รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: BAISHUN
ได้รับการรับรอง: ISO
หมายเลขรุ่น: คิวเค1325
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: USD 27000-34000/Set
รายละเอียดการบรรจุ: แพคเกจพาเลทและกล่องไม้
เวลาการส่งมอบ: ภายใน 45 วัน
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union
สามารถในการผลิต: 20/เดือน

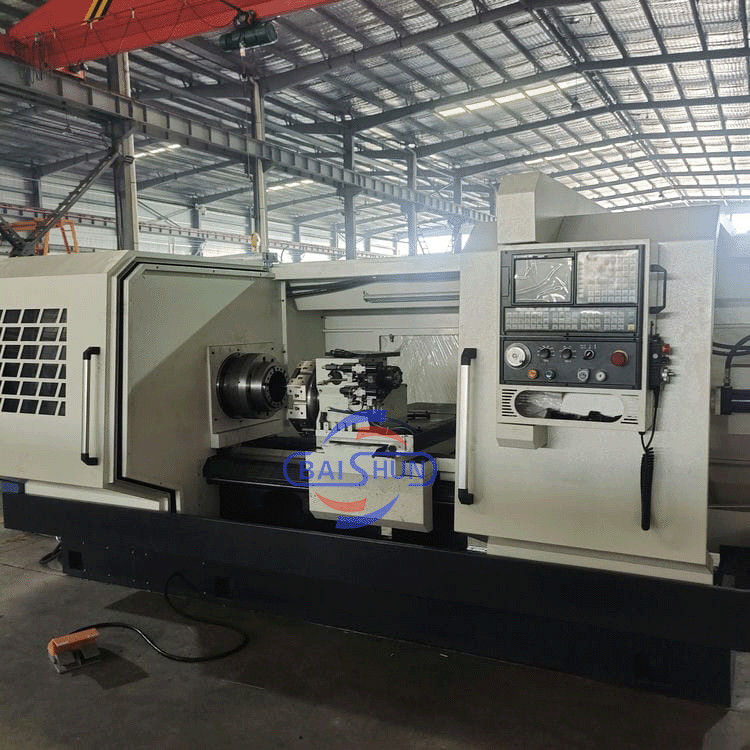

ชื่อสินค้า: |
เครื่องกลึงเกลียวท่อแบบเตียงแบน |
รุ่น: |
คิวเค1325 |
Max. สูงสุด Swing Diameter Over Bed เส้นผ่านศูนย์กลางสวิงเหนือเตียง: |
800มม |
เส้นผ่านศูนย์กลางสูงสุดของเกลียว: |
250มม |
แกนเจาะ: |
255มม |
ซีเอ็นซี หรือเปล่า: |
cnc |
คําสําคัญ: |
เกลียวท่อ |
หน้าที่: |
การตัดสกรู |
พลัง: |
11 |
น้ำหนักเครื่อง: |
6500กก |
ชื่อสินค้า: |
เครื่องกลึงเกลียวท่อแบบเตียงแบน |
รุ่น: |
คิวเค1325 |
Max. สูงสุด Swing Diameter Over Bed เส้นผ่านศูนย์กลางสวิงเหนือเตียง: |
800มม |
เส้นผ่านศูนย์กลางสูงสุดของเกลียว: |
250มม |
แกนเจาะ: |
255มม |
ซีเอ็นซี หรือเปล่า: |
cnc |
คําสําคัญ: |
เกลียวท่อ |
หน้าที่: |
การตัดสกรู |
พลัง: |
11 |
น้ำหนักเครื่อง: |
6500กก |
เครื่องหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุน
คําอธิบายสินค้า:
เครื่องตัดเชือกท่อ CNC มีประสิทธิภาพสูงความแม่นยําสูงสองประสานงาน CNC เครื่องควบคุมต่อเนื่องวิจัยและพัฒนาอย่างอิสระตามความต้องการการพัฒนาของอุตสาหกรรมน้ํามัน. เครื่องมีพลังงานสูง ความแข็งแรงที่ดี สามารถตัดตรง, oblique, ลายคาน, ชาย, ไฮล์อินช์, และมีฟังก์ชันที่หลากหลาย เช่น การชําระค่าตอบแทนรัศมีปลายเครื่องมีความแข็งแรงสูงและพลังงานสูงมันเป็นเครื่องแปรรูปเส้นท่อที่มีความแม่นยําสูงและประสิทธิภาพสูง
สามารถนําไปใช้ในการแปรรูปและแปรรูปชุดชุดของชิ้นส่วนเครื่องจักรกล โดยเฉพาะอย่างยิ่งเหมาะสําหรับปิโตรเลียม, การทําเหมืองแร่, เครื่องจักรกลและอุตสาหกรรมอื่น ๆ สําหรับประสิทธิภาพสูงการประมวลผลขนาดใหญ่และความละเอียดสูงของชิ้นส่วนหมุน.
ลักษณะ:
1. ช่องเจาะ spindle ใหญ่และ chuck สองเพื่อให้แน่ใจว่ากระบวนการหลอดขนาดใหญ่
2. เตียงหนึ่งชิ้นรับรองเหล็กเหล็กเหล็กแรงสูงเพื่อให้แน่ใจว่าความแข็งแรงและความแม่นยํา
3. เส้นทางการนําที่ถูกลมด้วยความถี่ ultrasonic รับประกันความทนทานการสวมใส่ที่ดี
4. พื้นที่ของรถบรรทุกและทางนําด้วยความแม่นยําสูง
ข้อมูลการใช้งาน:
| รุ่น | หน่วย | QK1325 | QK1327 | QK1332 | QK1335 | QK1353 | QK1363 | |
| ระบบ CNC | / |
การตั้งค่าแบบมาตรฐาน: GSK980TDi ไม่จําเป็น: FANUC; SIMENS;KND; เป็นต้น |
||||||
| แม็กซ์ เดย์ โยนไปนอน | mm | 800 | 800 | 800 | 1000 | 1250 | 1400 | |
| แม็กซ์ ไดอาร์ส โชว์ข้ามสไลด์ | mm | 480 | 480 | 480 | 610 | 860 | 950 | |
| ความยาวสูงสุดของชิ้นงาน | mm | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| ระยะการหมัดท่อ | mm | 70-250 | 70-275 | 80-320 | 150-350 | 350-525 | 450-625 | |
| ความกว้างของเตียง | mm | 600/650 | 755 | 755 | 755 | 755 | 755 | |
| ช่องเจาะหมุน | mm | 255 | 280 | 325 | 360 | 540 | 640 | |
| ความสูงของศูนย์กลางสปินด์ | mm | 400 | 400 | 400 | 500 | 625 | 700 | |
| พลังงานของมอเตอร์สปินด์ | mm | 11 | 15 | 15 | 22 | 30 | 30 | |
| โหมดความเร็วของสปินด์ | / | สองเกียร์ ขั้นต่ําในเกียร์ | ||||||
| ระยะความเร็วของสปินด์ | r/min |
(L):15-100 (H):100-350 |
(L):20-100 (H):100-300 |
(L):20-130 (H):100-300 |
(L) 30-130 (H): 65-260 |
(L):20-80 (H): 55-220 |
(L) 15-65 (H): 65-120 |
|
| Max.traverse ของ X/Z | mm |
X:420 Z:1250 |
X:420 Z:1250 |
X:420 Z:1250 |
X:450 Z:1250 |
X:650 Z:1250 |
X:750 Z:1250 |
|
| X/Z เร็ว | mm/min | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | |
| ผงหาง | กว้าง | mm | 100 | 100 | 100 | 160 | 160/260 | 160/260 |
| การเดินทาง | mm | 250 | 250 | 250 | 300 | 300 | 300 | |
| หนา | โมร์ส NO6 | โมร์ส NO6 | โมร์ส NO6 | โมร์ส NO6 | โมร์ส NO6 | โมร์ส NO6 | ||
| ปราสาท | รุ่น | HAK21240 | HAK21300 | SLD170A04N | SLD170A04N | SLD170A04N | SLD170A04N | |
| จํานวนสถานีเครื่องมือ | สูง 4 สถานี | |||||||
| ขนาดของเครื่องมือ | mm | 32x32 | 32x32 | 32x32 | 32x32 | 32x32 | 32x32 | |
| ระยะเวลาการชี้อัตราการใช้งานของหอก | s | 2.6 | 2.6 | 5.6 | 5.6 | 5.6 | 5.6 | |
| ชัค | K11-500 ชั๊กปากสาม | K72-780 4 ช่องคาน | K72-780 4 ช่องคาน | K66-780 ชัคไฟฟ้าสี่ช่องคาน | K66-780 ชัคไฟฟ้าสี่ช่องคาน | K66-780 ชัคไฟฟ้าสี่ช่องคาน | ||
| ความแม่นยําในการตั้งตําแหน่ง | mm | 0.020 | 0.020 | 0.020 | 0.020 | 0.040 | 0.040 | |
| ความแม่นยําในการตั้งตําแหน่งใหม่ | mm | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 | |
| น้ําหนักของเครื่อง | T | 6.5/7.2 | 8 | 10 | 10 | 18 | 19 | |
รายละเอียดเครื่อง:
การบรรจุและการส่ง:
สําหรับรายละเอียดและรายละเอียดเพิ่มเติม โปรดติดต่อ:
