บ้าน > สินค้า > เครื่องเจาะและบดแบบแนวราบ CNC > TK6920 เครื่องบดบด CNC แบบขอบแนวราบ พร้อมสปินด์ ISO50

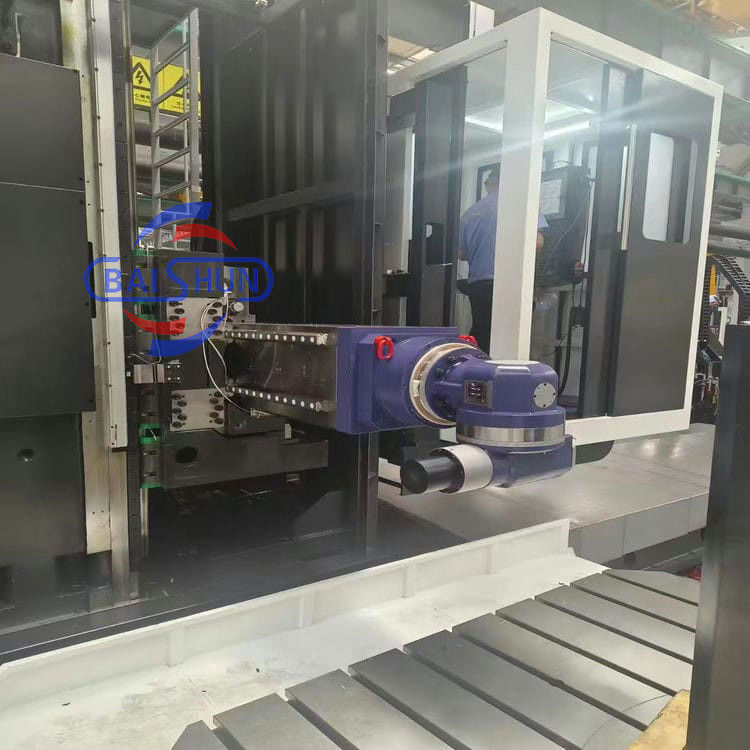

TK6920 เครื่องบดบด CNC แบบขอบแนวราบ พร้อมสปินด์ ISO50

รายละเอียดสินค้า

สถานที่กำเนิด: จีน

ชื่อแบรนด์: BAISHUN MACHINERY

ได้รับการรับรอง: ISO

หมายเลขรุ่น: TK6920

เอกสาร: ใบแสดงผลิตภัณฑ์

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด

ราคา: USD99000/Set

รายละเอียดการบรรจุ: 1. Outside we will pack the product with plastic to prevent wet. 1. ภายนอกเราจะแพ็คสินค้าด

เวลาการส่งมอบ: 3 เดือน

เงื่อนไขการชำระเงิน: L/C,T/T,เวสเทิร์นยูเนี่ยน

สามารถในการผลิต: 30 ชุด/ชุด ต่อเดือน

รับราคาที่ดีที่สุด
เน้น:

แรม เครื่องเจาะและบดแนวราบ

,

เครื่องบดและบดแนวราบ

ชื่อสินค้า:
เครื่องบดและบดแนวราบ
พิมพ์:
TK6920
แกนเรียว:
ISO50
เส้นผ่านศูนย์กลางแกนหมุน:
200มม
ท่องเที่ยว Z/Y/Z:
6000/3000/1200มม
ความเร็วแกนหมุน:
1200r/นาที
การทำงาน:
การคว้านและการกัด
คำสำคัญ:
เครื่องคว้านและกัด
ขนาดโต๊ะทำงาน:
ปรับแต่งได้รับการยอมรับ
ตัวควบคุมซีเอ็นซี:
ฟานุค
ชื่อสินค้า:
เครื่องบดและบดแนวราบ
พิมพ์:
TK6920
แกนเรียว:
ISO50
เส้นผ่านศูนย์กลางแกนหมุน:
200มม
ท่องเที่ยว Z/Y/Z:
6000/3000/1200มม
ความเร็วแกนหมุน:
1200r/นาที
การทำงาน:
การคว้านและการกัด
คำสำคัญ:
เครื่องคว้านและกัด
ขนาดโต๊ะทำงาน:
ปรับแต่งได้รับการยอมรับ
ตัวควบคุมซีเอ็นซี:
ฟานุค
TK6920 เครื่องบดบด CNC แบบขอบแนวราบ พร้อมสปินด์ ISO50

เครื่องคว้านกัดแนวนอนแบบตั้งพื้น CNC Ram Universal


เครื่องคว้านกัดแนวนอนแบบตั้งพื้น CNC

เครื่องคว้านกัดแนวนอน CNC ได้รับการออกแบบให้มีแรงบิดสูง ประสิทธิภาพสูง ความแข็งแกร่งสูง และเทคโนโลยีขั้นสูง ตามคำขอของผู้ใช้ เครื่องจักรสามารถจับคู่กับคอนโทรลเลอร์ที่แตกต่างกัน ข้อกำหนดด้านความแม่นยำที่แตกต่างกัน ขนาดโต๊ะที่แตกต่างกัน เพื่อสร้างเครื่องคว้านรุ่นต่างๆ เครื่องคว้านรุ่นนี้เหมาะสำหรับการกัดชิ้นส่วนรูปทรงกล่อง โครงสร้างเฟรม หรือแม่พิมพ์ขนาดใหญ่และขนาดกลาง และสามารถทำการกัด คว้าน เจาะ ดึง และต๊าปได้หลังจากการจับยึดเพียงครั้งเดียว เครื่องจักรควบคุม 7 แกน พร้อมการเคลื่อนที่พร้อมกัน 4 แกน และอนุญาตให้ทำการเจาะรูวงกลมและการตัดเฉือนพื้นผิวโค้ง 3 มิติ ด้วยการติดตั้งหัวกัด จานหน้า และอุปกรณ์อื่นๆ เครื่องจักรซีรีส์นี้มีความสามารถในการตัดเฉือนที่เพิ่มขึ้น แกนหมุนมีเสื้อระบายความร้อนเพื่อจำกัดความร้อนที่แกนหมุน

TK6920 เครื่องบดบด CNC แบบขอบแนวราบ พร้อมสปินด์ ISO50

TK6920 เครื่องบดบด CNC แบบขอบแนวราบ พร้อมสปินด์ ISO50TK6920 เครื่องบดบด CNC แบบขอบแนวราบ พร้อมสปินด์ ISO50TK6920 เครื่องบดบด CNC แบบขอบแนวราบ พร้อมสปินด์ ISO50TK6920 เครื่องบดบด CNC แบบขอบแนวราบ พร้อมสปินด์ ISO50


TK6920 เครื่องบดบด CNC แบบขอบแนวราบ พร้อมสปินด์ ISO50

TK6920 เครื่องบดบด CNC แบบขอบแนวราบ พร้อมสปินด์ ISO50

ข้อมูลจำเพาะทางเทคนิค:


รายการ หน่วย TK6913 TK6916 TK6920 TK6926
เส้นผ่านศูนย์กลางแกนหมุน มม. 130 160 200 260
เรียวแกนหมุน ISO 50 50 60 60
ความเร็วแกนหมุนสูงสุด รอบต่อนาที 1500(ตัวเลือก:3000) 1200(ตัวเลือก:2000) 1000(ตัวเลือก:2000) 1000(ตัวเลือก:1500)
กำลังมอเตอร์-เซอร์โว กิโลวัตต์ 30 55 75 110
ระยะเคลื่อนที่รวมของแกนคว้านและแรม มม. 1500 2400 2400 3200
ขนาดหน้าตัดแรม มม. 380*420 480*520 480*520 620*740
ระยะเคลื่อนที่ของเสา - แกน X มม. 4000(ตัวเลือก:5-15ม.) 6000(ตัวเลือก:7-20ม.) 6000(ตัวเลือก:7-20ม.) 8000(ตัวเลือก:9-20ม.)
ระยะเคลื่อนที่แนวตั้งของหัวจับแกนหมุน - แกน Y มม. 2000(ตัวเลือก: 3ม.) 3000(ตัวเลือก: 4ม., 5ม.) 3000(ตัวเลือก: 4ม., 5ม.) 3000(ตัวเลือก: 4ม., 5ม.)
ระยะเคลื่อนที่ตามยาวของเสา - แกน Z มม. 700 1200 1200 1600
ระยะเคลื่อนที่ตามแนวแกนของแกนคว้าน - แกน W มม. 800 1200 1200 1600
องศาการหมุนแกน B องศา 360


แม็กกาซีนเครื่องมือ ชิ้น 40/60 40/60 40/60 40/60
ขนาดโต๊ะทำงาน มม. 1200*1400, 1400*1600, 1600*1800, 1800*2000, 2000*2500, 2500*3000, 3000*3500, 3500*4000, 4000*4500, 4500*5000(สามารถปรับแต่งได้)
ระบบ CNC
FANUC (สามารถจัดหาให้ตามความต้องการของลูกค้า)



ฐานเครื่องจักร:


ฐานเครื่องจักรทำจากเรซิน ไม้ เป็นโครงสร้างที่เหมาะสมและมีความแข็งแกร่ง รับประกันฐานที่มั่นคงและความเสถียรของเครื่องจักรและความเสถียรของเสาในการเคลื่อนที่บนฐาน มีรางฟันเฟืองแข็งขัดเงาคุณภาพสูงนำเข้าบนฐาน เฟืองสองตัวที่ขับเคลื่อนร่วมกันช่วยให้มั่นใจในความแม่นยำของแกน X


แท่นเลื่อน

สร้างจากเหล็กหล่อคุณภาพสูง เรซินและไม้ แท่นเลื่อนมีความแข็งแรงเพียงพอ เชื่อมต่อกับฐานเครื่องจักรด้วยรางนำทางกว้างสองราง รางนำทางเดี่ยวทำหน้าที่เป็นตำแหน่งหลัก โดยมีรางนำทางคู่รองรับเพื่อรักษาความเสถียรและความเป็นเส้นตรงของเสาในการเคลื่อนที่บนฐานเครื่องจักร


เสา

ทำจากเหล็กหล่อคุณภาพสูง เรซินและไม้ เป็นโครงสร้างแบบสองเฟรม เสามีความแข็งแกร่งเพียงพอที่ช่วยให้กล่องแกนหมุนเคลื่อนที่ในแนวตั้งได้อย่างราบรื่น รางถ่วงน้ำหนักแบบโมเสกถูกสร้างขึ้นภายในเสาเพื่อให้แน่ใจว่าการเคลื่อนที่ในแนวตั้งของน้ำหนักถ่วงมีความเสถียร ดังนั้นจึงมั่นใจได้ถึงความแม่นยำสูงของเครื่องจักร

รางขัดเงาสองรางที่ด้านหน้าของเสาจะตรวจสอบตำแหน่งของกล่องแกนหมุนและรับประกันความเสถียรของการเคลื่อนที่ในแนวตั้งของแกนหมุน เสาติดตั้งสกรูบอลน็อตคู่แบบพรีโหลดที่แม่นยำ และมอเตอร์เซอร์โวขับเคลื่อนการเคลื่อนที่ในแนวตั้งของกล่องแกนหมุน


ชุดควบคุม

ห้องควบคุมสร้างขึ้นพร้อมกับกล่องแกนหมุน ชุดควบคุมในห้องควบคุมเพื่อการทำงานที่ง่าย แผงควบคุมแบบหมุนได้และชุดแฮนด์ที่ช่วยให้การทำงานระยะไกลทำให้การทำงานง่ายและมีประสิทธิภาพ
