ศูนย์แปรรูปตั้ง CNC Lathe CK5225 เครื่องมือเครื่องจักรตัดโลหะ Lathe สูง

รายละเอียดสินค้า

สถานที่กำเนิด: เหอหนาน ประเทศจีน

ชื่อแบรนด์: BAISHUN MACHINERY

ได้รับการรับรอง: CE/ISO9001

หมายเลขรุ่น: ซีเค5235

เอกสาร: ใบแสดงผลิตภัณฑ์

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 1 SET

ราคา: negotiable

รายละเอียดการบรรจุ: 1.ข้างนอกเราจะบรรจุสินค้าด้วยพลาสติก เพื่อป้องกันความชื้น
2. นอกของ cnc เครื่องหมุนตั้งจะบรรจุโด

เวลาการส่งมอบ: 30-35 วันทำการ

เงื่อนไขการชำระเงิน: แอล/C, T/T, เวสเทิร์นยูเนี่ยน

สามารถในการผลิต: 20 ชุด/ชุด ต่อเดือน

รับราคาที่ดีที่สุด
เน้น:

เครื่องมือเครื่องจักร ทอร์นติกัล

,

เครื่องหมุน CNC เครื่องหมุนตั้ง

Max. สูงสุด Length of Workpiece (mm) ความยาวของชิ้นงาน (มม.):
3500
Max. สูงสุด Spindle Speed (rpm) ความเร็วแกนหมุน (รอบต่อนาที):
50 รอบ/นาที
กำลังการตัดเฉือน:
หน้าที่ปานกลาง
แกนเจาะ(มิลลิเมตร):
130
ความกว้างของเตียง (มม.):
250 มม
กำลังมอเตอร์แกนหมุน (กิโลวัตต์):
30
จำนวนแกนหมุน:
แฝด
Max. สูงสุด Turned Length (mm) ความยาวเลี้ยว (มม.):
3500
จำนวนแกน:
2
การเดินทาง (แกน X)(มิลลิเมตร):
750 มม
การเคลื่อนที่ (แกน Z)(มิลลิเมตร):
1800 มม
ความแม่นยำของตำแหน่ง (มม.):
±0.005
ความสามารถในการทำซ้ำ (X/Y/Z) (มม.):
±0.005
ขนาด (L * W * H):
3950*6300*4350 มิลลิเมตร
โวลเตชั่น:
380v
ระบบควบคุมซีเอ็นซี:
GSK, SIEMENS, FANUC
ยี่ห้อ Toolpost:
ฮองด้า
สถานีโพสต์เครื่องมือ:
4
น้ําหนัก (kg):
35000
Max. สูงสุด workpiece weight: น้ำหนักชิ้นงาน::
8000กก
Max. สูงสุด Length of Workpiece (mm) ความยาวของชิ้นงาน (มม.):
3500
Max. สูงสุด Spindle Speed (rpm) ความเร็วแกนหมุน (รอบต่อนาที):
50 รอบ/นาที
กำลังการตัดเฉือน:
หน้าที่ปานกลาง
แกนเจาะ(มิลลิเมตร):
130
ความกว้างของเตียง (มม.):
250 มม
กำลังมอเตอร์แกนหมุน (กิโลวัตต์):
30
จำนวนแกนหมุน:
แฝด
Max. สูงสุด Turned Length (mm) ความยาวเลี้ยว (มม.):
3500
จำนวนแกน:
2
การเดินทาง (แกน X)(มิลลิเมตร):
750 มม
การเคลื่อนที่ (แกน Z)(มิลลิเมตร):
1800 มม
ความแม่นยำของตำแหน่ง (มม.):
±0.005
ความสามารถในการทำซ้ำ (X/Y/Z) (มม.):
±0.005
ขนาด (L * W * H):
3950*6300*4350 มิลลิเมตร
โวลเตชั่น:
380v
ระบบควบคุมซีเอ็นซี:
GSK, SIEMENS, FANUC
ยี่ห้อ Toolpost:
ฮองด้า
สถานีโพสต์เครื่องมือ:
4
น้ําหนัก (kg):
35000
Max. สูงสุด workpiece weight: น้ำหนักชิ้นงาน::
8000กก
ศูนย์แปรรูปตั้ง CNC Lathe CK5225 เครื่องมือเครื่องจักรตัดโลหะ Lathe สูง

เครื่องหมุน CNC แบบตั้ง CK5225 CK5235 เครื่องมือเครื่องยนต์ แบบตั้ง



เครื่องหมุนตั้งเสาสองเป็นอุปกรณ์ที่ทันสมัยที่มีการบูรณาการของเครื่องจักรกล-ไฟฟ้า-ไฮดรอลิก ซึ่งดูดซึมปรัชญาการออกแบบใหม่และเทคโนโลยีการผลิตมันใช้วิธีการออกแบบการปรับปรุง CAD, อุปกรณ์ส่วนประกอบการทํางานที่ก้าวหน้าในประเทศและต่างประเทศ ในโครงสร้างมันบรรลุความแข็งแรงสูง, ความแข็งแรงไดนามิกและสถิติสูง, ความแม่นยําสูง, การบรรทุกหนัก, ประสิทธิภาพสูงอายุการใช้งานยาว, การเคลื่อนไหวที่ปลอดภัยและน่าเชื่อถือ. รายละเอียดเทคนิคหลักของแต่ละชิ้นส่วนของเครื่องจักรสอดคล้องกับมาตรฐานที่เกี่ยวข้องกับประเทศ

เครื่องมีฐานโต๊ะทํางาน, โต๊ะทํางาน, กล่องการส่งหลัก, กรอบ gantry, ราง, หน้างานเครื่องมือ ram, กล่องอาหาร, ระบบไฟฟ้า, สถานีปฏิบัติการ, ระบบไฮดรอลิก, อุปกรณ์ป้องกันและอื่น ๆ



โต๊ะทํางาน:

โต๊ะทํางานประกอบด้วยฐานโต๊ะทํางาน, โต๊ะทํางาน, ส่วนประกอบ spindle, และอุปกรณ์ส่งส่ง. มันทําจากเหล็กอ่อน, ใช้เหล็กอ่อนความเครียดความแข็งแรงสูง,ที่ให้ความแข็งแรงเพียงพอความแข็งแรงและความมั่นคงทางความร้อน หมุนหมุนหมุนของโต๊ะทํางานใช้หมุนม้วนกลมสั้นสองแถวความแม่นยําสูง รับประกันการหมุนที่แม่นยําและอายุการใช้งานยาว

การส่งหลัก:

เครื่องใช้ระบบการส่งแกนตั้งเป็นแกนขับเคลื่อนหลักของเครื่อง. มันใช้มอเตอร์เซอร์โว AC เพื่อขับเคลื่อนหมุน.กล่องเกียร์ทําให้การแปลงกลสองเกียร์โดยการย้ายกระบอกทําให้โต๊ะทํางานสามารถควบคุมความเร็วได้อย่างไม่ขั้นต่ํา ภายในช่วง 0.63-63r/min



ปริมาตรเครื่อง

รายละเอียด หน่วย CK5225 CK5231 CK5240Q CK5240
กว้างหมุนสูงสุด mm 2500 3150 4000 4000
ความสูงสูงของชิ้นงาน mm 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500
น้ําหนักสูงสุดของชิ้นงาน T 10/20 10/20 10/20 32
กว้างของโต๊ะทํางาน mm 2250 2830 2830/3150 3200/3600
ระยะความเร็วของโต๊ะ r/min 2-63 2-63 2-63 2-63
ขั้นตอน   16 16 16 16
ทอร์คแม็กซ์ของโต๊ะทํางาน KNm 63 63 63 100
การเคลื่อนที่เร็วของหัวรถไฟ mm/min 4000 4000 4000 4000
การเคลื่อนไหวด้านล่างของหัวรถไฟขวา ครับ 35 35 35 40
การเคลื่อนไหวด้านล่างของสายรถไฟทางซ้าย kn 30 30 30 30
พลังตัดระยะของหัวรถไฟขวา mm/min 1-50 1-50 1-50 1-50
พลังตัดระยะของหัวรถไฟขวา mm/min 0.1-1000 0.1-1000 0.1-1000 0.1-1000
การเดินทางของแขน mm 1000 1000 1000 1250
ส่วนของแขน mm 255×200 255×200 255×200 240×240
การหมุนของหัวรถไฟทางซ้ายและขวา ° ± 30° ± 30° ± 30° ± 30°
ส่วนของเครื่องมือ mm 40×50 40×50 40×50 50×50
พลังงานของมอเตอร์หลัก กว 55 55 55 75
ขนาดรวม cm 569×470×480/520 605×440×493/533 690×510×480/520 690×510×480/520



รูปภาพสินค้า

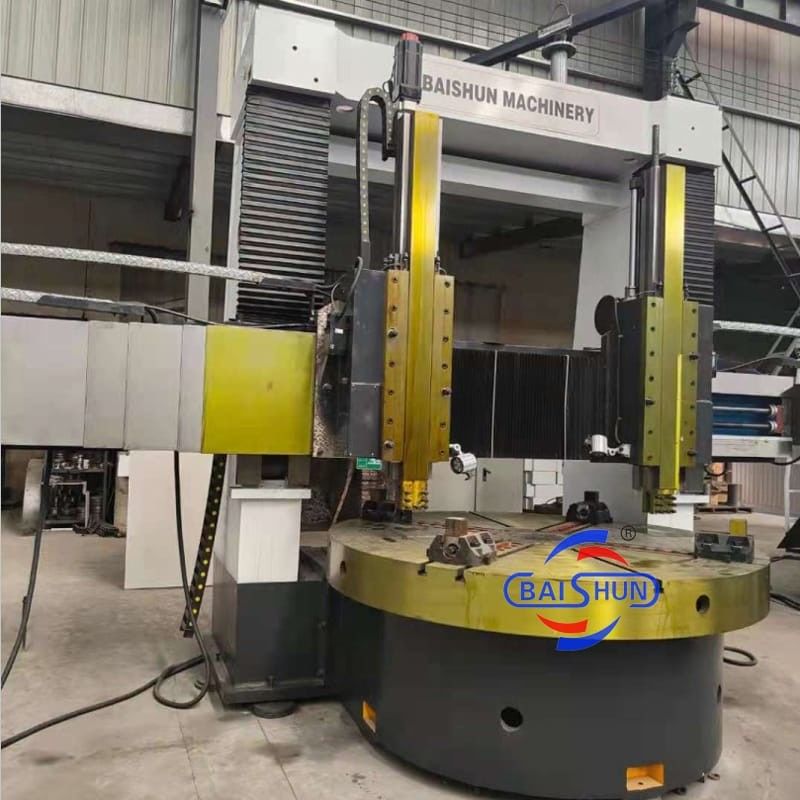

ศูนย์แปรรูปตั้ง CNC Lathe CK5225 เครื่องมือเครื่องจักรตัดโลหะ Lathe สูง 0ศูนย์แปรรูปตั้ง CNC Lathe CK5225 เครื่องมือเครื่องจักรตัดโลหะ Lathe สูง 1
