รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนาน ประเทศจีน
ชื่อแบรนด์: BAISHUN MACHINERY
ได้รับการรับรอง: CE，ISO
หมายเลขรุ่น: CK5112
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 SET
ราคา: negotiable
รายละเอียดการบรรจุ: ส่งออกแบบสแตนดาร์ดกระเป๋าไม้ หรือ การเจรจาต่อรองกับลูกค้า
เวลาการส่งมอบ: 30-35 วันทำการ
เงื่อนไขการชำระเงิน: แอล/C, T/T, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 20 ชุด/ชุด ต่อเดือน
Max. สูงสุด Length of Workpiece (mm) ความยาวของชิ้นงาน (มม.): |
2600 |
Max. สูงสุด Spindle Speed (rpm) ความเร็วแกนหมุน (รอบต่อนาที): |
260 รอบ/นาที |
กำลังการตัดเฉือน: |
หน้าที่ปานกลาง |
แกนเจาะ(มิลลิเมตร): |
105 |
การเดินทาง (แกน X)(มิลลิเมตร): |
1,000 มม |
การเคลื่อนที่ (แกน Z)(มิลลิเมตร): |
700 มม |
ขนาด (L * W * H): |
2360 * 2280 * 2800 มม. |
น้ําหนัก (kg): |
8000 |
แม็กซ์ เส้นผ่านศูนย์กลางการหมุน: |
1200มม |
สูงสุดของชิ้น wok: |
1000 มม |
Max. สูงสุด Length of Workpiece (mm) ความยาวของชิ้นงาน (มม.): |
2600 |
Max. สูงสุด Spindle Speed (rpm) ความเร็วแกนหมุน (รอบต่อนาที): |
260 รอบ/นาที |
กำลังการตัดเฉือน: |
หน้าที่ปานกลาง |
แกนเจาะ(มิลลิเมตร): |
105 |
การเดินทาง (แกน X)(มิลลิเมตร): |
1,000 มม |
การเคลื่อนที่ (แกน Z)(มิลลิเมตร): |
700 มม |
ขนาด (L * W * H): |
2360 * 2280 * 2800 มม. |
น้ําหนัก (kg): |
8000 |
แม็กซ์ เส้นผ่านศูนย์กลางการหมุน: |
1200มม |
สูงสุดของชิ้น wok: |
1000 มม |

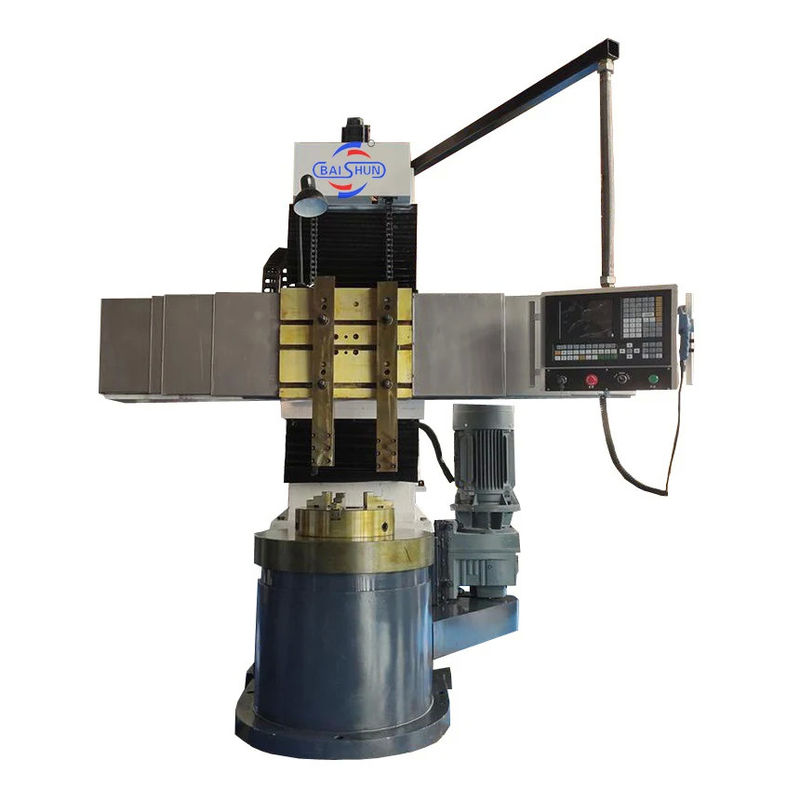

นอกจากนี้ เครื่องหมุนตั้ง CNC มีระบบอัตโนมัติที่ทันสมัย ทําให้การลงมือของมนุษย์น้อยที่สุด สามารถเขียนโปรแกรมมันให้ทําการแปรรูปที่หลากหลายรวมถึงการหัน, การเจาะ, การเจาะ, การหมั่น, และการบด. การนําเสนอความยืดหยุ่น, ความละเอียดสูง, และอัตโนมัติ, เครื่องหมุนตั้ง CNC กลายเป็นเครื่องมือที่จําเป็นในกระบวนการผลิตที่ทันสมัย.
2- ดร็อปหลัก
เครื่องขับเคลื่อนหลัก เครื่องยนต์หลัก ผ่านกล่องเกียร์ 16 แปลงความเร็วในการแปลงความเร็วเกียร์ในกล่องถูกดับและดินเพื่อให้แน่ใจว่าการส่งแม่นยําและประสิทธิภาพและลดเสียงและลดการสั่น.
3. เตียงทํางาน
โต๊ะประกอบด้วยโต๊ะ, ฐานโต๊ะ, ส่วนประกอบ spindle และกลไกการส่ง, โต๊ะและฐานโต๊ะสําหรับการแปรรูป casting ทั่วไปพื้นผิวการนําโต๊ะถูกปักด้วยแผ่นการนําเหล็กอลูมิเนียมและน้ํามันความดันถูกฉีดระหว่างรางการนําเพื่อสร้างรางความดันแบบไดนามิคดังนั้นตารางมีความสามารถในการบรรทุก, การหมุนแม่นยําสูง
4.รังสี
ราศีเคลื่อนขึ้นและลงบนเสา ราศีประกอบด้วยกลไกขับเคลื่อนการขับเคลื่อนมีดกลไก clamping ราศีและอุปกรณ์ไฮดรอลิกติดตั้งชุดของปั๊มน้ํามันเลื่อนอัตโนมัติบนรังตามความจําเป็นในการปรับน้ํามันบนพื้นผิวของรถไฟ
5กรอบมีดตั้ง
Z-axis, Z-axis โดยการขับเคลื่อนเครื่องยนต์ servo, ผ่านเครื่องลดดาวเคราะห์เพื่อเพิ่มทอร์ค,โดยสวิตช์คลัชไฟฟ้าแม่เหล็กควบคุมสองแกนและล็อคกันและกันเพื่อบรรลุความหลากหลายการประมวลผลที่ซับซ้อน.
6ระบบไฮดรอลิก
ระบบไฮดรอลิกประกอบด้วย: ระบบแรงดันแบบไดนามิกโต๊ะ ระบบการขนส่งแรงขับเคลื่อนหลัก ระบบจับแกนและระบบไฮดรอลิก ระบบปรับระดับไฮดรอลิกกราฟมีดตั้งระบบไฮดรอลิกเป็นสิ่งจําเป็น, การหล่อลื่นเครื่องจักร, ความมั่นคงของรถไฟแรงดันแบบไดนามิค, เพื่อรับรองความมั่นคงของระบบไฮดรอลิกและความสามารถในการแลกเปลี่ยน
ครับ
| รุ่น | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| กว้างขวางการหมุนสูงสุดของส่วนวางเครื่องมือตั้ง (mm) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| กว้างโต๊ะทํางาน (มม.) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| ความสูงสูงของชิ้นงาน (มม.) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| น้ําหนักสูงสุดของชิ้นงาน (kg) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| ระยะความเร็วการหมุนของโต๊ะทํางาน (rpm) | 30-260 | 20-180 | 6.3-200 | 15-160 | 3.2-100 | 2.2-70 |
| รายการอาหาร | ไม่มีขั้นตอน | ไม่มีขั้นตอน | ไม่มีขั้นตอน | ไม่มีขั้นตอน | ไม่มีขั้นตอน | ไม่มีขั้นตอน |
| ระยะการให้อาหารเครื่องมือที่พัก (mm/min) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| การเคลื่อนไหวของรังสีข้าม (มม) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| การเคลื่อนที่แนวราบของเครื่องมือ (mm) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| การเคลื่อนไหวด้านล่างของเครื่องมือ (มม.) | 450 | 500 | 650 | 750 | 800 | 800 |
| ขนาดของส่วนตัด (มม) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| พลังงานเครื่องยนต์หลัก (kW) | 11 | 15 | 22 | 15 | 30 | 30 |
