รายละเอียดสินค้า
สถานที่กำเนิด: เหอหนาน ประเทศจีน
ชื่อแบรนด์: BAISHUN
ได้รับการรับรอง: ISO
หมายเลขรุ่น: CK5112
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 SET
ราคา: negotiable
รายละเอียดการบรรจุ: ส่งออกแบบสแตนดาร์ดกระเป๋าไม้ หรือ การเจรจาต่อรองกับลูกค้า
เวลาการส่งมอบ: 35 วันทำงาน
เงื่อนไขการชำระเงิน: T/T, L/C, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 50 ชุด/ชุด ต่อเดือน
ชื่อผลิตภัณฑ์: |
อัตโนมัติ CNC เครื่องหมุนตั้ง |
ประเภท: |
แนวตั้ง |
Max. สูงสุด Swing Diameter (mm) เส้นผ่านศูนย์กลางสวิง (มม.): |
1200 มม |
ความสูงสูงสุดของชิ้นงาน (มม): |
1,000 |
Max. สูงสุด Spindle Speed (rpm) ความเร็วแกนหมุน (รอบต่อนาที): |
180 รอบ/นาที |
กำลังการตัดเฉือน: |
หน้าที่กลาง |
กำลังมอเตอร์แกนหมุน (กิโลวัตต์): |
15 |
ความแม่นยำของตำแหน่ง (มม.): |
±0.002 |
ความสามารถในการทำซ้ำ (X/Y/Z) (มม.): |
±0.001 |
ระบบควบคุมซีเอ็นซี: |
ปสก |
ชื่อผลิตภัณฑ์: |
อัตโนมัติ CNC เครื่องหมุนตั้ง |
ประเภท: |
แนวตั้ง |
Max. สูงสุด Swing Diameter (mm) เส้นผ่านศูนย์กลางสวิง (มม.): |
1200 มม |
ความสูงสูงสุดของชิ้นงาน (มม): |
1,000 |
Max. สูงสุด Spindle Speed (rpm) ความเร็วแกนหมุน (รอบต่อนาที): |
180 รอบ/นาที |
กำลังการตัดเฉือน: |
หน้าที่กลาง |
กำลังมอเตอร์แกนหมุน (กิโลวัตต์): |
15 |
ความแม่นยำของตำแหน่ง (มม.): |
±0.002 |
ความสามารถในการทำซ้ำ (X/Y/Z) (มม.): |
±0.001 |
ระบบควบคุมซีเอ็นซี: |
ปสก |
คําอธิบายของเครื่อง:
CNC Vertical lathe เป็นเครื่องจักรกลขนาดใหญ่ที่ใช้ในการแปรรูปชิ้นงานขนาดใหญ่และหนักที่มีขนาด radial ใหญ่และขนาดแกนเล็กและรูปร่างที่ซับซ้อนUch เป็นพื้นผิวทรงกระบอกผิวปลาย, ผิวทรงโขน, ช่องทรงกระบอก, ช่องทรงโขน และอื่น ๆ เช่นเดียวกันของแผ่น, ล้อและชิ้นงานกล่องต่าง ๆและยังสามารถดําเนินการด้วยอุปกรณ์เพิ่มเติม เช่น การทํางาน threads, การหมุนพื้นที่กลม, การเลียนแบบการแปรรูป, การบดและอื่น ๆ เช่นเดียวกัน; เมื่อเทียบกับหมุนแนวราบ, ชิ้นส่วนการทํางานถูกจับในเครื่องประดับการจับของหมุนแนวราบ,ขณะที่แกนแกนหลักของเครื่องหมุนตั้งอยู่บนแนวตั้ง, และพื้นผิวโต๊ะของโต๊ะทํางานอยู่ในระดับราบ; ดังนั้นการแนบและการสอดคล้องของชิ้นงานนั้นสะดวกกว่าการ จัด แผน นี้ ลด ความ ยุ่งยาก บน spindle และ bearing, เพื่อให้หมุนตั้งสามารถรักษาความแม่นยําในการทํางานของมันเป็นเวลานาน
1. เครื่องหมุนตั้ง CNC ของเรามีระบบ Siemens 828DD ที่ให้การควบคุมที่แม่นยํากว้างโต๊ะ 1400mm, และความสูงในการแปรรูปสูงสุด 1000 มม.
2อุปกรณ์การส่งอุปกรณ์รับรองการส่งสี่ความเร็วต่อเนื่อง, ให้ความสะดวกสบาย, ความรู้สึก, และความน่าเชื่อถือ
3เครื่องยนต์ทั้งหมดในระบบทําจาก เครื่องยนต์บด 40Cr รับประกันความแม่นยําในการหมุนสูงและเสียงน้อย
4เครื่องนี้เหมาะสําหรับการแปรรูปโลหะประเภทไม่เป็นเหล็ก, โลหะดํา, และวัสดุที่ไม่เป็นโลหะโดยใช้เครื่องมือเหล็กความเร็วสูงและเครื่องมือตัดคาร์ไบด์. มันสามารถดําเนินการต่างๆ,รวมถึงการหมุนผิวกระบอกภายในและภายนอกการตัดหน้าต่าง ๆ (เช่นตะขอ), ด้านในและด้านนอกของพื้นผิวทรงโคน, threading, และ slotting และการตัด
รายละเอียดเครื่อง
| รุ่น | CK518 | CK5112Q | CK5112A | CK5116Q | CK5116A | CK5120A | CK5126A |
| กว้างขวางการหมุนสูงสุด ((มม) | 800 | 1200 | 1200 | 1600 | 1600 | 2000 | 2600 |
| กว้างโต๊ะทํางาน (มม.) | 700 | 1000 | 1000 | 1400 | 1400 | 1800 | 2200 |
| ความสูงสูงของชิ้นงาน (มม.) | 800 | 1000 | 1000 | 1200 | 1200 | 1250 | 1400 |
| น้ําหนักสูงสุดของชิ้นงาน (kg) | 1500 | 1500 | 3200 | 3200 | 5000 | 8000 | 8000 |
| ระยะความเร็วการหมุนของโต๊ะทํางาน (rpm) | 30-260 | 20-180 | 6.3-200 | 15-160 | 5-160 | 3.2-100 | 2.2-70 |
| รายการอาหาร | ไม่มีขั้นตอน | ไม่มีขั้นตอน | ไม่มีขั้นตอน | ไม่มีขั้นตอน | ไม่มีขั้นตอน | ไม่มีขั้นตอน | ไม่มีขั้นตอน |
| ระยะการให้อาหารเครื่องมือที่พัก (mm/min) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 | 0.8-86 |
| การเคลื่อนไหวของรังสีข้าม (มม) | 500 | 1000 | 650 | 1200 | 650 | 890 | 1090 |
| การเคลื่อนที่แนวราบของเครื่องมือ (mm) | 500 | 700 | 700 | 900 | 916 | 1115 | 1400 |
| การเคลื่อนไหวด้านล่างของเครื่องมือ (มม.) | 450 | 500 | 650 | 750 | 800 | 800 | 800 |
| ขนาดของส่วนตัด (มม) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| พลังงานเครื่องยนต์หลัก (kW) | 11 | 15 | 22 | 15 | 30 | 30 | 30 |

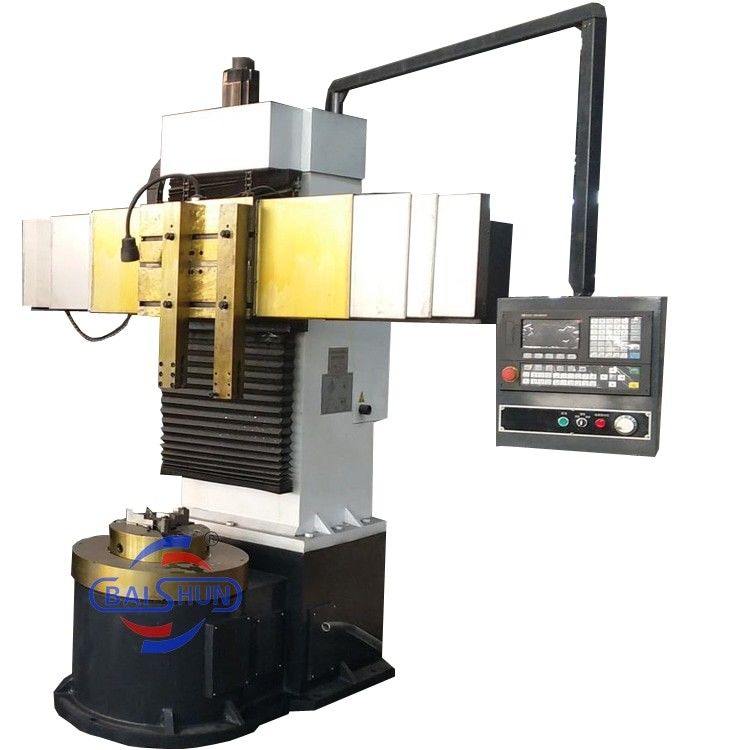

ภาพเครื่อง
