รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Baishun
ได้รับการรับรอง: ISO
หมายเลขรุ่น: ซีเค5116
เอกสาร: ใบแสดงผลิตภัณฑ์
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 SET
ราคา: negotiable
รายละเอียดการบรรจุ: ส่งออกแบบสแตนดาร์ดกระเป๋าไม้ หรือ การเจรจาต่อรองกับลูกค้า
เวลาการส่งมอบ: 45 วันทำงาน
เงื่อนไขการชำระเงิน: T/T, L/C, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 40 ชุด/ชุดต่อไตรมาส เครื่องมือเครื่องหมุนตั้ง
ชื่อสินค้า: |
เครื่องหมุน CNC สูงลําเดียว |
ประเภท: |
แนวตั้ง |
การรับประกัน: |
1 ปี |
ระบบควบคุม: |
SIEMENS GSK FANUC (ทางเลือก) |
ประเภทสินค้า: |
เครื่องหมุนสากล |
ความแม่นยำ: |
ความแม่นยำสูง |
ประเภทป้อมปืน: |
ปราสาทไฟฟ้า |
คําสําคัญ: |
เครื่องหมุนตั้ง |
ชื่อสินค้า: |
เครื่องหมุน CNC สูงลําเดียว |
ประเภท: |
แนวตั้ง |
การรับประกัน: |
1 ปี |
ระบบควบคุม: |
SIEMENS GSK FANUC (ทางเลือก) |
ประเภทสินค้า: |
เครื่องหมุนสากล |
ความแม่นยำ: |
ความแม่นยำสูง |
ประเภทป้อมปืน: |
ปราสาทไฟฟ้า |
คําสําคัญ: |
เครื่องหมุนตั้ง |

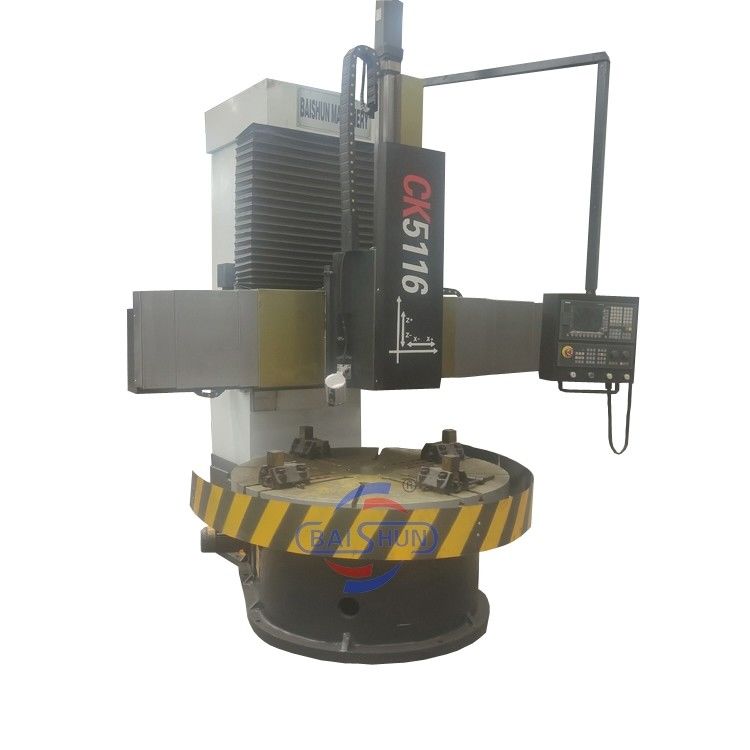

CK5116 เครื่องหมุน CNC สูงแถวเดียว อุปกรณ์เครื่องมือโลหะ
A. การใช้งานและคุณสมบัติของผลิตภัณฑ์:
CNC Vertical lathe เป็นเครื่องจักรกลขนาดใหญ่ที่ใช้ในการแปรรูปชิ้นงานขนาดใหญ่และหนักที่มีขนาด radial ใหญ่และขนาดแกนเล็กและรูปร่างที่ซับซ้อนเช่นพื้นผิวทรงกระบอกผิวปลาย, ผิวทรงโขน, ช่องทรงกระบอก, ช่องทรงโขน และอื่น ๆ เช่นเดียวกันของแผ่น, ล้อและชิ้นงานกล่องต่าง ๆและยังสามารถดําเนินการด้วยอุปกรณ์เพิ่มเติม เช่น การทํางาน threadsการหมุนพื้นผิวกลม, การเลียนแบบการแปรรูป, การบดและอื่น ๆ เช่นเดียวกัน; เมื่อเทียบกับหมุนแนวราบ, ชิ้นงานถูกจับในเครื่องประดับการจับของหมุนแนวราบ,ขณะที่แกนแกนหลักของเครื่องหมุนตั้งอยู่บนแนวตั้ง, และพื้นผิวโต๊ะของโต๊ะทํางานอยู่ในระดับราบ; ดังนั้นการแนบและการสอดคล้องของชิ้นงานนั้นสะดวกกว่าการ จัด แผน นี้ ลด ความ ยุ่งยาก บน spindle และ bearing, เพื่อให้หมุนตั้งสามารถรักษาความแม่นยําในการทํางานของมันเป็นเวลานาน
1. มันส่วนใหญ่จะใช้ในการประมวลผลหม้อยางขนาดกลางและขอบ, วาล์วและท่อหลอดหลากหลาย, ถังความดัน, เครื่องพัดสกรู, อุปกรณ์เสริมเครื่องควาย, หม้อพลาสติก,รางและชิ้นงานอื่นๆ.
2มันเหมาะสําหรับการแปรรูปพื้นผิวกระบอกภายใน / ภายนอก, พื้นผิวโคลน, หน้าปลาย เป็นต้น
3หมุนสปินด์ใช้ผลิตภัณฑ์ของบริษัทแบรนด์ชื่อดังในประเทศ
4. หัวสต็อคใช้โครงสร้าง symmetrical เพื่อทําให้ความบิดเทอมอลจะเรียบร้อย การหลีกเลี่ยงศูนย์กลาง spindle สร้างออฟเฟส
5เกียร์ในหัวและทางนําถูกประมวลผลโดยการดับเพื่อให้แน่ใจว่าการส่งแม่นยําและความแข็งแรงสูง
6. โต๊ะ lathes สูง inlays กับเหล็กเหล็กผสม wear ทนทาน guide guard และสามารถเข้าถึงน้ํามันความดัน (0.2-0.4MPA) ระหว่างรางเพื่อปรับปรุงความสามารถในการแบกภาระของ workbench.
7การโยนหมุนตั้งได้ผ่านการเก่าอย่างประสาทและความชราด้วยการสั่นสะเทือนอย่างเข้มงวด เพื่อให้แน่ใจว่าความแข็งแรงและความมั่นคงของหมุน
B. ข้อมูลทางเทคนิคหลัก (เครื่องมือหมุนตั้ง):)
| รุ่น | CK518 | CK5112Q | CK5112A | CK5116Q | CK5116A | CK5120A | CK5126A |
| กว้างขวางการหมุนสูงสุดของส่วนวางเครื่องมือตั้ง (mm) | 800 | 1200 | 1200 | 1600 | 1600 | 2000 | 2600 |
| กว้างโต๊ะทํางาน (มม.) | 700 | 1000 | 1000 | 1400 | 1400 | 1800 | 2200 |
| ความสูงสูงของชิ้นงาน (มม.) | 800 | 1000 | 1000 | 1200 | 1200 | 1250 | 1400 |
| น้ําหนักสูงสุดของชิ้นงาน (kg) | 1500 | 1500 | 3200 | 3200 | 5000 | 8000 | 8000 |
| ระยะความเร็วการหมุนของโต๊ะทํางาน (rpm) | 30-260 | 20-180 | 6.3-200 | 15-160 | 5-160 | 3.2-100 | 2.2-70 |
| รายการอาหาร | ไม่มีขั้นตอน | ไม่มีขั้นตอน | ไม่มีขั้นตอน | ไม่มีขั้นตอน | ไม่มีขั้นตอน | ไม่มีขั้นตอน | ไม่มีขั้นตอน |
| ระยะการให้อาหารเครื่องมือที่พัก (mm/min) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 | 0.8-86 |
| การเคลื่อนไหวของรังสีข้าม (มม) | 500 | 1000 | 650 | 1200 | 650 | 890 | 1090 |
| การเคลื่อนที่แนวราบของเครื่องมือ (mm) | 500 | 700 | 700 | 900 | 916 | 1115 | 1400 |
| การเคลื่อนไหวด้านล่างของเครื่องมือ (มม.) | 450 | 500 | 650 | 750 | 800 | 800 | 800 |
| ขนาดของส่วนตัด (มม) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| พลังงานเครื่องยนต์หลัก (kW) | 11 | 15 | 22 | 15 | 30 | 30 | 30 |
